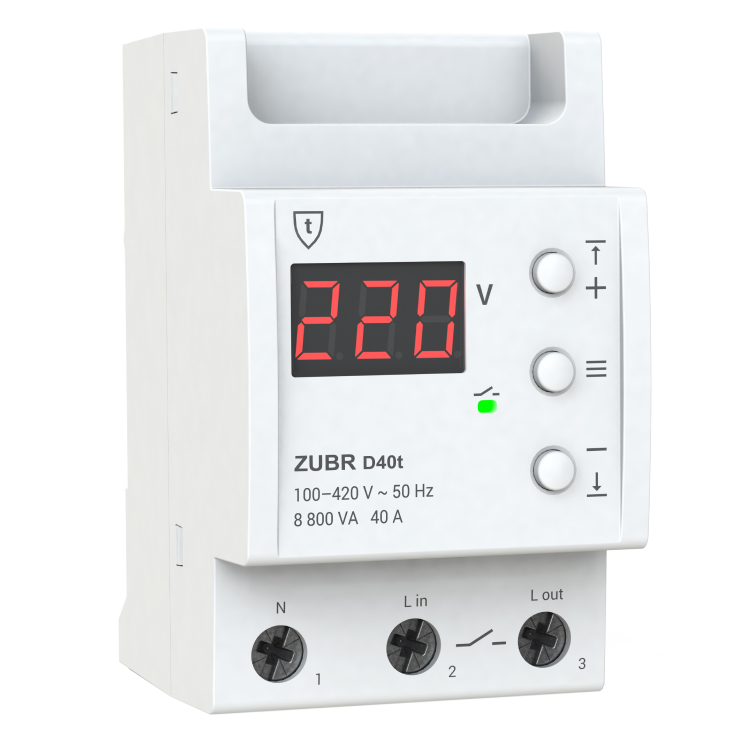

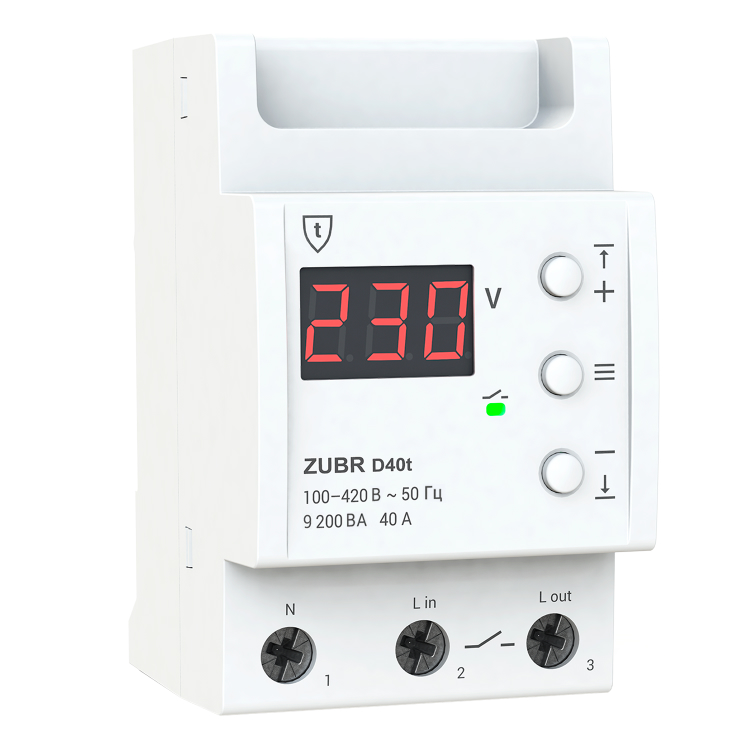

Реле напруги ZUBR D40t

Сила струму:25 А32 А40 А50 А63 А

Реле напруги ZUBR захищає підключене електрообладнання від високої та низької напруги, а також обриву нуля.

Зверніть увагу, якщо ваше обладнання живиться від інвертора або ДБЖ вихідна напруга яких не синусоїда — дане реле серії D з конденсаторним блоком живлення вам не підходить. Пропонуємо вам розглянути серію D2 та D2 red з імпульсним блоком живлення, які вправно справляються з модифікованою синусоїдою або не синусоїдою. Детальна інформація Як правильно обрати реле напруги, якщо у вас генератор, інвертор або ДБЖ за посиланням.

1 313грн

Доставка

Безкоштовна доставка у відділення Нової пошти

Гарантія

5 років з моменту продажу

Оплата

Повернення або обмін

Протягом 14 днів після отримання товару за умови його невикористання.

  • Опис
  • Характеристики
  • Відгуки
  • Купити в магазині

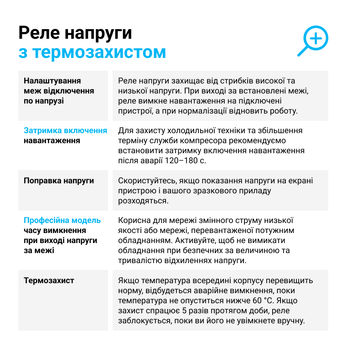

Однофазне реле напруги з термозахистом

Реле напруги ZUBR D25-63 (t) призначені для захисту обладнання від надмірних коливань напруги. При настанні аварійної ситуації пристрій вимикає подачу навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково має термозахист.



Высока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не вимикати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D (t) оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С.  Для подовження терміну служби контактів реле та зменшення їх іскріння, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка вмикання навантаження

Після стабілізації напруги активується відлік часу до подачі навантаження. Час затримки можна встановити від 3 до 600 с, у залежності від типу підключеного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендовано встановлювати на 120-180 с.

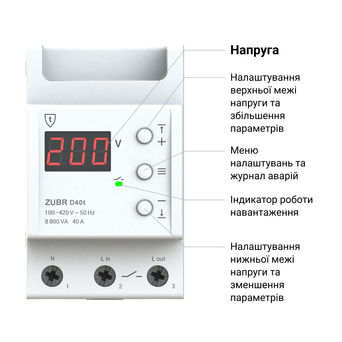

Зручність у керуванні

Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. За допомогою нього ви легко встановите верхню та нижню межу допустимої напруги.

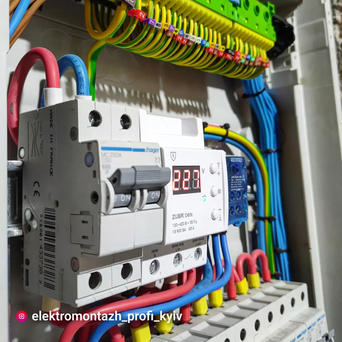

Просте встановлення

Монтаж реле напруги відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість чи існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту ІР55 (згідно ДСТУ 14254).

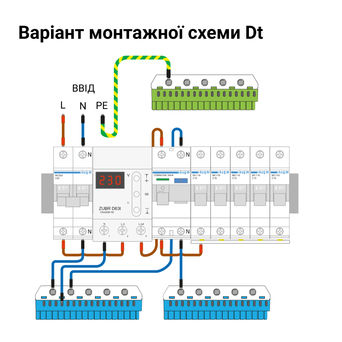

Приклад монтажної схеми ZUBR D63 на автоматиці Hager завантажити

Приклад монтажної схеми ZUBR D63  на автоматиці Schneider завантажити

Бібліотека фігур для Visio завантажити

Технічні характеристики ZUBR Dt

Категорія продукції:
Реле напруги
Струм, А:
40
Спосіб монтажу:
На DIN-рейку
Кількість фаз:
1 ф. (230 Вольт)
Термозахист:
Є
TrueRMS:
Є
Проф. затримка відключення:
Є
Нижня межа напруги:
120-210 В
Верхня межа напруги:
220-280 В
Номінальна потужність навантаження:
8 800 ВА
Час відключення навантаження при зниженні напруги:
не більше 1,2 с
Час вимкнення навантаження в разі перевищення напруги:
не більше 0,04 с
Номінальний струм навантаження:
40 А (макс. 50 А в течение 10 мин.)
Час затримки включення навантаження:
3-600 с
Тип реле:
Поляризоване
Напруга живлення:
100-420 В
Cпоживання струму:
не більше 76 мА
Переріз проводу:
не більше 16 мм²
Маса:
0,21 кг ±10%

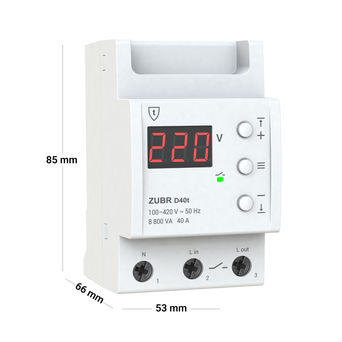

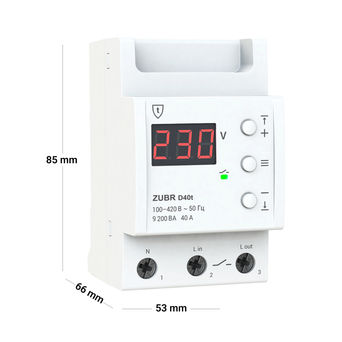

Габаритні розміри (Ш х В х Г):
53 х 85 х 66 мм
Кількість комутацій під навантаженням, не менше:
10 000 циклів
Кількість комутацій без навантаження, не менше:
500 000 циклів
Ступінь захисту за ДСТУ:
ІР20
Потужність, ВА:
7 001 - 10 000
Комплект поставки:
реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка

Відгуки та питання (13)

Залишити відгукЗадати питання
Аноним
13 листопада 2024
Питання:
Підкажіть будь ласка, які наслідки підключення неправильної полярності?
Андрій, інженер технічної підтримки15 листопада 2024

Якщо ви помилково переплутаєте нуль із фазою, це не вплине на роботу реле. Однак для людини це становить небезпеку, оскільки в такому випадку буде вимикатися тільки нуль, а фаза залишатиметься активною в розетках.

Аноним
12 листопада 2024
Аноним
8 жовтня 2024
Аноним
6 вересня 2024
Аноним
24 грудня 2022
Питання:
Де можна побачити дату виготовлення прибору?
Андрій, інженер тех-підтримки26 грудня 2022

Дата виготовлення вказана на корпусі реле напруги.

Аноним
23 грудня 2022
Питання:
Добрый день. Возможно установить вне помещения? Защитив от влаги. Будет ли работать при минусе?
Андрій, інженер тех-підтримки27 грудня 2022

Добрый день. Без проведения специальных испытаний и опытной эксплуатации уверенно и однозначно что либо сказать тяжело. Но мы имеем положительные отзывы от клиентов, которые установили реле на улице во влагозащищенном боксе. Согласно этих отзывов реле сохраняет свою работоспособность и выполняет свои функции даже при -25 градусов.

Аноним
14 червень 2022
Питання:
- Имеется ли защита от превышения номинального тока нагрузки?
- Используемое реле механическое или полупроводниковое?
Андрей, инженер тех-поддержки15 червень 2022

Нет. Контроль превышение потребления тока есть в реле напряжения с контролем по току и мощности ZUBR MF https://ds-electronics.com.ua/rele/mf40/. Используемое в ZUBR Dt силовое реле механическое: в D25t и D32t — электромагнитное реле, в D40t, D50t. D63t — поляризованное реле.

Аноним
30 жовтня 2020
Питання:
Здравствуйте. Установлено реле Zubr D40t. Смогу ли я подключить компьютер к источнику бесперебойного питания Sven Reserve 800VA.
Алексей, инженер тех-поддержки2 листопада 2020

Здравствуйте. Источник бесперебойного питания можно подключать после реле напряжения.

Аноним
6 червень 2020
Питання:
Установленное реле Д40т не работает при первом включении. Изготовлено - июнь 2019 года. Документы не сохранились. Что делать?
Алексей, инженер тех-поддержки9 червень 2020

Обратитесь пожалуйста в Сервисный центр DS Electronics: https://ds-electronics.com.ua/contacts/.

Аноним
11 жовтня 2019
Переваги:

+

Недоліки:

-

Коментар:
Можна це реле встановити на дворі?
Олексій, інженер тех-підтримки11 жовтня 2019

Доброго дня. Як показує практика і позитивні відгуки клієнтів, які встановили реле на вулиці у вологозахищеному боксі, реле зберігає свою працездатність і виконує свої функції.

Аноним
5 жовтня 2019
Питання:
при включении электродного котла ,устройство сильно греется ,и уходит в защиту .в чем может быть проблема ?
Алексей, инженер тех-поддержки7 жовтня 2019

Добрый день. Чтобы однозначно ответить на Ваш вопрос нужно понимать ток нагрузки, подключенной к реле напряжения ZUBR D40t, пусковой ток электродного котла, а также проверить хорошо ли затянуты силовые кабеля в клеммах реле. Для уточнения всех деталей и выяснения причины обратитесь пожалуйста в службу технической поддержки по номеру телефона +38 (067) 328-09-88 или +38 (050) 450-30-15.

Аноним
10 вересня 2019
Питання:
Подскажите , у вас можно купить шкаф для реле Реле напряжения ZUBR D40t ? или может дадите ссылку где можно приобрести .Спасибо.
Алексей, инженер тех-поддержки11 вересня 2019

Добрый день. DS Electronics - производитель терморегуляторов terneo, реле ZUBR, нагревательного кабеля и инфракрасной пленки RATEY. Вся продукция представлена на нашем сайте: ds-electronics.com.ua. Обратитесь пожалуйста в профильные компании, которые занимаются щитовым оборудованием.

Аноним
7 червень 2018
Переваги:

качественное устройство, отлично выполняет свои функции!

Недоліки:

-

Коментар:
Использую зубр в неотапливаемом помещении. Все в эту зиму отработало отлично. Были морозы -25. Сбоев не было. Четко реагирует на падение напряжения и отключает дом. На этой неделе на даче был сильный ветер. Провода на столбах перехлестывались. Электричество часто отключалось ( приходили смс от сигнализации) Приехав на дачу посмотрев зубр обнаружил зафиксированное падение напряжение до 65V. Реально работает! Спасибо!
