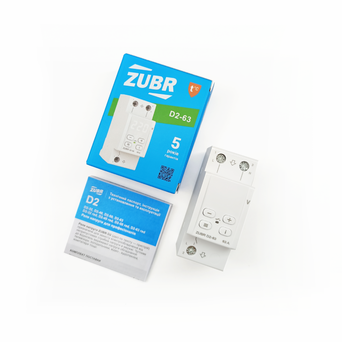

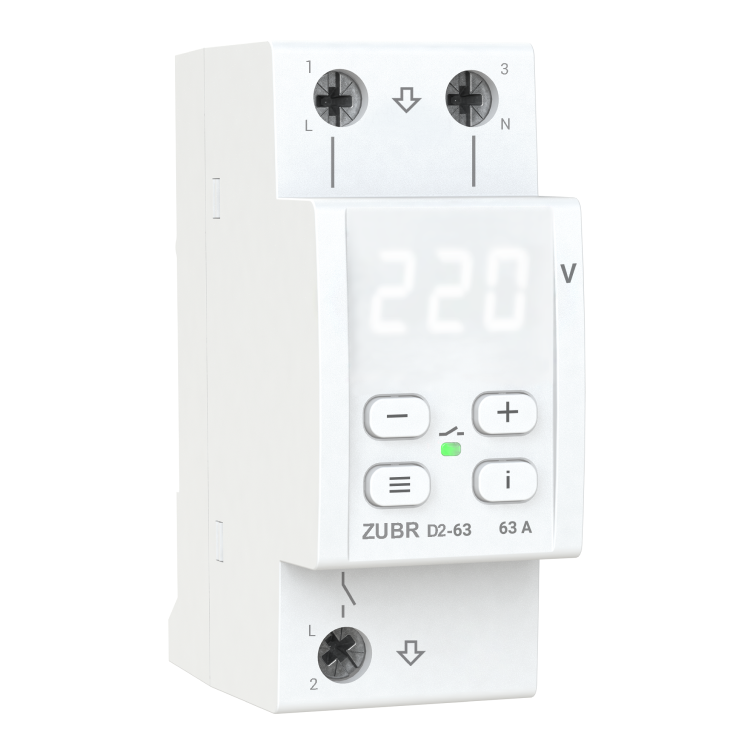

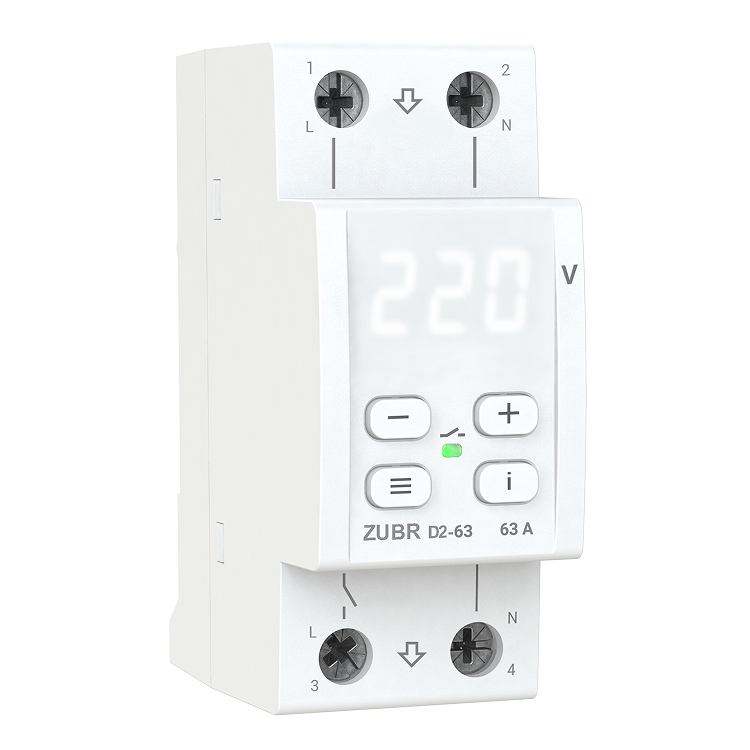

Реле напряжения D2-63

Подробное описание принципов работы ZUBR D2 и возможности индивидуальных настроек подробно описаны ниже.
В описание включены функции последней версии прошивки, которая может отличаться от вашей.

Высокая точность измерения напряжения благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Профессиональная модель выключения нагрузки

Вы можете активировать профессиональную модель задержки времени выключения, чтобы сократить количество отключений современного оборудования, которое работает стабильно при определенных отклонениях напряжения питания. Таким образом, применение ProModel позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

В основе создания режима ProModel лежит кривая «ITIC (CBEMA) Curve»:

Скорость отключения нагрузки по умолчанию, и в случае применения Профессиональной модели отключения

Защита от перегрева

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом мигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Если защита сра­­бо­та­ет более 5 раз в те­чение суток, реле за­­бло­кируется, чтобы обратить внимание пользователя на сложившуюся нестандартную ситуацию, пока тем­пе­ратура внутри корпуса не ста­нет ниже 60 °С («oht» ми­гать перестанет) и не бу­дет на­жа­та одна из кнопок. Если вы хотите узнать температуру датчика термозащиты: для этого во время пере­гре­ва нажмите кнопку «i», а, если перегрева уже нет, удерживайте кнопку «i» 21 секунду.

Задержка включения нагрузки после аварии

По умолчанию от завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа вашего подключенного оборудования вы можно установить ее в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводских настроек задержка отсчетывается с момента стабилизации напряжения, в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения во всем до­ме пос­ле ава­рийного срабаты­ва­ния ус­­тановите ZUBR R116y для холо­дильной тех­ни­ки, тре­бо­­вательной к длительности за­держки на включение. А для D2 сде­лай­те такую задер­ж­ку минимальной.

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание ­­защиты от перегрева).

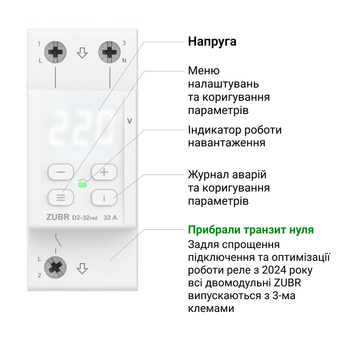

Удобство в управлении

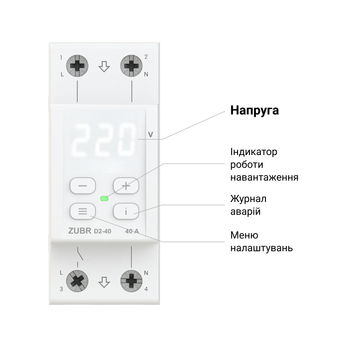

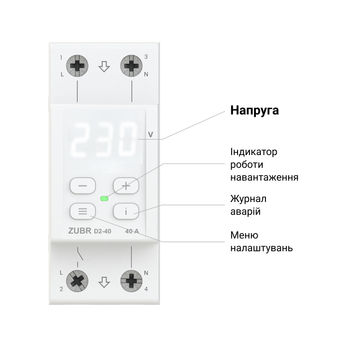

У ZUBR D2 очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка "i" предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

Простая установка

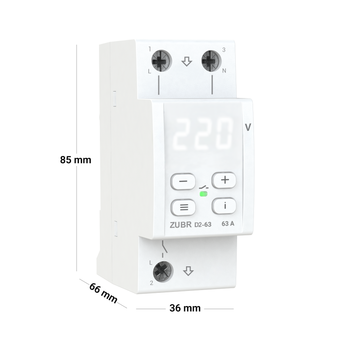

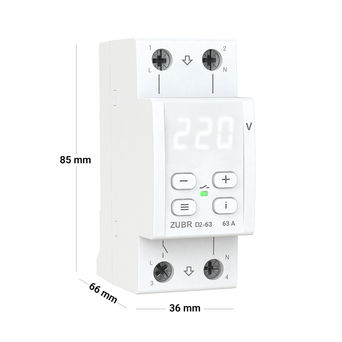

Реле напряжения ZUBR D2 очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

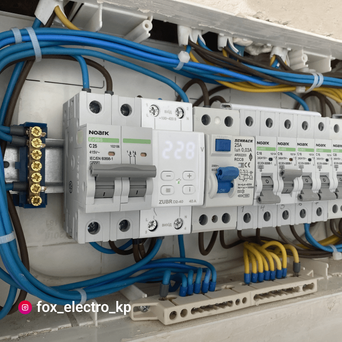

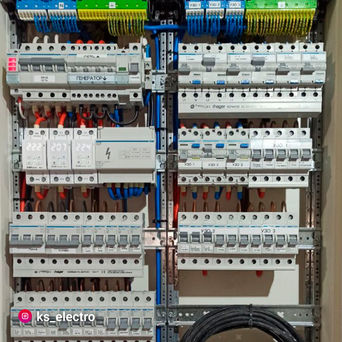

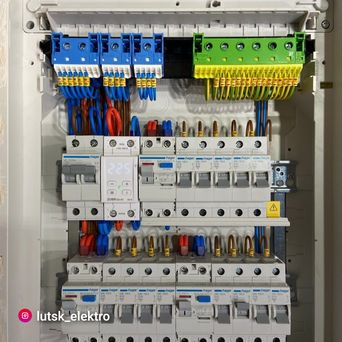

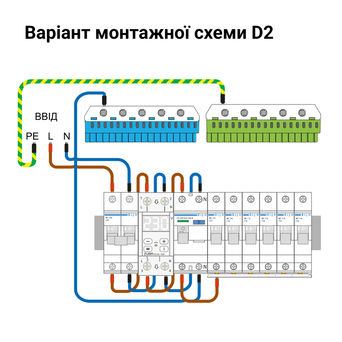

Примеры монтажных схем на автоматике Hager и Schneider

Библиотека фигур для Visio скачать

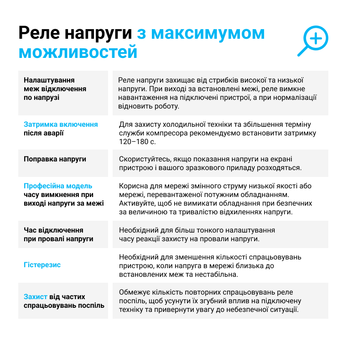

Дополнительные возможности для более тонкой настройки

1. Время отключения при провале напряжения

Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

2. Регулируемый гистерезис по напряжению

В случае, когда реле часто срабатывает, но возможности расширить границы срабатывания уже нет , а текущее напряжение в сети близко к выставленной границе и не стабильно есть смысл использовать гиситерезис как дополнительный инструмент для уменьшения количества срабатываний. Добавление гистерезиса дает возможность оптимизировать количество срабатываний, убедиться что напряжение стало стабильнее и меньше чем установленный предел. Оптимальные настройки пределов и гистерезиса по напряжению позволяют отсеять нестабильное напряжение близкое к установленным пределам.

Логика работы работы реле с установленным гистерезисом: после срабатывания по пределу реле напряжения включит нагрузку, когда напряжение нормализуется до установленного предела и ещё дополнительно на величину гистерезиса.

3. Защита от частых срабатываний при нестабильной сети

Ограничивает количество повторных срабатываний реле подряд, чтобы исключить пагубное их влияние на защищаемую технику. Без такой защиты чувствительное к частым срабатываниям оборудование, например, холодильник или кондиционер, могут выйти из строя. При достижении максимальго количества срабатываний подряд, сработает защита, реле заблокируется и нагрузка отключится пока пользователь не обратит внимание и не нажмет на одну из кнопок реле.

К частым срабатываниям реле может приводить:
— Отгорание нуля в сети.
— Сетевое напряжение близко к установленным пределам и не стабильно. В таком случае частоту срабатываний реле могут оптимизировать следующие настройки:
а) значения пределов срабатывания реле увеличить в соответствии с качеством сети так, чтобы защищаемое оборудование было терпимо к ним;
б) отрегулировать значение гистерезиса по напряжению.
