- точное измерение напряжения благодаря алгоритму True RMS
- корпус из негорючего поликарбоната
- профессиональная модель задержки времени выключения
- задержка включения до стабилизации напряжения
- энергонезависимый журнал аварийных ситуаций (запоминает до 50 значений)
Доставка
Бесплатная доставка в отделение Новой почты
Гарантия
5 лет с момента продажи
Оплата
Официальный сайт производителя
Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, RATEY! Заказывайте напрямую у производителя!
- Описание
- Характеристики
- Отзывы (41)
- Купить в магазине

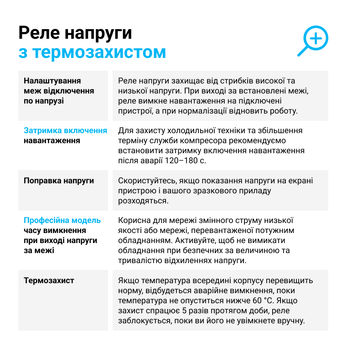

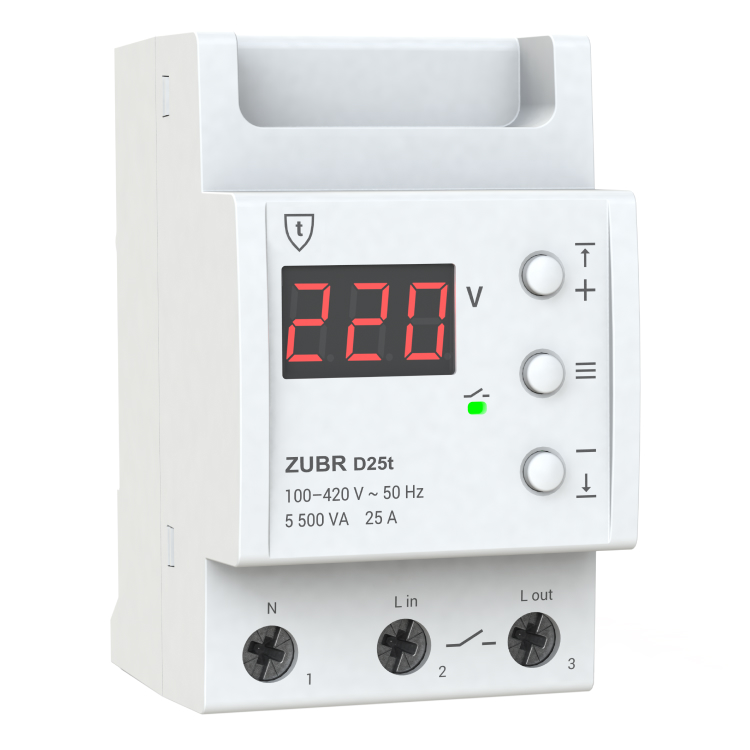

Однофазное реле напряжения с термозащитой
Реле напряжения ZUBR D25-63 (t) предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает подачу нагрузки. Реле применяются в однофазных сетях переменного тока (230 В). Дополнительно оснащено термозащитой.
Высокая точность измерения TrueRMS
ZUBR Dt с высокой точностью измеряет напряжение. Принцип действия TrueRMS — алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.
Профессиональная модель выключения нагрузки
Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.
Повышенная безопасность благодаря термозащите
Реле напряжения ZUBR D (t) оснащены защитой от перегрева. Она активируется, если температура внутри корпуса достигнет 80 °С. Для продления срока службы контактов реле и уменьшения их искрения, коммутация нагрузки осуществляется максимально близко к переходу синусоиды напряжения через ноль.
Задержка включения нагрузки
После стабилизации напряжения активируется отсчет времени до подачи нагрузки. Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.

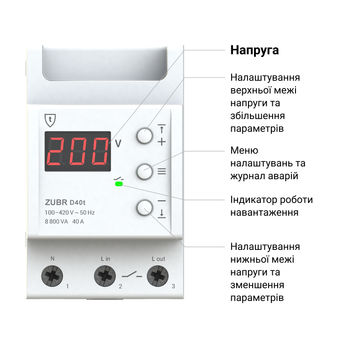

Удобство в управлении
Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. С его помощью вы легко установите верхний и нижний предел допустимого напряжения.
Простая установка
Монтаж реле напряжения происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

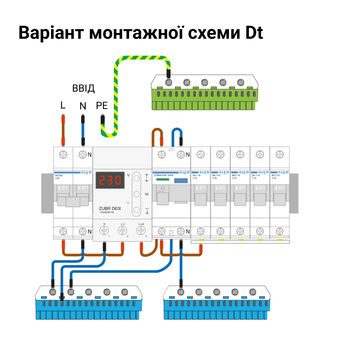

Пример монтажной схемы ZUBR D63 на автоматике Hager скачать
Пример монтажной схемы ZUBR D63 на автоматике Schneider скачать
Библиотека фигур для Visio скачать
Технические характеристики ZUBR Dt
- Категория продукции:
- Реле напряжения
- Ток, А:
- 25
- Способ монтажа:
- На DIN-рейку
- Количество фаз:
- 1 ф. (230 Вольт)
- Термозащита:
- Есть
- TrueRMS:
- Есть
- Проф. задержка отключения:
- Есть
- Нижний предел напряжения:
- 120-210 В
- Верхний предел напряжения:
- 220-280 В
- Номинальная мощность нагрузки:
- 5 500 ВА
- Время отключения нагрузки при снижении напряжения:
- не более 1,2 с
- Время отключения нагрузки при превышении напряжения:
- 0,01–0,03 с
- Номинальный ток нагрузки:
- 25 А (макс. 30 А в течение 10 мин.)
- Время задержки включения нагрузки:
- 3-600 с
- Тип реле:
- Электромагнитное
- Напряжение питания:
- 100-420 В
- Потребление тока:
- не более 86 мА
- Сечение провода:
- не более 16 мм²
- Масса:
- 0,21 кг ±10%

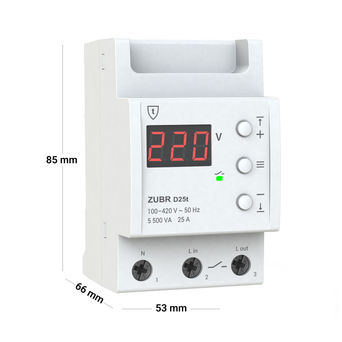

- Габаритные размеры (Ш х В х Г):
- 53 х 85 х 66 мм
- Количество коммутаций под нагрузкой, не менее:
- 100 000 циклов
- Количество коммутаций без нагрузки, не менее:
- 1 000 000 циклов
- Степень защиты по ГОСТ 14254:
- IP20
- Мощность, ВА:
- 5 001 - 7 000
- Комплект поставки:
- реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка
Преимущества:
Надійний
Недостатки:
Не має
Комментарий:
Свою функцію виконує на всі 100%.Купить в магазине
Реле ZUBR вы также можете приобрести в магазинах-партнерах в вашем городе.
Преимущества:
Виконує свої функції по захисту.
Недостатки:
Не помітив
Комментарий:
Роботою реле цілком задоволений. Нажаль через 5 років роботи вийшло з ладу.А от роботою служб даного сайту не задоволений вкрай.
В службі сервісу на дзвінок не реагують, просто скидають виклик. І так третій день.
На дзвінки по телефонам сайту просто ніхто не реагує.
Справді бувають такі дні, коли великій кількості користувачів практично одночасно потрібна технічна консультація. Тоді спроба додзвонитися може бути невдалою, тому що лінії будуть зайняті. Мабуть, у такий момент на жаль Ви і здійснювали дзвінок до служби Технічної підтримки. А зайняту лінію сприйняли як скидання дзвінка. Ми хочемо допомогти Вам. Якщо Ваше питання ще актуальне, будь ласка зателефонуйте знову або скористайтеся відкритою лінією (вікно діалогу в правому кутку сайту) або месенджером. Всі запити обробляються нами згідно з графіком роботи та в порядку живої черги.
Вопрос:
Добрый день! Реле Zubr D50t, произведённое 16.12.2013 SN: D5t001114. Проработав исправно практически 7 лет с момента установки, стало хаотически выключать нагрузку, чаще в вечернее время (когда нагрузка возрастает). Так же выключения происходят при нажатии на клавиши управления. Учитывая тот факт, что прошло немало времени, заказал новое серии MF (давно хотел его приобрести, вот случай помог). Мой вопрос заключается только в том, интересует ли вас, как производителя, исследовать неисправное устройство на предмет выявления "стареющих" элементов? Я могу его выслать вам "Новой Почтой". Выбрасывать его не вижу смысла.Добрый день. Спасибо, что Вы так глубоко мыслите, готовы помогать нам совершенствоваться и накапливать производственный опыт! Еще раз убеждаемся, что у нас крутые клиенты! Мы можем предложить Вам платное послегарантийное обслуживание. После ремонта реле прослужит Вам еще не один год, а стоимость такого ремонта будет гораздо ниже нового устройства. Подробнее о сервисном обслуживании можно узнать у нас на сайте https://ds-electronics.com.ua/support/warranty/ на вкладке Сервисное обслуживание.
Вопрос:
Здравствуйте!У меня установлен Zubr D32t, недавно заметил неточность отображение показаний напряжения, завышено. После установки я калибровал его, прошло уже 4 года. Сейчас, в зимний период, за день реле может несколько раз отключать напряжение, в памяти каждый раз пишет 158 вольт, мне кажется это странным. Напряжение колеблется в пределах 220-245, ниже 215 не видел никогда. Откуда 158 каждый раз? Подозреваю, что реле просится на свалку. Подскажите как диагностировать?
Здравствуйте, обратитесь пожалуйста в Сервисный центр DS Electronics: https://ds-electronics.com.ua/support/warranty/.
Преимущества:
Хорошее, надежное УЗО
Недостатки:
Нету
Комментарий:
Здравствуйте.Если входящий пакетник стоит на 63А то какой зубр мне взять??
Здравствуйте. Реле напряжения выбирают исходя из общей мощности подключаемой нагрузки. Если суммарная мощность нагрузки не превышает 13.9 кВт и ток 63 А, возьмите реле на 63 А
Преимущества:
Цена. 25 купил за 500гр.
Недостатки:
Ужасный механизм установки на Дин рейку, худшего не встречал.
Комментарий:
Прост в настройках, изначально установлены пороги отключения заводомВопрос:
в эпицентре вы продаете ZUBR D63t за 828 гривен?Нет, не мы. Это один из наших партнеров на сайте Эпицентра недобросовестно выставил цену противоречащую ценовой политике, что наводит на мысль о его непорядочности и ненадежности. Спасибо за обращение, мы примем меры относительно этого продавца со своей стороны.
Вопрос:
Добрый день! Подскажите пожалуйста, скачал у вас файл - инструкцию, каким приложением его можно открыть?Добрый день! Adobe Acrobat Reader DC.
Вопрос:
ZUBR D32t в "Эпицентр К" продают за 627 гривен, почему у них на 110 гривен дешевле чем у вас?Мы как производитель в первую очередь реализуем продукцию свою через дилерскую сеть по всей Украине. Все наши партнеры обязаны придерживаться справедливой розничной цены. Такой цены, чтобы всем участникам сделки было выгодно вкладывать усилия в продажу и качественный сервис. В данной ситуации один из продавцов на сайте Эпицентра недобросовестно выставил цену противоречащую ценовой политике, что наводит на мысль о его непорядочности и ненадежности. Спасибо за обращение, мы примем меры относительно этого продавца со своей стороны. В данной ситуации Вы вправе купить продукцию у того продавца, которого выберете.
Вопрос:
За столько лет вы не могли свои реле протестировать, работают ли они зимой при низкой температуре? Может вы знаете что ваши реле напряжений боятся -20°С?Вопрос:
Если счётчик на 25А то на сколько лучше установить реле? Можно ли устанавить реле перед счётчиком или только после счётчика когда уже в квартиру и нужно ли устанавливать дополнительно ещё что-то?Устанавливайте реле напряжения на ступень выше автоматического выключателя. Например, при вводном автомате на 25 А, рекомендуется взять реле на 32 А. В щите реле устанавливается после счетчика электроэнергии и автоматического выключателя. Кроме автоматического выключателя, для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
Вопрос:
Вы в отзывах пишите что люди пишут в -25°С реле работает. Я нашел только один отзыв и там пишут что было -25°С на улице а не в доме.Отзывы на сайте — это только один из каналов, по которым к нам приходит обратная связь от пользователей, но он не единственный. Коммуникация с нашими клиентами проходит в комментариях на нашем официальном сайте или на сторонних площадках, в письмах на электронной почте, звонках, мессенджерах или при личном общении и так далее. Те или иные выводы делаются на основании данных из всех источников.
Вопрос:
Зубр модели 32t отключает свет при нормальном напряжении но когда включаются два и более электроприбора одновременно, раньше такого не было, при этом зелёный индикатор продолжает светиться а электричество нужно включать обратно с помощью рубильника он/офф. Думал это из-за перегрева прибора, но при отключении он продолжает показывать напряжение, никаких ошибок не выдаёт, возможно истёк срок эксплуатации, пользуюсь прибором больше пяти летОбратитесь пожалуйста в Сервисный центр DS Electronics: https://ds-electronics.com.ua/contacts/.
Вопрос:
Здравствуйте. Установлено реле Zubr D40t. Смогу ли я подключить компьютер к источнику бесперебойного питания Sven Reserve 800VA.Здравствуйте. Источник бесперебойного питания можно подключать после реле напряжения.
Вопрос:
Здравствуйте. Установлено реле Zubr 63T. Нижняя граница задана в 170в. При нажатии центральной кнопки (чтобы посмотреть на каком токе в последний раз сработало реле) показывается цифра 132в, это нормально?Здравствуйте. В Вашем случае реле отображает последнее аварийное срабатывание при выходе напряжения за нижний предел (132 В). Причиной такого снижения напряжения м.б. плохой контакт до реле напряжения или перехлест проводов воздушных линий и т.д.
Вопрос:
На реле установлена задержка 30 с .При включении автомата реле проводит обратный отсчет ,а свет в доме уже горит,хотя до задержка ,а потом включениеОбратитесь пожалуйста в Сервисный центр DS Electronics: https://ds-electronics.com.ua/contacts/.
Вопрос:
Установленное реле Д40т не работает при первом включении. Изготовлено - июнь 2019 года. Документы не сохранились. Что делать?Обратитесь пожалуйста в Сервисный центр DS Electronics: https://ds-electronics.com.ua/contacts/.
Вопрос:
Спасибо за ответ. Но все же. Если у меня и так стоят автоматы, которые срабатывают при силе тока выше допустимой, если ли мне смысл ставить многофункциональное реле?И какой может быт полезный смысл в срабатывания реле при привыкнете допустимой мощности?
Реле ставлю для квартиры.
Спасибо
Ограничение по току и мощности необходимо для защиты электропроводки квартиры от повреждения,
а также может использоваться для ограничения энергопотребления объектов.
В отличии от автоматического выключателя, ограничение по току (и мощности) регулируется в реле.
Также, можно выставлять задержку выключения и включения нагрузки при срабатывании по току или превышения мощности.
Кроме того, можно установить максимальное количество срабатываний защиты подряд по току или превышения мощности.
Учитывая вышеописанное, Вы сможете принять правильное для себя решение при выборе реле.
Вопрос:
В чем разница с Мультифункціональне реле ZUBR MF 32. Не могу понять что лучше взятьРеле напряжения ZUBR D32t осуществляет контроль напряжения в сети.
Многофункциональное реле Zubr MF 32 осуществляет контроль напряжения, тока и активной мощности.
Рекомендуем остановить свой выбор на реле, которое удовлетворяет Ваши потребности по контролируемым параметрам.
Если Вам не нужно знать и контролировать ток и мощность, можете остановить свой выбор на Zubr D32t.
Вопрос:
Имеет ли смысл брать вместо этого реле Zubr D2, если размер не важен? Возможно больший размер позволяет реле быть более надежным?Zubr D2-63 отличается от D63t:
- наличием журнала аварийных срабатывание на 100 значений;
- двух типов задержки на включение нагрузки после аварийного срабатывания (задержка отсчитывается или с момента начала аварийной ситуации или с момента ее окончания);
- расшифровки аббревиатур названий пунктов меню;
- настройки яркости экрана и индикатора.
По своей надежности эти реле идентичны.
Вопрос:
При подключении нагрузки через ZUBR D63t начинает ощутимо гудеть. Чем больше нагрузка, тем больше интенсивность звука. Нагрузка около 2-2,5 кВт.Для выяснения всех деталей обратитесь пожалуйста в службу технической поддержки DS Electronics: https://ds-electronics.com.ua/contacts/
Преимущества:
Качество на высоте
Недостатки:
Недостатков не обнаружил
Комментарий:
Добрый день,спасибо за быстрый ответ,очень сильно помогли с выбором реле напряжения от обрыва ноля.Всегда рады помочь!
Вопрос:
Добрый день,у меня установлен вводной автомат на дом 25А,после него стоит УЗО на 25А,интересует какое реле можете посоветовать от обрыва ноля,и в какой последовательности их подключать?Добрый день. Вам подойдет ZUBR D32t, его необходимо установить после автоматического выключателя.
Вопрос:
Добрый день . Можно перед реле d50t установить вводной автомат на 25АМожно, если ток подключенной нагрузки не превышает 25 А.
Преимущества:
напряжение аварйиное
Недостатки:
за год два штуки поменяли
Комментарий:
ЗА год уже второй поставили домой такое.. откл свет..включается через секунду две но при нажатии на кнопку показать какой был скачок аварийного напряжения показывает ноль. снова нужно снимать и везти на обмен*(((Наиболее вероятной причиной, когда реле запоминает ноль, может быть искрение контактов до реле. Вам необходимо проверить все соединительные контакты на автоматах, нулевой пластине и в щитке.
Преимущества:
+
Недостатки:
На протяжении трех месяцев эксплуатации 2 случая самопроизвольного сброса настроек.
Комментарий:
Время от времени настройки сбрасываются на заводские.На протяжении трех месяцев эксплуатации 2 случая самопроизвольного сброса настроек.
Добрый день. Обратитесь пожалуйста в Сервисный центр DS Electronics.
Преимущества:
+
Недостатки:
-
Комментарий:
Можна це реле встановити на дворі?Доброго дня. Як показує практика і позитивні відгуки клієнтів, які встановили реле на вулиці у вологозахищеному боксі, реле зберігає свою працездатність і виконує свої функції.
Вопрос:
при включении электродного котла ,устройство сильно греется ,и уходит в защиту .в чем может быть проблема ?Добрый день. Чтобы однозначно ответить на Ваш вопрос нужно понимать ток нагрузки, подключенной к реле напряжения ZUBR D40t, пусковой ток электродного котла, а также проверить хорошо ли затянуты силовые кабеля в клеммах реле. Для уточнения всех деталей и выяснения причины обратитесь пожалуйста в службу технической поддержки по номеру телефона +38 (067) 328-09-88 или +38 (050) 450-30-15.
Вопрос:
Подскажите , у вас можно купить шкаф для реле Реле напряжения ZUBR D40t ? или может дадите ссылку где можно приобрести .Спасибо.Добрый день. DS Electronics - производитель терморегуляторов terneo, реле ZUBR, нагревательного кабеля и инфракрасной пленки RATEY. Вся продукция представлена на нашем сайте: ds-electronics.com.ua. Обратитесь пожалуйста в профильные компании, которые занимаются щитовым оборудованием.
Вопрос:
добрый день. реле D50t срабатывает, но не от превышения порога, а по какой-то другой причине. что это может быть ?Добрый день. Для выявления причин отключения реле обратитесь пожалуйста в Сервисный центр любым удобным для Вас способом: по номеру телефона +38 (067) 328-09-88 или +38 (050) 450-30-15, электронной почте [email protected] или скайпу support.dse.
Вопрос:
Zdravstvuyte,Mojite li pomoch i organizovat otpravku Реле напряжения ZUBR D63t v Baku ?
Budu priznatelen yesli soobshite tsenu s dostavkoy,
S uvajeniyem,
Fuad
Добрый день. Спасибо, что обратились в нашу компанию. Свяжитесь пожалуйста с нашим менеджером, [email protected], либо оставьте свои контактные данные.
Вопрос:
температурный режим работы?предназначен для внешнего использования?
Добрый день. Судя по положительным отзывам от клиентов, которые установили реле на улице во влагозащищенном боксе, реле сохраняет свою работоспособность и выполняет свои функции даже при -25 градусов.
Вопрос:
Здравствуйте! Надо ли данный зубр защищать отдельным автоматом на 50А ?Здравствуйте, для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед реле установить автоматический выключатель, который устанавливается в разрыв фазного провода. Он должен быть рассчитан на номинальный ток нагрузки.
Вопрос:
Добрый день.Купил в 2013г реле D63t.Отработало по сегоднешний день без нареканий,но вот такой вопрос:реле перестало включать напряжение на выход,постоянно мигает напряжение 220-120-96-220 и так далее.проверил напряжение в сети мультиметром-скачков нет.пришлось снять реле.от скуки разобрал его,но внешне все нормально.в интернете вычитал,что может выйти из строя силовое реле.есть смысл его менять или может причина не в нем?заранее спасибо за любой советДобрый день, для выявления и устранения неполадки отправите пож-та реле в Сервисный центр.
Вопрос:
Ще одне питання!Стосовно трьохфазного реле.
Я так розумію, що воно контролює всі три фази, і наприклад якщо буде підвищення або спад напруги на одній з фаз, то воно відключає всі три фази?
Тобто якщо на одній з трьох фаз буде перевищено поріг нормальних значень, то воно відключить будинок навіть тоді якщо на тій фазі що підключено однофазні прибори будуть нормальні значення ?
Наприклад.
Будинок-фаза 1
Перевищено поріг значень на фазі 3
Відключення всіх трьох фаз, включно з фазою 1
Правильно?
Реле ZUBR 3F управляє трифазним контактором, відповідно, якщо буде аварійна ситуація на одній з трьох фаз, то реле відключить всі три фази.
Вопрос:
Привіт!Яке вибрати реле за потужністю, якщо автомат стоїть 25А? Реле теж 25А?
Ще одне...
Є три фази, то може краще ставити на три фази?
Чи трьох фазний логічніше, де часто працює трьох фазне обладнання ?
Доброго дня, якщо Ви використовуєте трифазне обладнання, то рекомендуємо встановити ZUBR 3F. При виборі потужності реле необхідно керуватися потужністю навантаження, що підключається до реле. Якщо у подальшому планується додавання навантаження, то рекомендуємо брати реле з запасом.
Вопрос:
Спасает ли реле при обрыве нуля?Добрый день, реле ZUBR D63t поможет при обрыве "нуля".
Преимущества:
качественное устройство, отлично выполняет свои функции!
Недостатки:
-
Комментарий:
Использую зубр в неотапливаемом помещении. Все в эту зиму отработало отлично. Были морозы -25. Сбоев не было. Четко реагирует на падение напряжения и отключает дом. На этой неделе на даче был сильный ветер. Провода на столбах перехлестывались. Электричество часто отключалось ( приходили смс от сигнализации) Приехав на дачу посмотрев зубр обнаружил зафиксированное падение напряжение до 65V. Реально работает! Спасибо!Преимущества:
Завдяки реле виявив, що у мережі 240В, а не 220В. Навіть не уявляю, як без цього пристрою жили раніше!
Недостатки:
Не виявив
Вопрос:
купил в г.Торецк Дон обл. аналогичный за 655гр.гарантия 1 год.почему дешевле чем у вас на сайте?подделка?Официальная гарантия на все устройства ZUBR составляет 5 лет.
Чтобы разобраться, подделка ли это или нет, пожалуйста, свяжитесь с нами по телефону горячей линии: +38 (044) 228-73-46 или +38 (067) 823-84-04.
Вопрос:
Яка погрешность реле при визначенні напругиТочність визначення напруги реле становить +/- 1 %.
