Реле напруги ZUBR захищає підключене електрообладнання від високої та низької напруги, а також обриву нуля.
Зверніть увагу, якщо ваше обладнання живиться від інвертора або ДБЖ вихідна напруга яких не синусоїда — дане реле серії D з конденсаторним блоком живлення вам не підходить. Пропонуємо вам розглянути серію D2 та D2 red з імпульсним блоком живлення, які вправно справляються з модифікованою синусоїдою або не синусоїдою. Детальна інформація Як правильно обрати реле напруги, якщо у вас генератор, інвертор або ДБЖ за посиланням.
Доставка
Безкоштовна доставка у відділення Нової пошти
Гарантія
5 років з моменту продажу
Оплата
Повернення або обмін
Протягом 14 днів після отримання товару за умови його невикористання.
- Опис
- Характеристики
- Відгуки
- Купити в магазині
Однофазне реле напруги

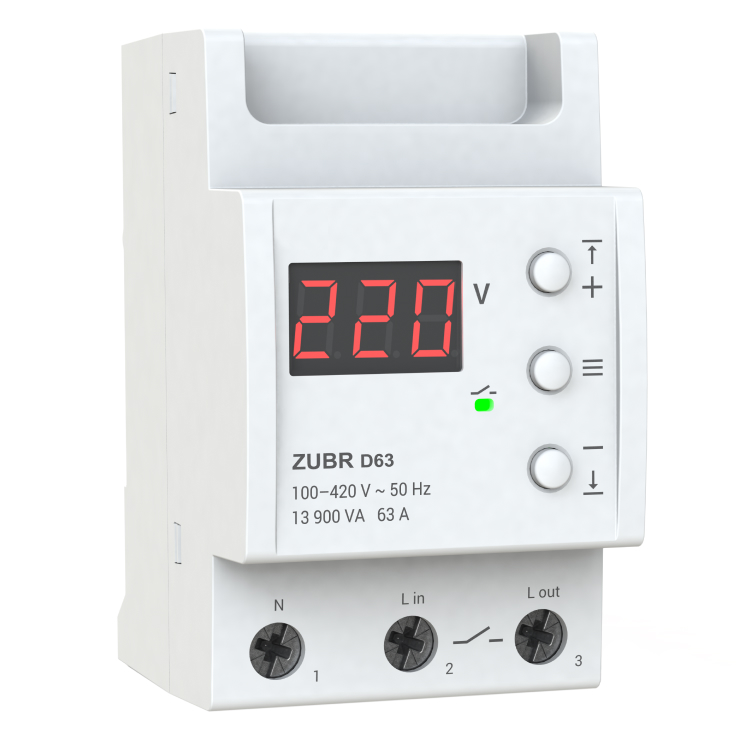

Реле напруги ZUBR D25-63 призначені для захисту обладнання від надмірних коливань напруги в мережі. При настанні аварійної ситуації реле вимикає навантаження. Застосовується в однофазних мережах змінного струму (230 В).

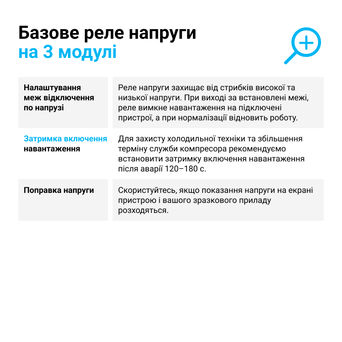

Затримка подачі навантаження
Після стабілізації напруги активується таймер затримки подачі навантаження. Ви можете налаштувати його тривалість від 3 до 600 с. Для обладнання, чутливого до частих вимкнень напруги (наприклад, для холодильників, кондиціонерів і теплових насосів), рекомендований час затримки становить 120-180 с.
Надійність компонентів і безпека при експлуатуванні
Корпус пристроїв виготовлений із негорючого полікарбонату. Це підвищує безпеку під час користування реле. А використання у схемотехніці німецьких конденсаторів EPCOS у 3-4 рази подовжує термін служби в порівнянні з аналогами інших виробників.
Зручне налаштування

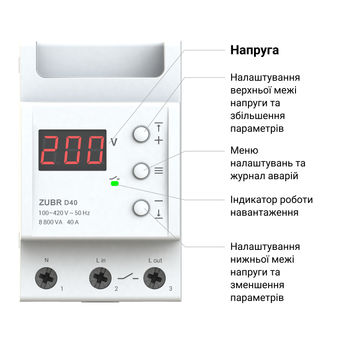

Керування пристроєм відбувається лише трьома кнопками. Цифровий екран відображає значення напруги та системну інформацію. Він допомагає легко встановити верхню та нижню межу допустимої напруги, а також спрощує навігацію в меню.
Легкий монтаж
Установлення реле напруги здійснюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Клеми пристрою забезпечують надійний контакт у силовій частину корпусу.

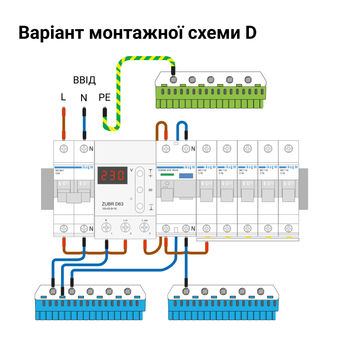

Приклад монтажної схеми ZUBR D63 на автоматиці Hager завантажити
Приклад монтажної схеми ZUBR D63 на автоматиці Schneider завантажити
Бібліотека фігур для Visio завантажити
Технічні характеристики ZUBR D
- Категорія продукції:
- Реле напруги
- Струм, А:
- 63
- Спосіб монтажу:
- На DIN-рейку
- Кількість фаз:
- 1 ф. (230 Вольт)
- Термозахист:
- Немає
- TrueRMS:
- Немає
- Проф. затримка відключення:
- Немає
- Нижня межа напруги:
- 120-210 В
- Верхня межа напруги:
- 220-280 В
- Номінальна потужність навантаження:
- 13 900 ВА
- Час відключення навантаження при зниженні напруги:
- не більше 1,2 с
- Час вимкнення навантаження в разі перевищення напруги:
- не більше 0,04 с
- Номінальний струм навантаження:
- 63 А (макс. 80 А в течение 10 мин.)
- Час затримки включення навантаження:
- 3-600 с
- Тип реле:
- Поляризоване
- Напруга живлення:
- 100-420 В
- Cпоживання струму:
- не більше 76 мА
- Переріз проводу:
- не більше 16 мм²
- Маса:
- 0,21 кг ±10%

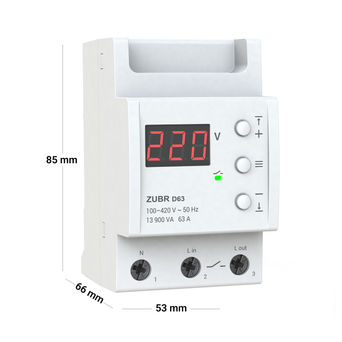

- Габаритні розміри (Ш х В х Г):
- 53 х 85 х 66 мм
- Кількість комутацій під навантаженням, не менше:
- 10 000 циклів
- Кількість комутацій без навантаження, не менше:
- 500 000 циклів
- Ступінь захисту за ДСТУ:
- ІР20
- Потужність, ВА:
- більше 10 000
- Комплект поставки:
- реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
Купити в магазині
Реле ZUBR ви також можете придбати в магазинах-партнерах в вашому місті.
Переваги:
Від мережі працює модель класно, не один раз рятував техніку від перепадів
Недоліки:
Від аварійних джерел техніки працює не коретно може запуститися або з першого разу або і з 5 го разу
Коментар:
Доброго дня , підкажіть від мережі працює модель класно, але коли запускається живлення від генератора через АВР на індикаторі показує 230 В, навантаження не підключаючи або максимум одна led лампочка реле після затримки 30 с може запуститися або з першого разу або і з 5 го разу, теж саме в іншому помешканю тільки з інвертором через АВР обидва реле однакові , питання в тому, якщо придбати вашу осанню модель ці проблеми зникнуть ? бо ярозумію, що старі моделі не пристосованні для аварійних типів жилення. бо проблема тільки в запуску реле , якщо воно запустилося то далі працює нормально (Генератор і інвертор без реле працюють нормально є "0" і заземлення )Зайдіть в журнал аварійних спрацьовувань та перегляньте чому виключилось реле, потрібно побачити які були короткочасні аварійні значення напруги й тільки тоді можна буде зрозуміти чи вам підійде наше нове реле для вирішення проблеми, якщо аварійні значення були нижче 120 В або вищі ніж 264 В тоді на жаль наші реле вам також не підійдуть, така поведінка реле пов'язана з тим що ваш генератор не тримає чітко частоту 50Гц.
Питання:
Реле отключается без всякой причины. Перепадов напряжения нет, отключения света тоже. Что делать?Зверніться будь-ласка до служби технічної підтримки за контактами на сайті https://ds-electronics.com.ua/contacts/
Питання:
При включенні світла (після відключення) реле на мить включає світло, потім відключає і починає рахувати затримку на включення. Після чого включає знову. В чому проблема? І чи це гарантійний випадок?Це гарантійний випадок. Зверніться будь ласка до Техпідтримки https://ds-electronics.com.ua/contacts/
Питання:
Здравствуйте, можно ли его поставить в сухой обычный домовой щиток, но температура будет в зимнее время где-то до минус 20 максимум?Здравствуйте, судя по положительным отзывам от клиентов, которые установили реле на улице во влагозащищенном боксе, реле сохраняет свою работоспособность и выполняет свои функции даже при -25 градусов.
Питання:
Здравствуйте. Покупал у вас в магазине это реле и у меня возникла проблема (помогите ее устранить/решить пожалуйста) Сегодня у нас в доме и по всей улице пропадало электричество и после его появления реле перестало работать: экран показывает напряжение, но зеленый индикатор не загорается, напряжение на индикаторе в пределах выставленного. В общем 4 мес. он прибывал в рабочем состояние и выдавал нагрузку. до сегодняшнего дняРеле нужно сдавать по гарантии ? я так понимаю оно вышло из строя.
Здравствуйте. Если на выходе реле есть напряжение, то оно исправно и выполняет свои функции. Из строя вышел только зеленый индикатор, который несет функцию информирования и на работу реле не влияет.
Если Вас не устраивает отсутствие зеленого индикатора или на выходе реле нет напряжения, обратитесь пожалуйста в Сервисный центр DS Electronics https://ds-electronics.com.ua/contacts/.
Питання:
Алексей-инженер тех.поддержки,а Вы точно инженер?Вы в моем отзыве про товар ответили следующее:
"Данная характеристика – это полный ток потребления (активная и реактивная составляющие).
Счетчик не считает реактивную составляющую.
Согласно замеров потребление устройством составляет не более 1.5 кВт/мес."
При подключении данного реле последовательно с измерителем потребляемой мощности,прибор показал,что реле потребляет 13.8 Ватт при напряжении сети 225 вольт.
Ну ни как не получается 1.5 кВт/мес,согласно Вашему ответу.
Или Вы думаете,что электросчетчик по другому видит эти 13.8 Ватт?))))
Да, бытовой электросчетчик считает активную составляющую мощности, как и написано в ответе ранее. Ваш прибор судя по показаниям похоже считает полную мощность, которую электросчетчик не учитывает. Соответственно потребление за месяц нашего прибора составляет 1.5 кВт, что подтверждено экспериментальными испытаниями.
Переваги:
Пытаюсь обнаружить
Недоліки:
Дешевое схемное решение электропитания устройства
Коментар:
Для большинства пользователей было бы правильней указать потребляемую мощность устройством в ваттах ,а не указывать потребляемый ток ("Потребление тока:не более 86 мА")Обычно так указывают в характеристиках на электронные приборы.
За месяц работы это реле просто так "скушает" 10-14 киловатт электроэнергии.
Гарантия качества реле – 5 лет с дня покупки.
Данная характеристика – это полный ток потребления (активная и реактивная составляющие).
Счетчик не считает реактивную составляющую.
Согласно замеров потребление устройством составляет не более 1.5 кВт/мес.
Переваги:
Точность измерения напряжения (проверял по прибору с откл 1,5), большой клеммник, четкие кнопки, надеюсь прослужит не один год
Недоліки:
пока не выявил
Коментар:
Хотел выписывать по Новой Почте, но удалось приобрести по месту. Большое спасибо фирме DS Electronics за качественную продукцию и понимание ситуации (менеджер Дмитрий)Питання:
На сколько выводов это реле ?Добрый день. Однофазное реле ZUBR D63 контролирует и коммутирует одну фазу.
