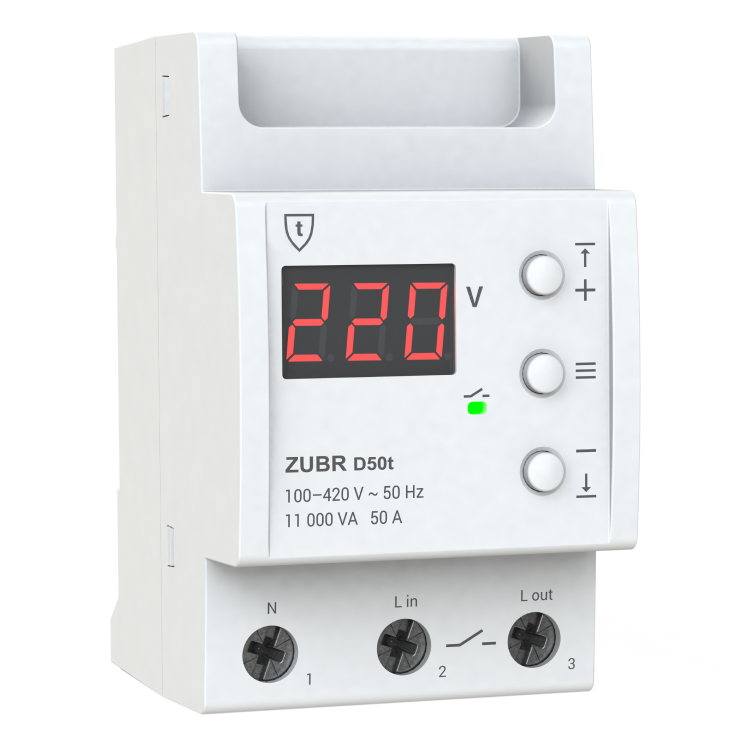

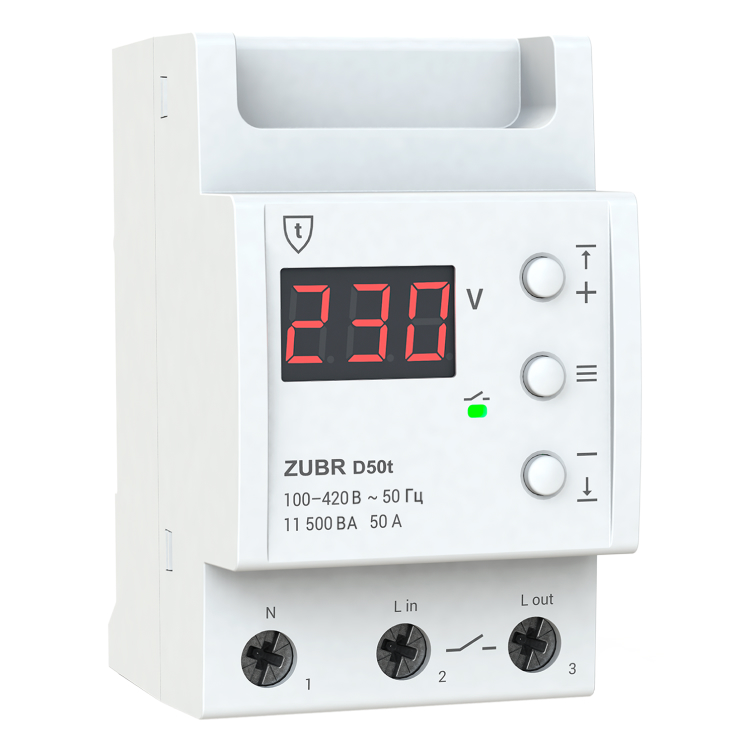

Реле напруги ZUBR D50t

Сила струму:25 А32 А40 А50 А63 А

Реле напруги ZUBR захищає підключене електрообладнання від високої та низької напруги, а також обриву нуля.

Зверніть увагу, якщо ваше обладнання живиться від інвертора або ДБЖ вихідна напруга яких не синусоїда — дане реле серії D з конденсаторним блоком живлення вам не підходить. Пропонуємо вам розглянути серію D2 та D2 red з імпульсним блоком живлення, які вправно справляються з модифікованою синусоїдою або не синусоїдою. Детальна інформація Як правильно обрати реле напруги, якщо у вас генератор, інвертор або ДБЖ за посиланням.

1 448грн

Доставка

Безкоштовна доставка у відділення Нової пошти

Гарантія

5 років з моменту продажу

Оплата

Повернення або обмін

Протягом 14 днів після отримання товару за умови його невикористання.

  • Опис
  • Характеристики
  • Відгуки
  • Купити в магазині

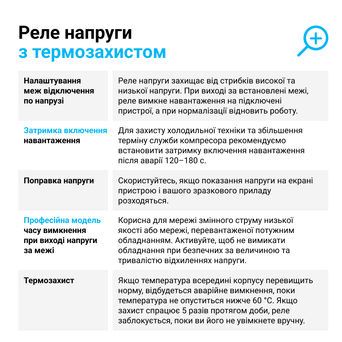

Однофазне реле напруги з термозахистом

Реле напруги ZUBR D25-63 (t) призначені для захисту обладнання від надмірних коливань напруги. При настанні аварійної ситуації пристрій вимикає подачу навантаження. Реле застосовуються в однофазних мережах змінного струму (230 В). Додатково має термозахист.



Высока точність вимірювання TrueRMS

ZUBR Dt з високою точністю вимірює напругу. Принцип дії TrueRMS — алгоритм знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди.

Професійна модель вимкнення навантаження

Ви можете активувати професійну модель затримки часу вимкнення. Вона дозволяє не вимикати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Підвищена безпека завдяки термозахисту

Реле напруги ZUBR D (t) оснащені захистом від перегріву. Вона активується, якщо температура всередині корпусу досягне 80 °С.  Для подовження терміну служби контактів реле та зменшення їх іскріння, комутація навантаження здійснюється максимально близько до переходу синусоїди напруги через нуль.

Затримка вмикання навантаження

Після стабілізації напруги активується відлік часу до подачі навантаження. Час затримки можна встановити від 3 до 600 с, у залежності від типу підключеного обладнання. Для чутливого до частих вимкнень напруги обладнання (наприклад, для холодильників і кондиціонерів) час затримки рекомендовано встановлювати на 120-180 с.

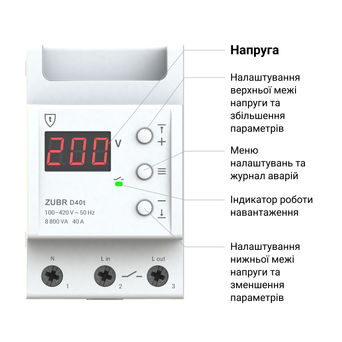

Зручність у керуванні

Налаштування роботи пристрою здійснюється за допомогою лише трьох кнопок. Цифровий екран постійно відображає значення напруги, а також виводить системну інформацію. За допомогою нього ви легко встановите верхню та нижню межу допустимої напруги.

Просте встановлення

Монтаж реле напруги відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість чи існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту ІР55 (згідно ДСТУ 14254).

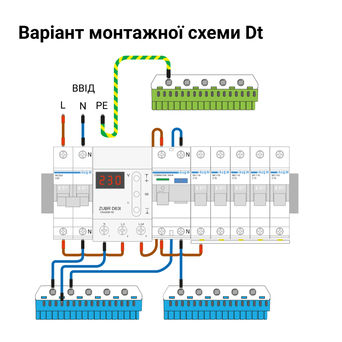

Приклад монтажної схеми ZUBR D63 на автоматиці Hager завантажити

Приклад монтажної схеми ZUBR D63  на автоматиці Schneider завантажити

Бібліотека фігур для Visio завантажити

Технічні характеристики ZUBR Dt

Категорія продукції:
Реле напруги
Струм, А:
50
Спосіб монтажу:
На DIN-рейку
Кількість фаз:
1 ф. (230 Вольт)
Термозахист:
Є
TrueRMS:
Є
Проф. затримка відключення:
Є
Нижня межа напруги:
120-210 В
Верхня межа напруги:
220-280 В
Номінальна потужність навантаження:
11 000 ВА
Час відключення навантаження при зниженні напруги:
не більше 1,2 с
Час вимкнення навантаження в разі перевищення напруги:
не більше 0,04 с
Номінальний струм навантаження:
50 А (макс. 60 А в течение 10 мин.)
Час затримки включення навантаження:
3-600 с
Тип реле:
Поляризоване
Напруга живлення:
100-420 В
Cпоживання струму:
не більше 76 мА
Переріз проводу:
не більше 16 мм²
Маса:
0,21 кг ±10%

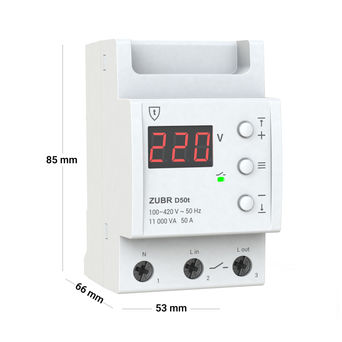

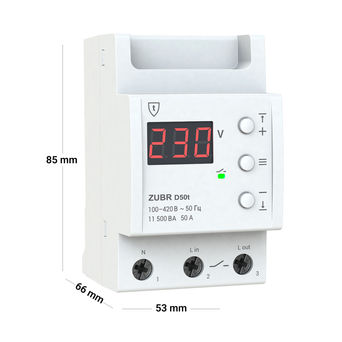

Габаритні розміри (Ш х В х Г):
53 х 85 х 66 мм
Кількість комутацій під навантаженням, не менше:
10 000 циклів
Кількість комутацій без навантаження, не менше:
500 000 циклів
Ступінь захисту за ДСТУ:
ІР20
Потужність, ВА:
більше 10 000
Комплект поставки:
реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка

Відгуки та питання (9)

Залишити відгукЗадати питання
Аноним
14 листопада 2024
Аноним
9 жовтня 2024
Аноним
6 вересня 2024
Аноним
4 травня 2023
Питання:
Доброго дня.
Яка межа похибки вимірювання напруги в даного приладу або лінійки приладів даної серії.
Дякую.
Андрій, інженер тех-підтримки15 травня 2023

Доброго дня. Максимальна різниця у показаннях приладів становить не більше 2%. Контроль вимірювань необхідно здійснювати приладом з принципом вимірювання TrueRMS.

Аноним
26 грудня 2021
Питання:
Добрый день! Реле Zubr D50t, произведённое 16.12.2013 SN: D5t001114. Проработав исправно практически 7 лет с момента установки, стало хаотически выключать нагрузку, чаще в вечернее время (когда нагрузка возрастает). Так же выключения происходят при нажатии на клавиши управления. Учитывая тот факт, что прошло немало времени, заказал новое серии MF (давно хотел его приобрести, вот случай помог). Мой вопрос заключается только в том, интересует ли вас, как производителя, исследовать неисправное устройство на предмет выявления "стареющих" элементов? Я могу его выслать вам "Новой Почтой". Выбрасывать его не вижу смысла.
Алексей, инженер тех-поддержки28 грудня 2021

Добрый день. Спасибо, что Вы так глубоко мыслите, готовы помогать нам совершенствоваться и накапливать производственный опыт! Еще раз убеждаемся, что у нас крутые клиенты! Мы можем предложить Вам платное послегарантийное обслуживание. После ремонта реле прослужит Вам еще не один год, а стоимость такого ремонта будет гораздо ниже нового устройства. Подробнее о сервисном обслуживании можно узнать у нас на сайте https://ds-electronics.com.ua/support/warranty/ на вкладке Сервисное обслуживание.

Сергей
17 листопада 2021
Переваги:

Хорошее, надежное УЗО

Недоліки:

Нету

Коментар:
Здравствуйте.
Если входящий пакетник стоит на 63А то какой зубр мне взять??
Алексей, инженер тех-поддержки18 листопада 2021

Здравствуйте. Реле напряжения выбирают исходя из общей мощности подключаемой нагрузки. Если суммарная мощность нагрузки не превышает 13.9 кВт и ток 63 А, возьмите реле на 63 А

Аноним
31 січня 2020
Питання:
Добрый день . Можно перед реле d50t установить вводной автомат на 25А
Алексей, инженер тех-поддержки31 січня 2020

Можно, если ток подключенной нагрузки не превышает 25 А.

Аноним
16 серпня 2019
Питання:
добрый день. реле D50t срабатывает, но не от превышения порога, а по какой-то другой причине. что это может быть ?
Алексей, инженер тех-поддержки19 серпня 2019

Добрый день. Для выявления причин отключения реле обратитесь пожалуйста в Сервисный центр любым удобным для Вас способом: по номеру телефона +38 (067) 328-09-88 или +38 (050) 450-30-15, электронной почте support@dse.com.ua или скайпу support.dse.

Аноним
30 січня 2019
Питання:
Здравствуйте! Надо ли данный зубр защищать отдельным автоматом на 50А ?
Алексей, инженер тех-поддержки31 січня 2019

Здравствуйте, для защиты от короткого замыкания и превы­шения мощности в цепи нагрузки обязательно необходимо перед реле установить автома­ти­ческий вы­клю­­чатель, который уста­нав­ли­вается в разрыв фазного провода. Он должен быть рассчитан на номи­нальный ток нагрузки.
