Реле напруги ZUBR захищає підключене електрообладнання від високої та низької напруги, а також обриву нуля.
Зверніть увагу, якщо ваше обладнання живиться від інвертора або ДБЖ вихідна напруга яких не синусоїда — дане реле серії D з конденсаторним блоком живлення вам не підходить. Пропонуємо вам розглянути серію D2 та D2 red з імпульсним блоком живлення, які вправно справляються з модифікованою синусоїдою або не синусоїдою. Детальна інформація Як правильно обрати реле напруги, якщо у вас генератор, інвертор або ДБЖ за посиланням.
Товар закінчився
Доставка
Безкоштовна доставка у відділення Нової пошти
Гарантія
5 років з моменту продажу
Оплата
Повернення або обмін
Протягом 14 днів після отримання товару за умови його невикористання.
- Опис
- Характеристики
- Відгуки
- Купити в магазині

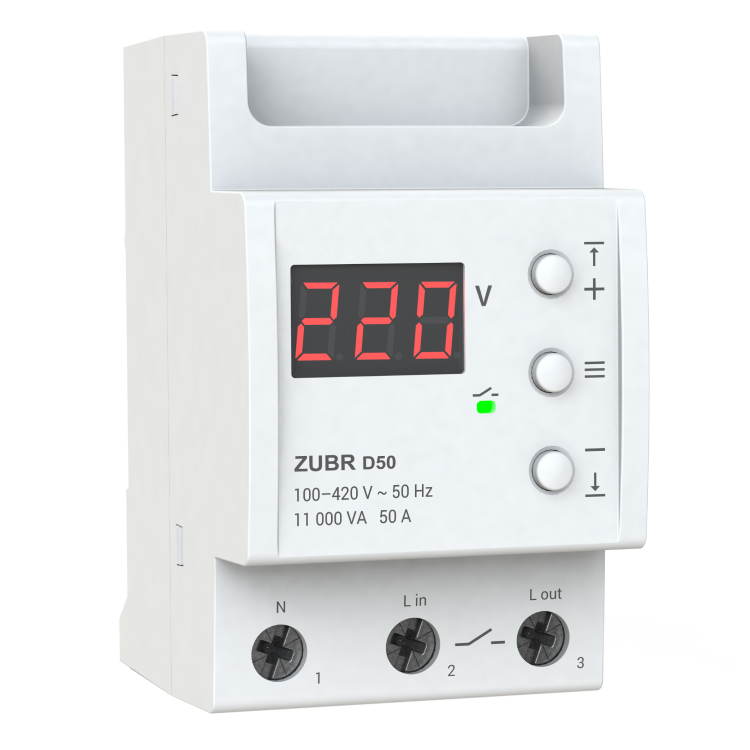

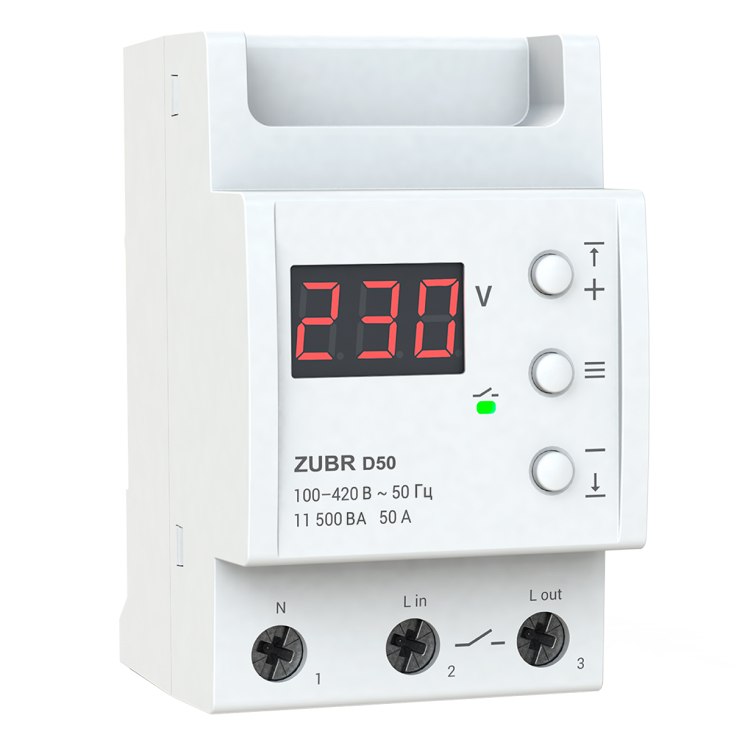

Однофазне реле напруги
Реле напруги ZUBR D25-63 призначені для захисту обладнання від надмірних коливань напруги в мережі. При настанні аварійної ситуації реле вимикає навантаження. Застосовується в однофазних мережах змінного струму (230 В).

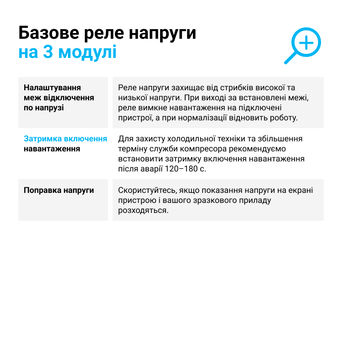

Затримка подачі навантаження
Після стабілізації напруги активується таймер затримки подачі навантаження. Ви можете налаштувати його тривалість від 3 до 600 с. Для обладнання, чутливого до частих вимкнень напруги (наприклад, для холодильників, кондиціонерів і теплових насосів), рекомендований час затримки становить 120-180 с.
Надійність компонентів і безпека при експлуатуванні
Корпус пристроїв виготовлений із негорючого полікарбонату. Це підвищує безпеку під час користування реле. А використання у схемотехніці німецьких конденсаторів EPCOS у 3-4 рази подовжує термін служби в порівнянні з аналогами інших виробників.

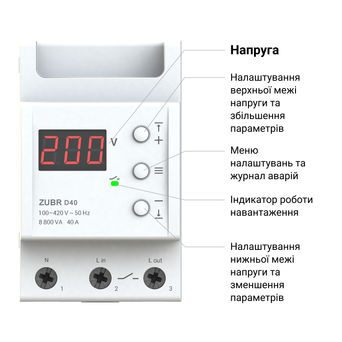

Зручне налаштування
Керування пристроєм відбувається лише трьома кнопками. Цифровий екран відображає значення напруги та системну інформацію. Він допомагає легко встановити верхню та нижню межу допустимої напруги, а також спрощує навігацію в меню.

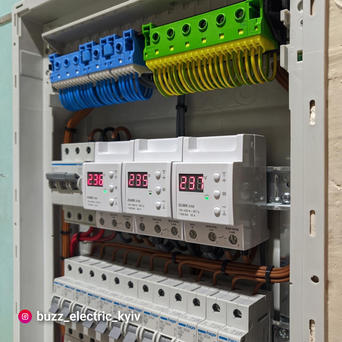

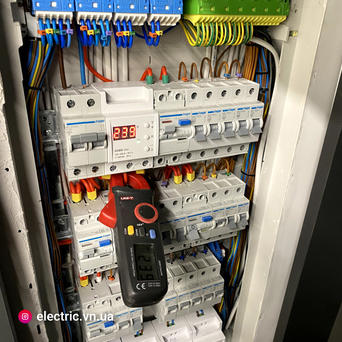

Легкий монтаж
Установлення реле напруги здійснюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Клеми пристрою забезпечують надійний контакт у силовій частину корпусу.

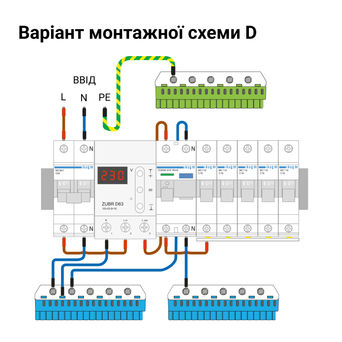

Приклад монтажної схеми ZUBR D63 на автоматиці Hager завантажити
Приклад монтажної схеми ZUBR D63 на автоматиці Schneider завантажити
Бібліотека фігур для Visio завантажити
Технічні характеристики ZUBR D
- Категорія продукції:
- Реле напруги
- Струм, А:
- 50
- Спосіб монтажу:
- На DIN-рейку
- Кількість фаз:
- 1 ф. (230 Вольт)
- Термозахист:
- Немає
- TrueRMS:
- Немає
- Проф. затримка відключення:
- Немає
- Нижня межа напруги:
- 120-210 В
- Верхня межа напруги:
- 220-280 В
- Номінальна потужність навантаження:
- 11 000 ВА
- Час відключення навантаження при зниженні напруги:
- не більше 1,2 с
- Час вимкнення навантаження в разі перевищення напруги:
- не більше 0,04 с
- Номінальний струм навантаження:
- 50 А (макс. 60 А в течение 10 мин.)
- Час затримки включення навантаження:
- 3-600 с
- Тип реле:
- Поляризоване
- Напруга живлення:
- 100-420 В
- Cпоживання струму:
- не більше 76 мА
- Переріз проводу:
- не більше 16 мм²
- Маса:
- 0,21 кг ±10%

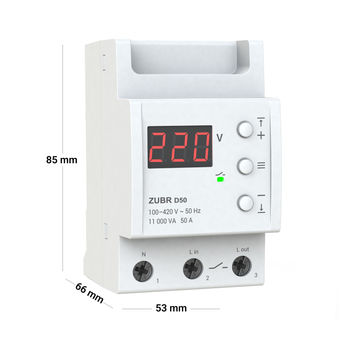

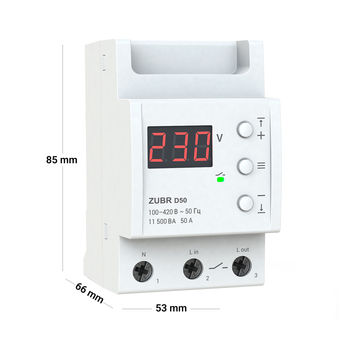

- Габаритні розміри (Ш х В х Г):
- 53 х 85 х 66 мм
- Кількість комутацій під навантаженням, не менше:
- 10 000 циклів
- Кількість комутацій без навантаження, не менше:
- 500 000 циклів
- Ступінь захисту за ДСТУ:
- ІР20
- Потужність, ВА:
- більше 10 000
- Комплект поставки:
- реле напруги, інструкція з експлуатації, пакувальна коробка
Питання:
Доброго дня.Після встановлення висвічується кожні 5с. Помилку Ert.Що може бути?Вітаю! Ert на екрані означає обрив або коротке замикання внутрішнього датчика температури. У такому випадку пристрій необхідно відправити до сервісного центру. Будь ласка, зверніться до служби підтримки за телефоном +38 (093) 177-61-32 або напишіть у Telegram-бот @dselectronics_bot
Купити в магазині
Реле ZUBR ви також можете придбати в магазинах-партнерах в вашому місті.
Питання:
Выйдет ли из строя (сгорит) реле напряжени я ZUBR D50 если при подключении перепутать фазы плюс с минусом ?Питання:
Выйдет ли из строя (сгорит) реле напруги ZUBR D50 если при подключении перепутать фазы плюс с минусом?Реле з ладу не вийде. Зверніть увагу, у разі зміни нуля з фазою місцями, небезпечна фаза не буде розриватися силовим реле і буде завжди присутня в розетках.
Питання:
Які в нього контакти Нормально замкнуте (NC, Normally Closed) чи Нормально відкрите (NO, Normally Open), бо в інтернеті кажуть що Normally Closed, а в інструкції не знаходжу.Доброго дня!
Коли напруга в нормі і знаходиться всередині виставленого діапазону, після відліку часу затримки напруги реле замикає силове реле і на вихід подається напруга. Відповідно контакт NO.
Питання:
а где написано год выпуска барьераЗ заду на пристрої є нанесення з датою випуску.
Питання:
Як з вами зв'язатисьПереваги:
Защищает)
Недоліки:
Закончилась гарантия 5 лет и перестал работать(
Коментар:
Проработал 5 лет и 3 месяца) сегодня стал включаться выключаться. Похоже что срабатывает порог 242, но он у меня давно стоял на 250Вы можете выслать реле в наш Сервисный центр для послегарантийного обслуживания. Детали сервисного обслуживании можно узнать у нас на сайте https://ds-electronics.com.ua/support/warranty/ на вкладке Сервисное обслуживание.
Питання:
Доброе время суток! У меня вопрос, нижнее напряжение на сколько можно уменьшить, тк вечерняя светомузыка надоела(И еще вопрос , при нажатии один раз ( без удержания) на среднюю кнопку, что это за цифры показывает, не нашла в инструкции))) у меня на табло 86.
Спасибо за ответ
Добрый день, нижний предел можно опустить до 120 В, но нужно руководствоваться документацией к оборудованию, которое Вы используете. При кратковременном нажатии на среднюю кнопку реле выводит последнее аварийное значение, при котором отключилась нагрузка.
