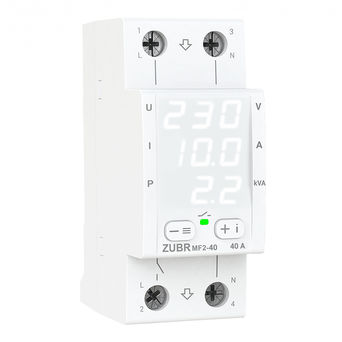

Мультифункціональне реле ZUBR MF2-40

Максимальний контроль за трьома параметрами: напруга, струм та потужність

ZUBR MF2 захищає обладнання від високої та низької напруги, обриву нуля, а також обмежує споживання струму чи потужності. При відхиленнях напруги ZUBR вимкне навантаження, а при перевищенні струму або потужності навантаження відключиться через заданий час затримки.

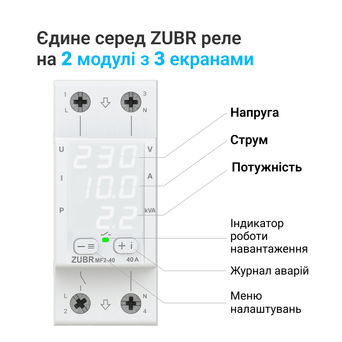

Мультифункціональне реле ZUBR MF2 має компактний корпус шириною 2 модуля. Завдяки трьом цифровим екранам, одночасно відображає значення напруги, струму і потужності, що дуже зручно при контролі всіх параметрів одночасно. У режимі очікування доступна можливість налаштування яскравості екрану. У реле ZUBR MF2 широкий функціонал, який об'єднав в собі: контроль напруги, струму та потужності, а також можливість поглиблених налаштувань.

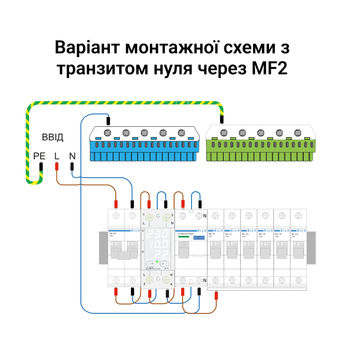

Оскільки сучасний щит вже включає нульову шину, то наявність транзиту нуля в пристрої перестала бути актуальною. З 2024 року всі двомодульні реле напруги будуть підключатися за допомогою трьох клем.

Висока точність вимірювання напруги і струму завдяки алгоритму True RMS

TrueRMS знижує вплив мережевих перешкод на точність вимірювання напруги, коли форма напруги відрізняється від синусоїди. Завдяки цьому алгоритму реле вимкне навантаження до того, як стрибок напруги негативно вплине на підключені прилади.

Професійна модель часу вимкнення навантаження

Професійна модель корисна для мережі змінного струму низької якості або мережі, перевантаженої потужним обладнанням, де часті просідання напруги призводять до частих спрацьовувань реле.

Активуйте модель Pro, щоб не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги (див. таблицю нижче). Модель Pro розроблена відповідно до рекомендацій щодо забезпечення стабільності роботи комп'ютерів та іншого обладнання до перешкод та перебоїв у мережі електроживлення ITIC (CBEMA).

Швидкість відключення навантаження за замовчуванням, та у разі застосування Професійної моделі відключення.

Журнал аварійних спрацьовувань на 100 значень

Журнал здатний зберігати в незалежній пам'яті 100 останніх аварійних спрацьовувань (наприклад, напруга при відключенні реле або спрацьовування захисту від перегріву).

Затримка увімкнення

ZUBR MF2 дозволяє налаштувати час затримки на включення навантаження після аварії, а також час затримки відключення навантаження при перевищенні допустимих значень струму або потужності.

Від заводу в реле стоїть мінімальна затримка на включення навантаження 3 сек. Залежно від типу підключеного обладнання ви можете встановити її в діапазоні від 3 до 999 сек. Для чутливого до частих відключень напруги обладнання, наприклад, холодильників і кондиціонерів, рекомендується встановлювати затримку включення 2-3 хв.

Згідно заводських налаштувань затримка відраховується з моменту стабілізації напруги. В налаштуваннях є можливість вибрати ще один тип затримки, коли відлік починається з моменту відключення реле.
Для швидкого відновлення напруги у всьому будинку після аварійного спрацьовування встановіть ZUBR R116y для холодильної техніки, вимогливої до тривалості затримки на включення. А в MF2 залиште затримку від заводу 3 сек.

Поглиблені налаштування для подовження терміну служби вашої техніки:

Перш ніж застосовувати поглиблені налаштування, наполегливо рекомендуємо переконатися, що верхня або нижня межі напруги виставлені відповідно до якості саме вашої мережі та обладнання, що захищається, терпимо до них.

1. Гістерезис — абревіатура на екрані HУS

Гістерезис призначений для оптимізації кількості спрацьовувань, коли напруга в мережі близька до встановлених меж і нестабільна. Якщо можливості розширити межі діапазону напруги вже немає, додайте гістерезис в діапазоні від 0 до 5 В. Перш ніж подати навантаження на підключене обладнання переконайтеся, що напруга змістилася від меж на величину гістерезису і лише після цього подайте навантаження на нього.

2. Захист від частих спрацьовувань поспіль — абревіатура на екрані rEP

Щоб виключити згубний вплив частих короткочасних спрацьовувань на техніку, що захищається, задійте функцію «Максимальна кількість спрацьовувань поспіль». Вона необхідна для захисту чутливого до частих спрацьовувань обладнання, наприклад холодильника або кондиціонера.

При спрацьовуванні захисту встановленої кількісті разів поспіль, наприклад 5, реле відключить техніку, що захищається, та заблокується, при цьому на екрані з'явиться повідомлення «rEP». Блокування дозволяє привернути увагу користувача до проблеми мережі або необхідності внести зміни в налаштування реле.

Розблокуйте реле натисканням будь-якої кнопки та перевірте причину спрацьовування в Журналі аварій. У разі потреби змініть налаштування захисту, якщо це не суперечить можливостям підключеного навантаження.

Якщо користувач з будь-якої причини не звернув увагу на блокування пристрою, то через 1 годину реле самостійно розблокується, щоб забезпечити тимчасову роботу обладнання, що захищається. Зверніть увагу, що в такій ситуації важливо усунути причину спрацьовування реле.

3. Час відключення під час провалу напруги

Корисна функція для тих, чия мережа перевантажена потужним обладнанням або її якість недостатня і це призводить до частих просідань напруги і, як наслідок, частим спрацьовуванням реле. У такій ситуації безпосередньо вплинути на обставини неможливо, але можна зменшити кількість відключень реле, підібравши час, який вичікуватиме реле перед відключенням навантаження.

Для правильного налаштування часу відключення необхідно керуватися даними до обладнання, що захищається.

Налаштований таким чином час діятиме лише при зниженні напруги від 154 до 176 В (коли професійна модель включена) або від 120 до 210 В (коли професійна модель вимкнена). В інших ситуаціях час відключення фіксований (див. таблицю вище).

Підвищена безпека завдяки термозахисту

Термодатчик всередині корпусу забезпечує безпеку та вимикає навантаження у разі, якщо температура всередині корпусу перевищить 80 °С, екран при цьому заблимає написом «oht». Після зниження температури нижче 60 °С, пристрій увімкне навантаження та відновить роботу.

Якщо захист спрацює більше 5 разів на добу, реле заблокується і напис «oht» відображатиметься постійно. Усуньте проблему перегріву та зачекайте, поки температура всередині реле опуститься нижче 60 °С — реле підкаже про це появою на екрані крапки в кінці «oht.» Потім, щоб розблокувати, натисніть будь-яку кнопку реле.

Щоб переглянути температуру всередині корпусу під час перегріву, натисніть кнопку «i». Якщо перегріву немає, для перегляду температури утримуйте «i» 21 сек.

Проста установка

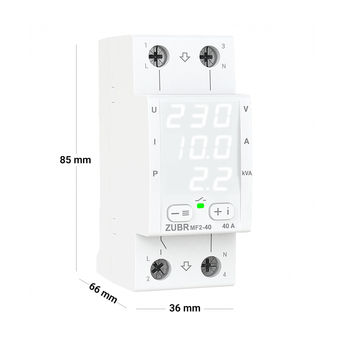

У ZUBR MF2 зручне стандартизоване підключення вхід-вихід. Є можливість підключення без використання нульової клеми. Реле ZUBR MF2 дуже компактний, займає 2 стандартних модуля в розподільному щиті, який оснащений стандартною DIN-рейкою шириною 36 мм. Якщо в приміщенні підвищена вологість або існує ймовірність попадання води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).
