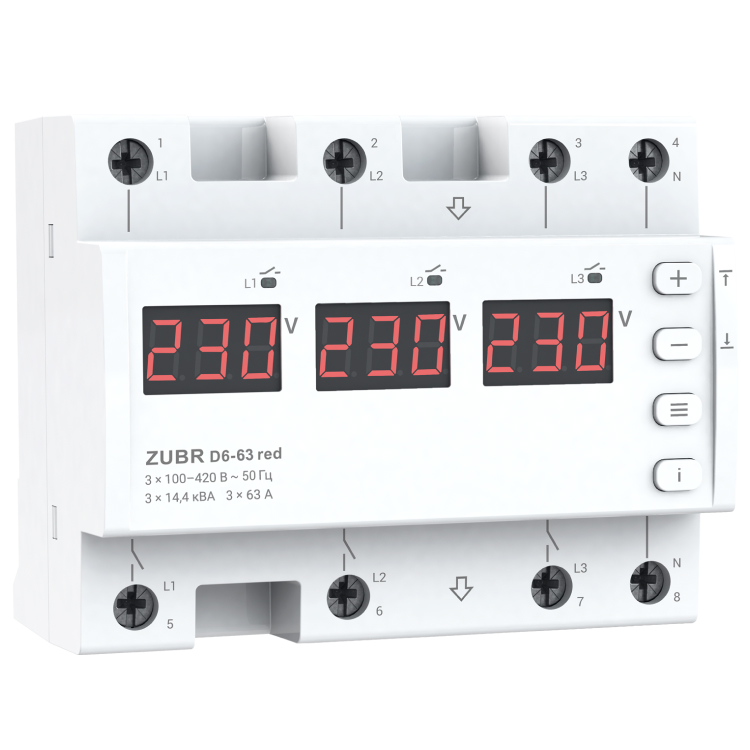

Реле напряжения ZUBR D6-63 red

  • 2 режима работы. Может работать как три однофазных реле в одном корпусе с независимыми настройками и как трехфазное реле. Коммутация осуществляется внутренними силовыми реле, соответственно, дополнительно контактор, как в модели ZUBR 3F, не нужен.
  • компактное среди аналогов, занимает всего 6 модулей.

Товар заканчивается

2 393грн

Доставка

Бесплатная доставка в отделение Новой почты

Гарантия

5 лет с момента продажи

Оплата

Официальный сайт производителя

Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, RATEY! Заказывайте напрямую у производителя!

  • Описание
  • Характеристики
  • Отзывы (5)
  • Купить в магазине

Два режима работы

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Выгодное решение и 6 модулей в щите

Финансово ZUBR D6 red выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель выключения нагрузки

ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании

  • Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
  • Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.
  • Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
  • Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.

Дополнительная безопасность защищаемого оборудования

В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:

  • регулируемое максимальное количество срабатываний защиты подряд;
  • регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).

Библиотека фигур для Visio скачать

Технические характеристики ZUBR D6 red

Категория продукции:
Реле напряжения
Ток, А:
3х63
Способ монтажа:
На DIN-рейку
Количество фаз:
3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозащита:
Есть
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
3 x 13 900 ВА
Время отключения нагрузки при снижении напряжения:
0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:
не более 0,04 с
Время задержки включения нагрузки:
3-600 с
Перекос (асимметрия) фаз:
10-80 В
Время отключения при перекосе фаз:
0-30 с
Напряжение питания:
3 х 100–420 В ~ 50 Гц
Масса:
0,43 кг ±10%
Габаритные размеры (Ш х В х Г):
106 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:
10 000 циклов
Количество коммутаций без нагрузки, не менее:
500 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
больше 10 000
Комплект поставки:
реле - 1 шт, гарантийный талон, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шт
Аноним25 октября 2021
Вопрос:
Доброго дня! ZUBR D6-63 red. Встановили , не працює, Err 31, 33. Може порадете рішення...
Олексій, інженер тех-підтримки25 октября 2021

Доброго дня! Щоб розібратися в ситуації, нам потрібна додаткова інформація. Будь ласка зверніться до служби технічної підтримки https://ds-electronics.com.ua/ua/contacts/

Аноним17 октября 2021
Вопрос:
Как купить в Казахстане ?
Алексей, инженер тех-поддержки18 октября 2021

Оставьте пожалуйста свои контактные данные, наш менеджер свяжется с Вами.

Аноним5 октября 2021
Вопрос:
Добрый день.
В описании указано, что есть функция контроля обрыва фаз, а в характеристиках она не указана.
Есть ли данная функция или нет?
Алексей, инженер тех-поддержки6 октября 2021

Добрый день. Есть. Ее можно задействовать, если реле работает в режиме трехфазной нагрузки. В инструкции это функция «Контроль отсутствия фаз» и описана она в дополнительных настройках таблицы 3.

Павло
24 сентября 2021
Преимущества:

Окремi контактори, якi легко перемкнкти у трифазне реле

Недостатки:

Не втiлена функцiя перемикача фаз для однофазних навантажень, нема контролю струму (за такi грошi було-би не зайве додати цi функцii).

Комментарий:
Для такого малого набору функцiй - цiна завелика ;(
Питання: Я можу зробити iз ZUBR D6-63 red перемикач фаз, чи ця функцiя не прошита?
Чи будуть моделi iз конторолем струму?
Олексій, інженер тех-підтримки27 сентября 2021

Ні перемикач фаз зробити з реле напруги ZUBR D6-63 red не можливо. Так, моделi iз конторолем струму заплановані, конкретні терміни реалізації назвати поки складно.

Аноним27 августа 2021
Вопрос:
Доброго дня
підскажіть дане реле може працювати як автоматичний перемикач фаз????
Олексій, інженер тех-підтримки28 августа 2021

Доброго дня, ні.
