Реле напряжения D2-63 red

Сила тока:40 А50 А63 А
  • термозащита и корпус из негорючего поликарбоната
  • точное измерение напряжения благодаря алгоритму True RMS
  • профессиональная модель задержки времени выключения
  • два типа времени задержки включения нагрузки после аварийного срабатывания
  • журнал аварийных ситуаций (запоминает до 100 значений)
  • расшифровка аббревиатур названий пунктов меню
970грн

Доставка

Бесплатная доставка в отделение Новой почты

Гарантия

5 лет с момента продажи

Оплата

Официальный сайт производителя

Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, RATEY! Заказывайте напрямую у производителя!

  • Описание
  • Характеристики
  • Отзывы
  • Купить в магазине

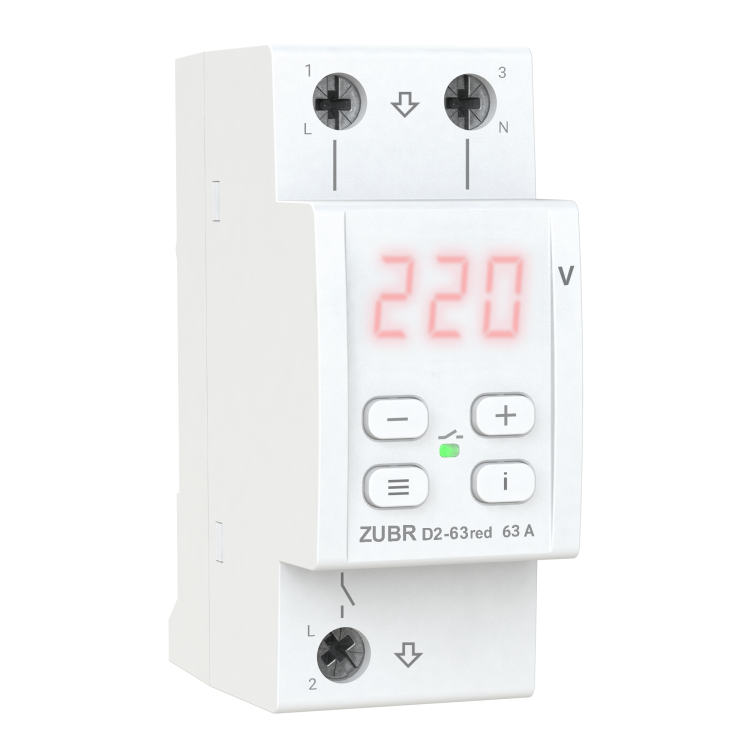

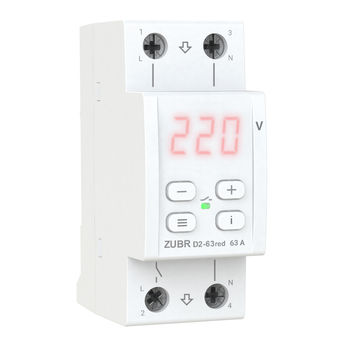

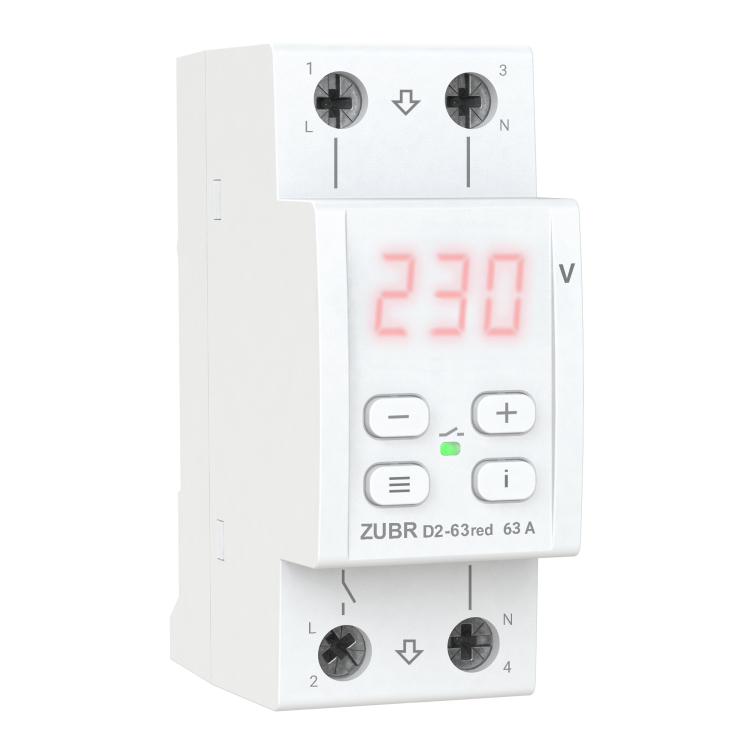

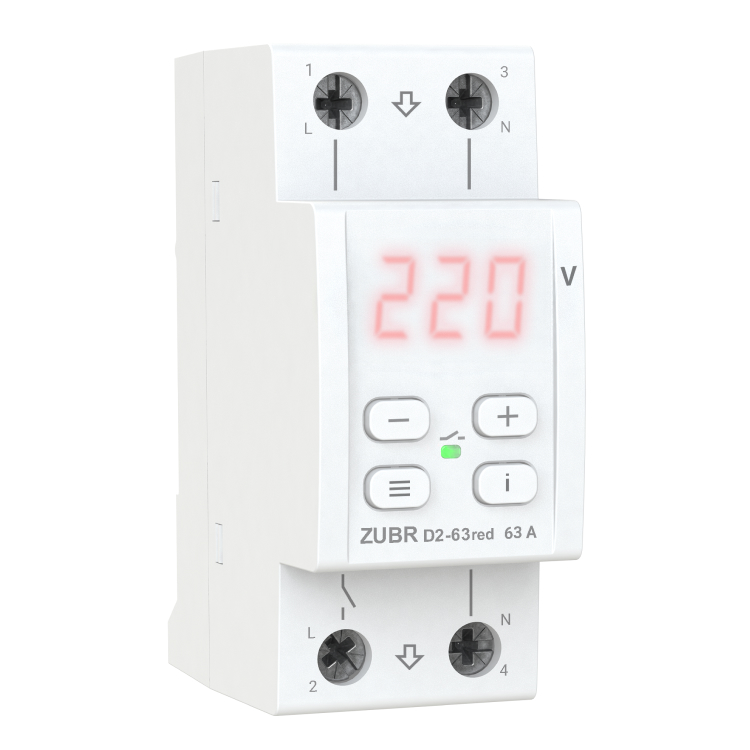

Однофазное реле напряжения в компактном корпусе с термозащитой

Реле напряжения ZUBR D2 red предназначены для защиты оборудования от чрезмерных колебаний напряжения. При наступлении аварийной ситуации устройство отключает нагрузку. Реле применяются в однофазных сетях переменного тока (230 В). Дополнительно оснащено термозащитой.

Высокая точность измерения TrueRMS

ZUBR D2 red с высокой точностью измеряет напряжение. Принцип действия TrueRMS — алгоритм снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

Профессиональная модель выключения нагрузки

Вы можете активировать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Повышенная безопасность благодаря термозащите

Реле напряжения ZUBR D2 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса достигнет 80 °С.

Задержка включения нагрузки

В устройстве предусмотрено 2 типа включения задержки нагрузки:

— когда отсчет времени до подачи нагрузки отсчитывается с момента стабилизации напряжения;

— когда отсчет начинается с момента отключения реле.

Время задержки можно установить от 3 до 600 с, в зависимости от типа подключенного оборудования. Для чувствительного к частым отключениям напряжения оборудования (например, для холодильников и кондиционеров) время задержки рекомендуется устанавливать на 120-180 сек.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты).

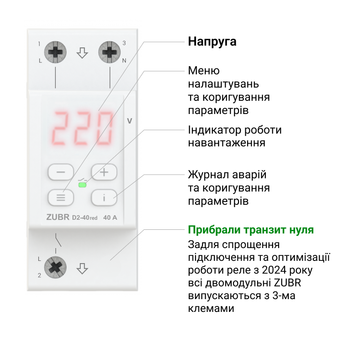

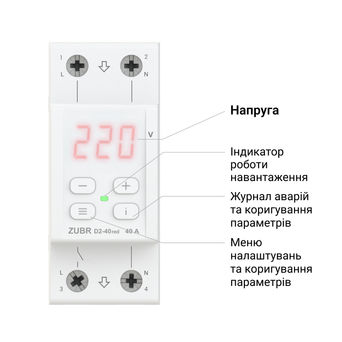

Удобство в управлении

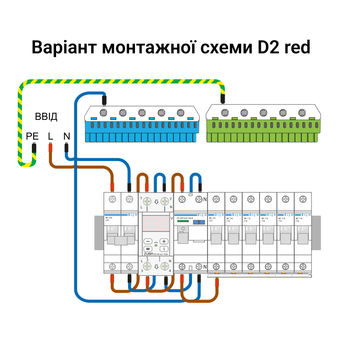

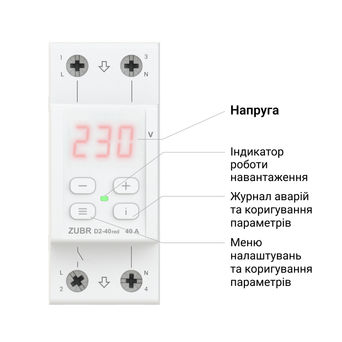

У ZUBR D2 red очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка "i" предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

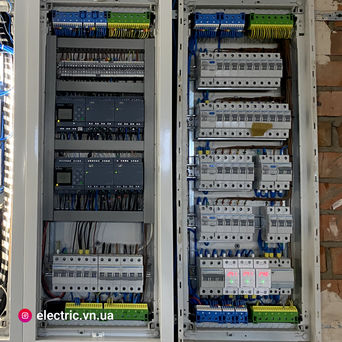

Простая установка

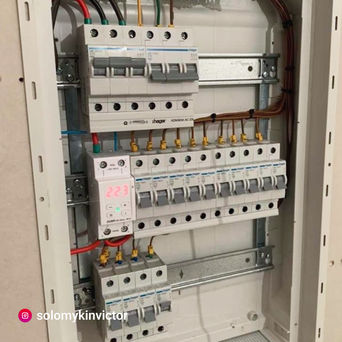

Реле напряжения ZUBR D2 red очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Технические характеристики ZUBR D2 red

Категория продукции:
Реле напряжения
Ток, А:
63
Способ монтажа:
На DIN-рейку
Количество фаз:
1 ф. (230 Вольт)
Термозащита:
Есть
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
13 900 ВА
Время отключения нагрузки при снижении напряжения:
0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:
не более 0,04 с
Номинальный ток нагрузки:
63 А (макс. 80 А в течение 10 мин.)
Время задержки включения нагрузки:
3-600 с
Тип реле:
Поляризованное
Потребление тока:
не более 2,8 мА
Сечение провода:
не более 16 мм²
Масса:
0,17 кг
Габаритные размеры (Ш х В х Г):
36 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:
10 000 циклов
Количество коммутаций без нагрузки, не менее:
500 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
больше 10 000
Комплект поставки:
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка

Отзывы и вопросы (12)

Написать отзывЗадать вопрос
Аноним11 июля 2020
Вопрос:
Поставив реле Д2-40 показує напругу на 8 Вольт більшу від фактичного (перевірили декількома вольтметрами) як можна зробити коригування показників напруги на реле?
Алексей, инженер тех-поддержки13 июля 2020

Добрый день! Разница в показаниях может возникнуть из-за разного принципа измерения в контрольных приборах. Наши реле измеряют по принципу TrueRMS, сверять показания также нужно прибором с TrueRMS. Если Вы все-таки доверяете своему прибору больше - можете воспользоваться поправкой (юстировкой), согласно инструкции.

Аноним25 июня 2020
Вопрос:
Zubr CV какое количество модулей будут занимать?
Алексей, инженер тех-поддержки25 июня 2020

Два модуля.

Аноним15 июня 2020
Вопрос:
Здравствуйте! Когда можно ожидать модель CV-63 в продаже?
Алексей, инженер тех-поддержки16 июня 2020

Здравствуйте! Реле тока и напряжения ZUBR CV планируется появится в продаже в текущем году. Точнее сроки пока назвать сложно.

Аноним15 мая 2020
Вопрос:
Здравствуйте! Когда появится новинка - CV? Спасибо)
Алексей, инженер тех-поддержки18 мая 2020

Здравствуйте! Сейчас идет работа над оптимизацией устройств серии CV. Точные сроки окончания работ назвать сложно.

Аноним24 апреля 2020
Вопрос:
Здравствуйте. Вопрос по реле напряжения серии D2. Нигде не нашёл официальной информации о температурном рабочем диапазоне.
Алексей, инженер тех-поддержки27 апреля 2020

Здравствуйте, реле проектировалось для установки внутри отапливаемых помещений с температурой окружающей среды в пределах -5...+45 °С, где риск попадания влаги и жидкости должен быть минимален. Однозначно обозначить фактический температурный рабочий диапазон без проведения специальных испытаний и опытной эксплуатации тяжело. Такие испытания планируем провести в текущем году. Забегая наперед можно сказать точно, что при -10...+50 реле будет исправно работать

Аноним15 апреля 2020
Вопрос:
Здравствуйте! Сейчас настраиваю ZUBR D2-50 для дачи и не могу разобраться, какую величину выставить в настройке времени реакции защиты при провале напряжения. Второе - есть ли в линейке вашей продукции УЗО ZUBR?
Алексей, инженер тех-поддержки16 апреля 2020

Чтобы правильно выставить время реакции защиты на провалы напряжения, рекомендуем руководствоваться данны­ми из технической до­ку­ментации к защи­щае­мому оборудованию. В линейке продукции ZUBR УЗО нет.

Аноним4 марта 2020
Вопрос:
Здравствуйте! Подскажите, пожалуйста, когда будет доступна для заказа модель CV-63?
Алексей, инженер тех-поддержки4 марта 2020

Здравствуйте! Сейчас идет работа над оптимизацией устройств серии CV. Точные сроки окончания работ назвать сложно.

Аноним8 февраля 2020
Вопрос:
Добрый день! Скажите у Вас есть модель реле напряжения CV-63? Жду ответа!
Алексей, инженер тех-поддержки12 февраля 2020

Да, в линейке устройств ZUBR есть данная модель. На данный момент, улучшаем устройства серии CV.

Аноним25 января 2020
Вопрос:
Чем реле ZUBR d2-50-red отличается от d-50, кроме габаритов и индикации?
Алексей, инженер тех-поддержки27 января 2020

Измерением напряжения по алгоритму TrueRMS, а также наличием:
- защиты от перегрева;
- профессиональной модели выключения нагрузки (позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения);
- журнала аварийных срабатывание на 100 значений;
- двух типов задержки на включение нагрузки после аварийного срабатывания (задержка отсчитывается или с момента начала аварийной ситуации или с момента ее окончания);
- расшифровки аббревиатур названий пунктов меню;
- настройки яркости экрана и индикатора.

Аноним22 декабря 2019
Вопрос:
Чем реле d2-63 red отличается от d2-63? Только цветом индикатора?
Алексей, инженер тех-поддержки23 декабря 2019

Цветом индикации и ценой.

Аноним18 ноября 2019
Вопрос:
Какой гистерезис срабатывания и отключения защиты? Например, верхний предел напряжения выставлен 250 В. Напряжение в сети поднялось до этого значения. Сработала защита. До какого значения оно должно опустится, чтобы реле включилось вновь? И ли настроить величину гистерезиса?
Алексей, инженер тех-поддержки18 ноября 2019

Добрый день. Величина гистерезиса не настраивается. Согласно заводских настроек гистерезис напряжения - 1 В. Таким образом, если реле сработало по верхнему пределу, 250 В, нагрузка включится после того, как напряжение в сети опустится до 249 В и реле отсчитает установленное время задержки.

Аноним
20 августа 2019
Преимущества:

Нормаль в сети где нет превышения 280

Недостатки:

Нет зашиты от перепада

Комментарий:
При приходе 405в. Выгорел предохранитель внутри и потащил за собой смд диод плюс шим контроле. Просьба писать паспорт что он не расчитан как первая модель с белым дисплеем.первые небыло отказа пока
Алексей, инженер тех-поддержки21 августа 2019

Добрый день. Реле рассчитано на продолжительную работу при 380 В. Вероятнее всего поломка произошла из-за брака viper, это гарантийный случай, а не общее свойство модели в целом. Отправьте пож-та реле в Сервисный центр DS Electronics с описанием неисправности для гарантийного ремонта.
