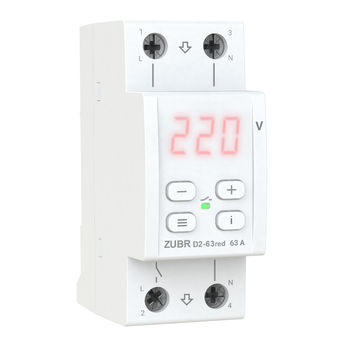

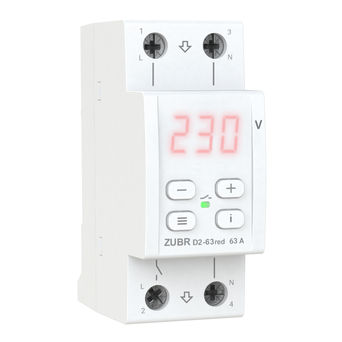

Реле напряжения D2-63 red

Сила тока:40 А50 А63 А
    ZUBR D2 red защищает оборудования от высокого и низкого напряжения, а также от обрыва нуля. При наступлении аварийной ситуации реле напряжения отключает нагрузку, а при нормализации включает обратно. Данная серия D2 red является флагманским реле бренда: кроме компактного корпуса шириной модуля его выделяет наибольшая функциональность.

Товар закончился

1 388грн

Доставка

Бесплатная доставка в отделение Новой почты

Гарантия

5 лет с момента продажи

Оплата

Официальный сайт производителя

Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, RATEY! Заказывайте напрямую у производителя!

  • Описание
  • Характеристики
  • Отзывы (16)
  • Купить в магазине

Подробное описание принципов работы ZUBR D2 red и возможности индивидуальных настроек подробно описаны ниже.
В описание включены функции последней версии прошивки, которая может отличаться от вашей.

Высокая точность измерения напряжения благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Профессиональная модель выключения нагрузки

Вы можете активировать профессиональную модель задержки времени выключения, чтобы сократить количество отключений современного оборудования, которое работает стабильно при определенных отклонениях напряжения питания. Таким образом, применение ProModel позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

В основе создания режима ProModel лежит кривая «ITIC (CBEMA) Curve»:

Скорость отключения нагрузки по умолчанию, и в случае применения Профессиональной модели отключения

Защита от перегрева

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом мигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Если защита сра­­бо­та­ет более 5 раз в те­чение суток, реле за­­бло­кируется, чтобы обратить внимание пользователя на сложившуюся нестандартную ситуацию, пока тем­пе­ратура внутри корпуса не ста­нет ниже 60 °С («oht» ми­гать перестанет) и не бу­дет на­жа­та одна из кнопок. Если вы хотите узнать температуру датчика термозащиты: для этого во время пере­гре­ва нажмите кнопку «i», а, если перегрева уже нет, удерживайте кнопку «i» 21 секунду.

Задержка включения нагрузки после аварии

По умолчанию от завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа вашего подключенного оборудования вы можно установить ее в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводских настроек задержка отсчетывается с момента стабилизации напряжения, в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения во всем до­ме пос­ле ава­рийного срабаты­ва­ния ус­­тановите ZUBR R116y для холо­дильной тех­ни­ки, тре­бо­­вательной к длительности за­держки на включение. А для D2 сде­лай­те такую задер­ж­ку минимальной.

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание ­­защиты от перегрева).

Удобство в управлении

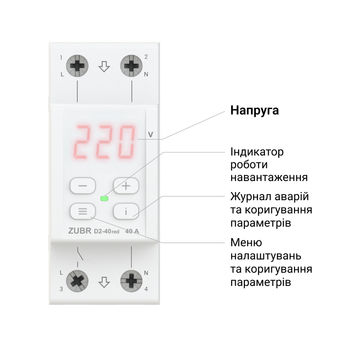

У ZUBR D2 red очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка "i" предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

Простая установка

Реле напряжения ZUBR D2 red очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

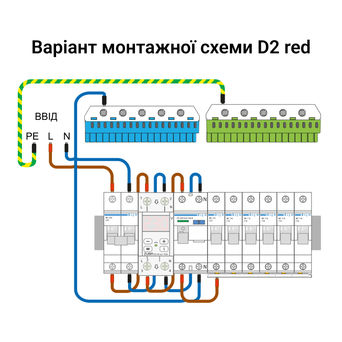

Примеры монтажных схем на автоматике Hager и Schneider

Библиотека фигур для Visio скачать

Дополнительные возможности для более тонкой настройки

1. Время отключения при провале напряжения

Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

2. Регулируемый гистерезис по напряжению

В случае, когда реле часто срабатывает, но возможности расширить границы срабатывания уже нет , а текущее напряжение в сети близко к выставленной границе и не стабильно есть смысл использовать гиситерезис как дополнительный инструмент для уменьшения количества срабатываний. Добавление гистерезиса дает возможность оптимизировать количество срабатываний, убедиться что напряжение стало стабильнее и меньше чем установленный предел. Оптимальные настройки пределов и гистерезиса по напряжению позволяют отсеять нестабильное напряжение близкое к установленным пределам.

Логика работы работы реле с установленным гистерезисом: после срабатывания по пределу реле напряжения включит нагрузку, когда напряжение нормализуется до установленного предела и ещё дополнительно на величину гистерезиса.

3. Защита от частых срабатываний при нестабильной сети

Ограничивает количество повторных срабатываний реле подряд, чтобы исключить пагубное их влияние на защищаемую технику. Без такой защиты чувствительное к частым срабатываниям оборудование, например, холодильник или кондиционер, могут выйти из строя. При достижении максимальго количества срабатываний подряд, сработает защита, реле заблокируется и нагрузка отключится пока пользователь не обратит внимание и не нажмет на одну из кнопок реле.

К частым срабатываниям реле может приводить:
— Отгорание нуля в сети.
— Сетевое напряжение близко к установленным пределам и не стабильно. В таком случае частоту срабатываний реле могут оптимизировать следующие настройки:
а) значения пределов срабатывания реле увеличить в соответствии с качеством сети так, чтобы защищаемое оборудование было терпимо к ним;
б) отрегулировать значение гистерезиса по напряжению.

Краткий видеообзор

Технические характеристики ZUBR D2 red

Категория продукции:
Реле напряжения
Ток, А:
63
Способ монтажа:
На DIN-рейку
Количество фаз:
1 ф. (230 Вольт)
Термозащита:
Есть
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
13 900 ВА
Время отключения нагрузки при снижении напряжения:
0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:
не более 0,04 с
Номинальный ток нагрузки:
63 А (макс. 80 А в течение 10 мин.)
Время задержки включения нагрузки:
3-600 с
Тип реле:
Поляризованное
Потребление тока:
не более 2,8 мА
Сечение провода:
не более 16 мм²
Масса:
0,17 кг
Габаритные размеры (Ш х В х Г):
36 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:
10 000 циклов
Количество коммутаций без нагрузки, не менее:
500 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
больше 10 000
Комплект поставки:
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка

Отзывы и вопросы (16)

Написать отзывЗадать вопрос
Аноним23 сентября 2021
Вопрос:
У будинку ввідний автомат 25А . Тут мінімум 40А. Варто його брати ?
Олексій, інженер тех-підтримки24 сентября 2021

Так, Ви можете встановити реле з запасом.

Аноним21 февраля 2021
Вопрос:
Підкажіть, будь ласка, чим це реле відрізняється від Реле напруги ZUBR D2-40, тільки кольором підсвітки?
Та підкажіть, будь ласка, скільки Ват споживає реле на годину, чи місяць?
Бо бачу цей споживає менше (не більше 2,8 мА) ніж дешевші реле вашого бренду (76мА) , знайшов таку інформацію:
"ZUBR D40 потребляєт 76 мА - это полный ток (активный и реактивный). Счетчик не считает реактивную составляющую.
Согласно замеров потребление устройством составляет не более 1.5 кВт/мес."
Олексій, інженер тех-підтримки22 февраля 2021

Так, тільки кольором екрану.
Енергоспоживання цього реле — не більше 0,35 кВт/міс.
Вірно, енергоспоживання реле ZUBR D становить не більше 1,5 кВт/міс.

Аноним1 января 2021
Вопрос:
При спрацьовуванні реле напруги Zubr D2 red роз'єднується тільки фазний контакт,або обидва(фаза+нуль)?
Олексій, інженер тех-підтримки4 января 2021

Тільки фазний контакт.

Екатерина Кравченко
24 ноября 2020
Преимущества:

качество

Недостатки:

не обнаружены

Комментарий:
Отличное реле, работает уже пол года и оправдал все ожидания.
Аноним11 июля 2020
Вопрос:
Поставив реле Д2-40 показує напругу на 8 Вольт більшу від фактичного (перевірили декількома вольтметрами) як можна зробити коригування показників напруги на реле?
Алексей, инженер тех-поддержки13 июля 2020

Добрый день! Разница в показаниях может возникнуть из-за разного принципа измерения в контрольных приборах. Наши реле измеряют по принципу TrueRMS, сверять показания также нужно прибором с TrueRMS. Если Вы все-таки доверяете своему прибору больше - можете воспользоваться поправкой (юстировкой), согласно инструкции.

Аноним25 июня 2020
Вопрос:
Zubr CV какое количество модулей будут занимать?
Алексей, инженер тех-поддержки25 июня 2020

Два модуля.

Аноним15 июня 2020
Вопрос:
Здравствуйте! Когда можно ожидать модель CV-63 в продаже?
Алексей, инженер тех-поддержки16 июня 2020

Здравствуйте! Реле тока и напряжения ZUBR CV планируется появится в продаже в текущем году. Точнее сроки пока назвать сложно.

Аноним15 мая 2020
Вопрос:
Здравствуйте! Когда появится новинка - CV? Спасибо)
Алексей, инженер тех-поддержки18 мая 2020

Здравствуйте! Сейчас идет работа над оптимизацией устройств серии CV. Точные сроки окончания работ назвать сложно.

Аноним24 апреля 2020
Вопрос:
Здравствуйте. Вопрос по реле напряжения серии D2. Нигде не нашёл официальной информации о температурном рабочем диапазоне.
Алексей, инженер тех-поддержки27 апреля 2020

Здравствуйте, реле проектировалось для установки внутри отапливаемых помещений с температурой окружающей среды в пределах -5...+45 °С, где риск попадания влаги и жидкости должен быть минимален. Однозначно обозначить фактический температурный рабочий диапазон без проведения специальных испытаний и опытной эксплуатации тяжело. Такие испытания планируем провести в текущем году. Забегая наперед можно сказать точно, что при -10...+50 реле будет исправно работать

Аноним15 апреля 2020
Вопрос:
Здравствуйте! Сейчас настраиваю ZUBR D2-50 для дачи и не могу разобраться, какую величину выставить в настройке времени реакции защиты при провале напряжения. Второе - есть ли в линейке вашей продукции УЗО ZUBR?
Алексей, инженер тех-поддержки16 апреля 2020

Чтобы правильно выставить время реакции защиты на провалы напряжения, рекомендуем руководствоваться данны­ми из технической до­ку­ментации к защи­щае­мому оборудованию. В линейке продукции ZUBR УЗО нет.

Аноним4 марта 2020
Вопрос:
Здравствуйте! Подскажите, пожалуйста, когда будет доступна для заказа модель CV-63?
Алексей, инженер тех-поддержки4 марта 2020

Здравствуйте! Сейчас идет работа над оптимизацией устройств серии CV. Точные сроки окончания работ назвать сложно.

Аноним8 февраля 2020
Вопрос:
Добрый день! Скажите у Вас есть модель реле напряжения CV-63? Жду ответа!
Алексей, инженер тех-поддержки12 февраля 2020

Да, в линейке устройств ZUBR есть данная модель. На данный момент, улучшаем устройства серии CV.

Аноним25 января 2020
Вопрос:
Чем реле ZUBR d2-50-red отличается от d-50, кроме габаритов и индикации?
Алексей, инженер тех-поддержки27 января 2020

Измерением напряжения по алгоритму TrueRMS, а также наличием:
- защиты от перегрева;
- профессиональной модели выключения нагрузки (позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения);
- журнала аварийных срабатывание на 100 значений;
- двух типов задержки на включение нагрузки после аварийного срабатывания (задержка отсчитывается или с момента начала аварийной ситуации или с момента ее окончания);
- расшифровки аббревиатур названий пунктов меню;
- настройки яркости экрана и индикатора.

Аноним22 декабря 2019
Вопрос:
Чем реле d2-63 red отличается от d2-63? Только цветом индикатора?
Алексей, инженер тех-поддержки23 декабря 2019

Цветом индикации и ценой.

Аноним18 ноября 2019
Вопрос:
Какой гистерезис срабатывания и отключения защиты? Например, верхний предел напряжения выставлен 250 В. Напряжение в сети поднялось до этого значения. Сработала защита. До какого значения оно должно опустится, чтобы реле включилось вновь? И ли настроить величину гистерезиса?
Алексей, инженер тех-поддержки18 ноября 2019

Добрый день. Величина гистерезиса не настраивается. Согласно заводских настроек гистерезис напряжения - 1 В. Таким образом, если реле сработало по верхнему пределу, 250 В, нагрузка включится после того, как напряжение в сети опустится до 249 В и реле отсчитает установленное время задержки.

Аноним
20 августа 2019
Преимущества:

Нормаль в сети где нет превышения 280

Недостатки:

Нет зашиты от перепада

Комментарий:
При приходе 405в. Выгорел предохранитель внутри и потащил за собой смд диод плюс шим контроле. Просьба писать паспорт что он не расчитан как первая модель с белым дисплеем.первые небыло отказа пока
Алексей, инженер тех-поддержки21 августа 2019

Добрый день. Реле рассчитано на продолжительную работу при 380 В. Вероятнее всего поломка произошла из-за брака viper, это гарантийный случай, а не общее свойство модели в целом. Отправьте пож-та реле в Сервисный центр DS Electronics с описанием неисправности для гарантийного ремонта.
