Монтажний комплект ZUBR SH

Комплект для монтажу інфрачервоної плівки.

Призначений для підключення теплої підлоги на основі нагрівальної плівки до електричної мережі. Щоб забезпечити надійний контакт електричного кабелю з нагрівальним елементом, для цього використовуються конектори та бітумна ізоляційна стрічка.

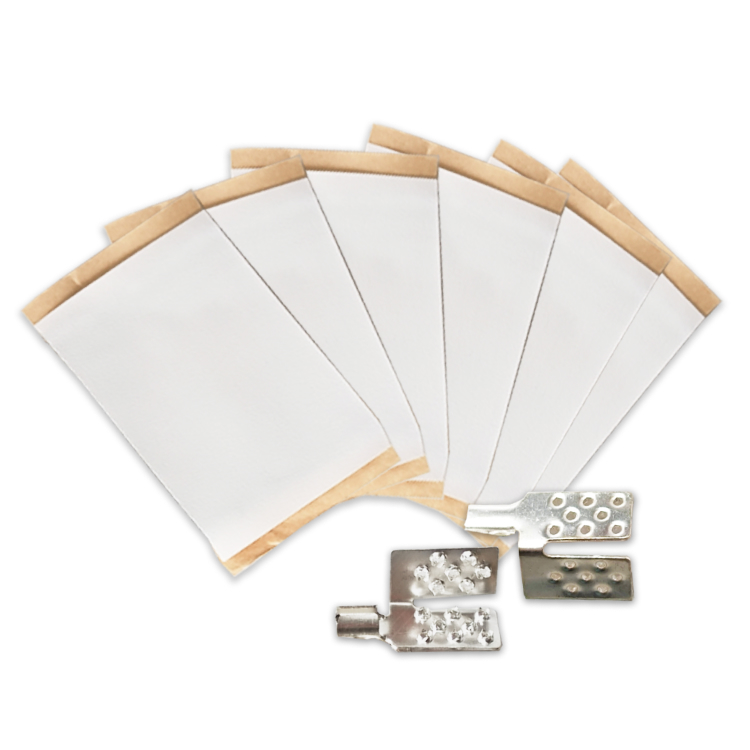

До комплекту входять:

• Конектор (контактна клема) - 2 шт;

• Бітумна ізоляційна стрічка (мастика) - 6 шт.


До конектора через його короткий затискач під'єднують електричний кабель, а через пластинчастий зубчастий затискач під'єднують нагрівальну плівку, як на Рис. 1.
Під час монтажу конектор проколює ізоляційний матеріал термоплівки і входить у зачеплення зі струмоподавальною мідною шиною. Конектор являє собою "крокодил" у верхній частині з кільцем для під'єднання кабелю живлення, а в нижній частині має спеціальні "задирки" для кращого контакту з плівкою. Для підвищення провідності конектор покритий спеціальним посрібленим припоєм. На інфрачервоній плівці є спеціальні струмопровідні мідні смуги. Конектор одягається на плівку так, щоб мідна смуга опинилася всередині "крокодила", і після цього він затискається. У кільце конектора вставляється кабель живлення і теж затискається. Таким чином конектор готовий до роботи і може здійснювати подачу живлення. Перед увімкненням плівки обов'язково переконайтеся, що конектори ізольовані бітумною ізоляцією.

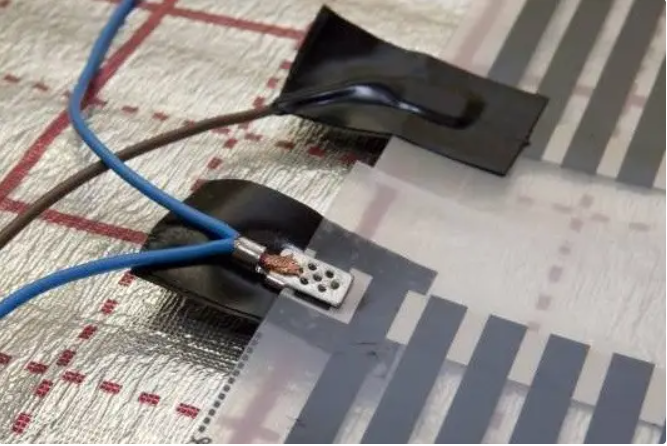

Рис. 1



Правильне використання монтажного комплекту гарантує надійну і довговічну роботу нагрівальної плівки!
