Конектор

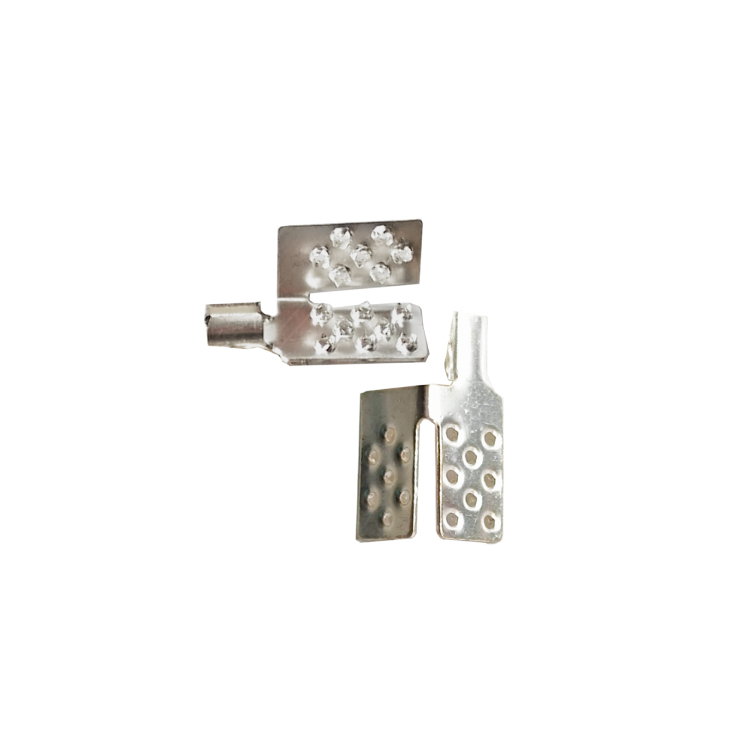

Конектор (контактна клема)

Конектор зі сталі - використовується під час монтажу системи опалення для під'єднання інфрачервоної плівки до електричного кола. До конектора, через його короткий затискач, під'єднується електричний кабель, а через пластинчастий зубчастий затискач під'єднується нагрівальна плівка. Під час монтажу конектор проколює ізоляційний матеріал термоплівки і входить у зачеплення з мідною шиною, що подає струм.

Вид - з'єднувальний конектор
Довжина - 27 мм
Довжина затискної частини - 12 мм
Ширина - 12 мм
Товщина - 0,7 мм

Монтаж конектора

• Одна лопатка сполучної кліпси встановлюється всередину плівки поверх мідної шини, друга лопатка обтискає плівку із зовнішнього боку, тим самим жорстко фіксується.
• Монтаж і встановлення з'єднувальної кліпси зручно проводити спеціальним ручним обтискним пресом або за допомогою плоскогубців.
