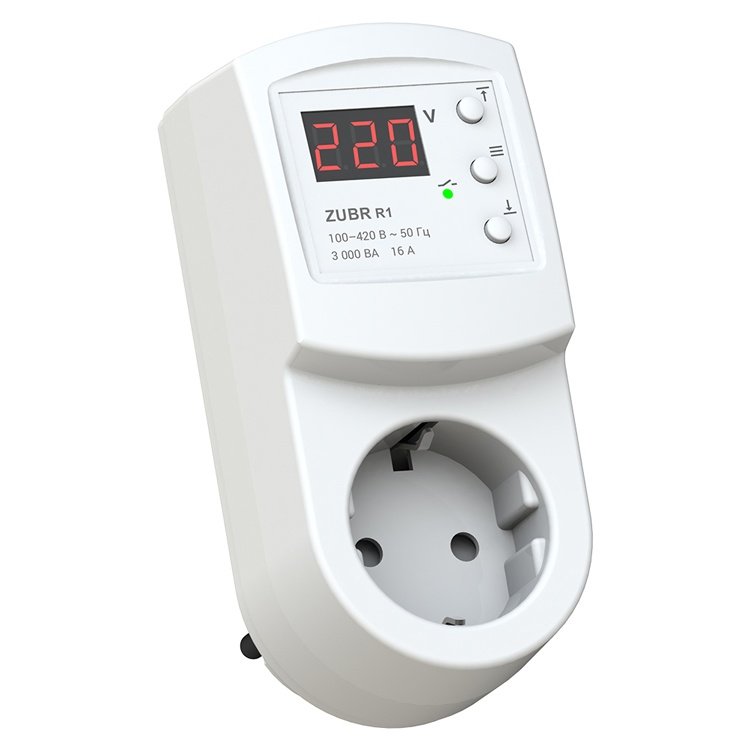

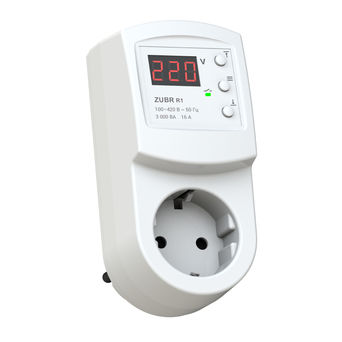

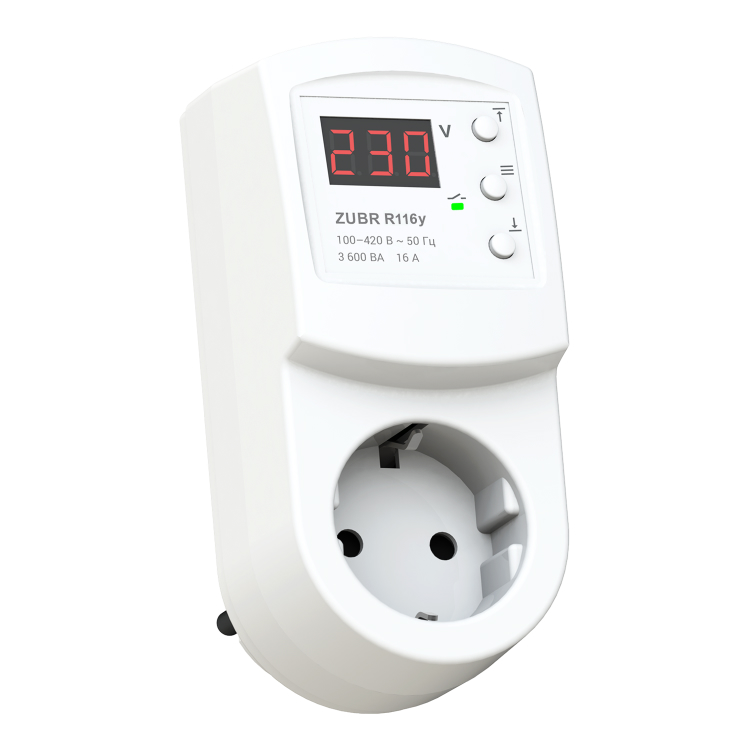

Реле напруги ZUBR R116Y

Реле напруги ZUBR призначене для захисту електрообладнання від не­припустимих стрибків напруги в мережі.

Зверніть увагу, якщо ваше обладнання живиться від інвертора або ДБЖ вихідна напруга яких не синусоїда — дане реле з конденсаторним блоком живлення вам не підходить. Пропонуємо вам розглянути серію SR1 та SR1 red з імпульсним блоком живлення, які вправно справляються з модифікованою синусоїдою або не синусоїдою. Детальна інформація Як правильно обрати реле напруги, якщо у вас генератор, інвертор або ДБЖ за посиланням.

872грн

Доставка

Безкоштовна доставка у відділення Нової пошти

Гарантія

5 років з моменту продажу

Оплата

Повернення або обмін

Протягом 14 днів після отримання товару за умови його невикористання.

  • Опис
  • Характеристики
  • Відгуки
  • Купити в магазині

Реле напруги для встановлення в розетку

Реле напруги ZUBR R1 призначене для захисту обладнання від надмірних коливань напруги в мережі. Особливістю даної моделі є її встановлення у «євро» розетку. Реле вимикає навантаження при перевищенні допустимих меж напруги (максимальних і мінімальних).



Затримка вмикання

Реле ввімкне навантаження через установлений час затримки (від 3 до 600 с) після стабілізації напруги. Це необхідно для додаткового захисту чутливої до частих вмикань/вимикань живлення електротехніки. При підключенні компресорного обладнання, наприклад, холодильника або кондиціонера, ми рекомендуємо встановлювати тривалість затримки в межах 120-180 с.

Професійна модель вимкнення навантаження

Активуйте професійну модель вимкнення навантаження. Вона дозволяє уникнути частих вимкнень обладнання при безпечних за значенням і тривалістю відхиленнях напруги.

Безпека при експлуатуванні

Реле захищене від перегріву: якщо температура всередині корпусу підніметься вище ніж 80 °С, пристрій вимкне живлення з міркувань безпеки. Коли температура опуститься нижче 60 °С, реле відновить подачу навантаження.

Заблокуйте кнопки керування, щоб ніхто випадково не змінив налаштування пристрою. Ця функція дуже корисна, якщо в будинку є діти або реле знаходиться в громадському місці.

Зручність у користуванні

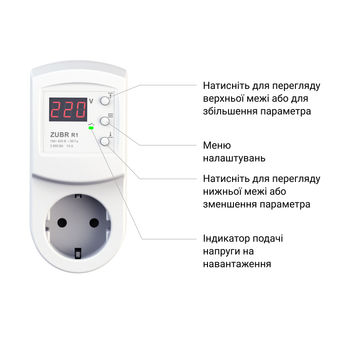

Керування реле здійснюється лише трьома кнопками. Поточне значення напруги відображається на цифровому екрані. Він також показує системні оповіщення та спрощує навігацію в меню.

Відображення напруги відбувається відразу після ввімкнення реле. Якщо напруга знаходиться в межах норми, пристрій ввімкне навантаження, про що сигналізуватиме зелений індикатор.

Технічні характеристики ZUBR R1

Категорія продукції:
Реле напруги
Струм, А:
16
Спосіб монтажу:
У розетку
Кількість фаз:
1 ф. (230 Вольт)
Термозахист:
Є
TrueRMS:
Є
Проф. затримка відключення:
Є
Нижня межа напруги:
120-210 В
Верхня межа напруги:
220-280 В
Номінальна потужність навантаження:
3 000 ВА
Час відключення навантаження при зниженні напруги:
не більше 1,2 с
Час вимкнення навантаження в разі перевищення напруги:
не більше 0,04 с
Час затримки включення навантаження:
3-600 с
Напруга живлення:
100-420 В
Cпоживання струму:
не більше 76 мА
Маса:
0,185 кг ±10%

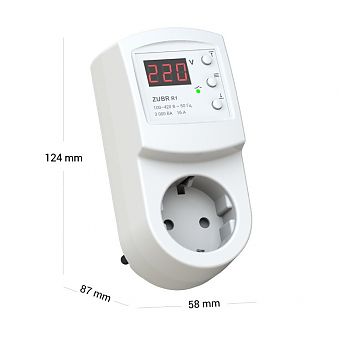

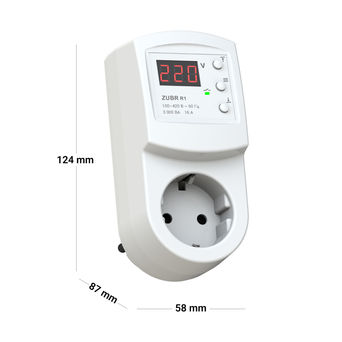

Габаритні розміри (Ш х В х Г):
58 х 124 х 87 мм
Кількість комутацій під навантаженням, не менше:
50 000 циклів
Кількість комутацій без навантаження, не менше:
20 000 000 циклів
Ступінь захисту за ДСТУ:
ІР20
Потужність, ВА:
1 000 - 3 500
Комплект поставки:
реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка

Відгуки та питання (37)

Залишити відгукЗадати питання
Аноним
11 листопада 2024
Аноним
5 жовтня 2024
Володимир
9 вересня 2024
Переваги:

Дуже ефективне...

Недоліки:

Не помічено...

Коментар:
Дякую,дуже добре спрацьовує,особливо при частих перебоях напруги в мережі.... Волинь,Ковель.
Аноним
4 вересня 2024
Аноним
3 серпня 2024
Питання:
Не світиться зеленим пристрій ге включає.
Андрій, інженер технічної підтримки14 серпня 2024

Будь ласка зателефонуйте в технічну підтримку для більш детальної інформації, контакти за посиланням - https://ds-electronics.com.ua/ru/contacts/

Аноним
4 червень 2024
Питання:
здравствуйте
покупал Реле напряжения ZUBR R116Y осенью 2023г. (дата изготовления самого реле 23.05.2023.)
Серийный номер KR116y143363
Перестал работать ( т.е. визуально все работает верхний/нижний предел ,задержка устанавливаеться,на экране все светится ,реле при включении щелкает, Но выхода 220в нет ( т.е. напряжения на выходе совсем нет)
В магазине где покупал реле , сказали обращаться на сайт производителя.

Вы мне можете помочь ?

Андрей, инженер тех поддержки11 червень 2024

Отправляйте реле в сервис по реквизитам ниже с описанием неисправности -
https://ds-electronics.com.ua/support/warranty/

Аноним
19 квітня 2024
Питання:
Доброго дня!Сьогодні придбала таке реле напруги.Чи можна побачити відео як правильно налаштувати роботу. і скажіть будь-ласка чи потрібно підключати таке реле до холодильника LG,в якому є захист від перепаду напруги але стоїть інвекторний компресор??
Андрій, інженер техпідтримки24 квітня 2024

Добрий день. У цьому відео - https://www.youtube.com/watch?v=EWmfYeCiJJY&t=2s. знайдете загальну інформацію про пристрій. Якщо виникнуть додаткові питання,
зателефонуйте, будь ласка, в техпідтримку, Вам допоможуть правильно налаштувати реле для холодильника.

Аноним
1 квітня 2024
Питання:
Доброго дня. В інструкції сказано "Забороняється використовувати пристрій для захисту обладнання, яке живиться від джерел з модифікованою синусоїдою або джерел безперебійного живлення, вихідна напруга яких не синусоїда. Тривала робота (більше 5 хвилин) від таких джерел напруги може пошкодити пристрій і призвести до не гарантійного ремонту.". Тобто можу я підключити до реле цієї моделі ноутбук, холодильник, телефізор?
Андрій, інженер техпідтримки5 квітня 2024

Доброго дня. До реле можна підключати будь-які пристрої, головна умова, не перевищувати загальну потужність у 3000 ВА. Реле не можна підключати до джерел з модифікованою синусоїдою або джерел безперебійного живлення, вихідна напруга яких не синусоїда.

Аноним
30 січня 2024
Питання:
підкажіть будь ласка, що значить "U" на дисплеї?
Андрій, інженер техпідтримки1 лютого 2024

Доброго дня.
Це говорить про те що напруга в мережі вийшла за встановлені межі.
Зверніть увагу що після «U» відображені дві рисочки «U_ _» або «U¯ ¯ » рисочки повідомляють за яку саме межу вийшла напруга ( верхню/нижню).

Аноним
1 листопада 2023
Питання:
В чем разница между моделями R1 и R116y ?
Андрій, інженер тех підтримки

Це одна модель

Аноним
24 грудня 2022
Питання:
Вітаю.
При підключенні пристрою навантаження вимкнено (не горить землена лампочка, і не працює холодильник), на екрані показує рівень напруги 213 В.
Що потрібно робити?
Андрій, інженер тех-підтримки27 грудня 2022

Доброго вечора. Щоб відповісти на ваше запитання, потрібна додаткова інформація. Зверніться будь ласка до нашої Техпідтримки https://ds-electronics.com.ua/contacts/

Аноним
1 грудня 2022
Питання:
які альтернативні моделі є в наявності?
Андрій, інженер тех-підтримки2 грудня 2022

Наразі на сайті немає таких. Зверніться будь ласка до нашого менеджера Олени в месенджер за номером +380686668850 стосовно наявності реле.

Аноним
18 листопада 2022
Питання:
Здравствуйте, когда появится в наличии?
Андрій, інженер тех-підтримки25 листопада 2022

З питанням стосовно наявності зверніться будь ласка до нашого менеджера Олени в месенджер за номером +380686668850.

Аноним
15 жовтня 2022
Питання:
Яка остання існує актуальна версія прошивки та які зміни при порівнянні з попередніми версіями прошивки?
На придбаному реле напруги R116y від 11.10.2022 р. стоїть прошивка версії 15.7, як і зазначено в інструкції. На відео в YouTube демонструється пристрій з версією прошивки 19.7. Доступно: https://www.youtube.com/watch?v=PQhECtEhoqY&t=744s. Дякую!
Андрій, інженер тех-підтримки17 жовтня 2022

На сьогодні актуальна версія прошивки для реле напруги R116y — 15.7. Попередні версії прошивки можуть нічим і не відрізнятися для користувача, тут все залежить від року випуску пристрою. У прошивці 19.7 на відміну від вашої немає журналу аварійних спрацьовувань.

Аноним
19 грудня 2021
Питання:
Добрий день, з 2012 р. у квартирі багатоквартирного будинку встановлено реле D32t. При спрацюванні саме не вмикається. Напругу показує. Для ввівкнення треба переключати автомат. Хоча автоматична затримка стоїть. Чи варто замінювати реле чи автомат? Буду вдячна за відповідь
Олексій, інженер тех-підтримки20 грудня 2021

Добрий день, зверніться до Сервісного центру DS Electronics https://ds-electronics.com.ua/ua/support/warranty/

Аноним
1 липня 2021
Питання:
Доброго дня! Що означає індикації U та два дефіси вверху? З'являється, коли напруга сягає 245-248 В.
Олексій, інженер тех-підтримки5 липня 2021

Доброго дня! Екран реле інформує, що напруга в мережі перевищила задану верхню межу. В такому випадку значення напруги, що вийшло за межу, блимає чергуючись зі вказаною Вами індикацією.

Аноним
14 листопада 2020
Питання:
Говорили что во время грозы надо выключать прибор. Что реле напряжения выходят из строя. Так или нет?
Алексей, инженер тех-поддержки17 листопада 2020

Есть вероятность повреждения реле при попадании молнии, т. к. оно не предназначено для защиты от перенапряжений, вызванных разрядами молний.

Аноним
26 вересня 2020
Питання:
Здравствуйте!!! Поставил реле напряжение на холодильник. Вопрос? Когда размораживаю холодильник. Включаю вилку с реле. Реле без нагрузки не згорить?
Алексей, инженер тех-поддержки28 вересня 2020

Здравствуйте!
Отсутствие нагрузки не скажется на реле.
Определяющим фактором стабильной реле является мощность подключенной нагрузки.
Она не должна превышать 2/3 максимальной мощности, указанной в техническом паспорте.

Аноним
20 серпня 2020
Питання:
Добрый день какие порамитры поставить на телевизор
Алексей, инженер тех-поддержки21 серпня 2020

Добрый день!
Чтобы правильно выставить пределы, рекомендуем руководствоваться данными из технической документации к защищаемому оборудованию.

Аноним
11 липня 2020
Питання:
Не включается блокировка при одновременном нажатии вверх и вниз после 6сек и более
Алексей, инженер тех-поддержки13 липня 2020

Добрый день! Для выяснения причины и уточнения деталей, обратитесь, пожалуйста, в службу технической поддержки DS Electronics. Контакты находятся на этом сайте.

Аноним
4 травня 2020
Питання:
В Днепре в магазинах есть в наличие конкретно о возможности приобретения.
Алексей, инженер тех-поддержки5 травня 2020

Вы можете купить нашу продукцию любым, удобным для Вас способом:
1. На нашем сайте https://ds-electronics.com.ua/support/delivery-and-payment/
2. Или у наших партнеров https://ds-electronics.com.ua/support/buy/dneprovskaya-obl/

Аноним
18 січня 2020
Питання:
Кожних 3 сек.відсікає напругу.працював тиждень добре настройки не міняв.підключений саундбар.що може бути?
Олексій, інженер тех-підтримки20 січня 2020

Яка поточна напруга в момент відключення реле? Можливо іі значення наближене до верхньої межі. В такому випадку вам необхідно трохи підняти верхню межу напруги реле.

Аноним
27 серпня 2019
Питання:
Добрый день. Приобрёл это реле на рынке, проработало 2 года и успешно перегорело, при очередном перепаде напряжения, на рынке гарантийкой и ремонтом не занимаются, послали меня подальше, можно его как-то Вам отдать в ремонт? Спасибо,
Алексей, инженер тех-поддержки28 серпня 2019

Добрый день. Да, для решения вопроса гарантийного ремонта обратитесь пожалуйста в Сервисный центр DS Electronics (https://ds-electronics.com.ua/support/warranty/).

Аноним
5 серпня 2019
Питання:
Здравствуйте как настроить реле к работе холодильника
Алексей, инженер тех-поддержки6 серпня 2019

Добрый день. Пределы напряжения настройте руководствуясь данными из технической документации к холодильнику (максимально и минимально допустимые напряжения для холодильника). Задержку на включение холодильника рекомендуем установить не менее 120 с.

Аноним
5 серпня 2019
Питання:
Добрий день!
Допоможіть, будь ласка, порадою: на які показники виставити ZUBR R1 (R116у) для холодильника Liebherr (компресор звичайний, неінвенторний): верхня і нижня межа напруги, затримка вмикання тощо.
На табличці, як і належить, зазначено напругу 220 - 240 В.
На сайтах офіційних магазинів (FAQ (Часті питання): "У морозильних камерах і холодильники Liebherr не передбачений захист від перепадів напруги в мережі. _Робочий діапазон відповідає європейським стандартам 180-260 В_. Тому при нестабільній напрузі рекомендується придбання відсікача (реле) напруги будь-якої моделі".
На "Розетці" на запитання про допустимий перепад напруги представник компанії Liebherr дає відповідь: "Все бытовые приборы Liebherr разрабатываются с учетом возможных колебаний напряжения. _Допустимы колебания от 187 В до 254 В_".
Олексій, інженер тех-підтримки5 серпня 2019

Доброго дня. Для захисту холодильної техніки, де присутній компресор, рекомендується встановити затримку вмикання навантаження 120-180 с. При налаштуванні меж напруги необхідно керуватися даними з технічної документації до обладнання, що захищається. Отже згідно рекомендацій представника компанії Liebherr встановіть верхню межу 254 В, нижню - 187 В.

Аноним
2 липня 2019
Переваги:

3.5 роки роботи без нарікань

Недоліки:

не вийшов гарантійний термін

Коментар:
Купувала реле у жовтні 2015 року в Розетці, перестав працювати (постійно відключає холодильник ) гарантія 5 років
Ви проводите гарантійний ремонт?
Олексій, інженер тех-підтримки5 липня 2019

Доброго дня. Так, для вирішення питання гарантійного ремонту зверніться, будь ласка, до Сервісного центру DS Electronics.

Аноним
26 березня 2019
Переваги:

Доброго дня .Приїхав мій знайомий розібрав реле і виявив ніби залипла кнопка регулювання на платі. Вдалось вклютити і реле знову працює

Недоліки:

Доброго дня! Після 4 років користування пропала вихідна напруга з реле.Кнопки індикації теж не підсвічуються,але вони працюють на регулювання нижньої та верхньої межі напруги і затримки по часу. Цифрове меню також показує вхідну напругу.Яка причина відмови?Чи можливо налаштувати роботу реле в домашніх умовах?

Коментар:
Вдалось відремонтувати в домашніх умовах
Аноним
23 березня 2019
Питання:
Доброго дня! Після 4 років користування пропала вихідна напруга з реле.Кнопки індикації теж не підсвічуються,але вони працюють на регулювання нижньої та верхньої межі напруги і затримки по часу. Цифрове меню також показує вхідну напругу.Яка причина відмови?Чи можливо налаштувати роботу реле в домашніх умовах?
Олексій, інженер тех-підтримки25 березня 2019

Доброго дня, кнопки реле ніколи не підсвічувалися. Стосовно вихідної напруги: якщо поточна напруга знаходиться між верхньою та нижньою межами, то напруга повинна подаватися на розетку реле після відліку затримки часу вмикання навантаження. Якщо реле не працює по даному принципу, зверніться, будь ласка, до Сервісного центру DS Electronics.

Аноним
19 грудня 2018
Питання:
Здравствуйте. А можно ли через это реле подключить стиральную машину? Напряжение у нас нормальное. Цель защитить машинку от перегорания от скачков будет достигнута?
Алексей, инженер тех-поддержки19 грудня 2018

Добрый день, можно подключить стиральную машину, защитит.

Аноним
2 грудня 2018
Питання:
Здравствуйте. Возможно ли сбросить на заводские установки? После 4 лет эксплуатации неправильно показывает напряжение при стабильном 220 показывает подряд с задержкой в секунду 3 разных значения - 227 - 229 -240.
Алексей, инженер тех-поддержки4 грудня 2018

Добрый день, отправьте пожалуйста Ваше реле в Сервисный центр для выявления и устранения данной неполадки. Подробности отправки читайте у нас на сайте на страничке Поддержка / Гарантия и сервис / Сервисное обслуживание https://ds-electronics.com.ua/support/warranty/

Аноним
24 листопада 2018
Питання:
Можно ли через это реле подключать электродуховку с макс. мощностью 3.5 кВт?
Алексей, инженер тех-поддержки26 листопада 2018

Добрый день, нельзя, максимальная мощность нагрузки не должна превышать 3000 ВА.

Аноним
27 жовтня 2018
Питання:
Если выключить выход удержанием средней кнопки (индикатор OFF), потом отключенный ZUBR R1 вытащить из розетки и вставить обратно и включить средней кнопкой (ON), то сразу выход не включает, а запускает таймер задержки включения — считает, что входное напряжение "пропадало" в момент перетыкания, хотя это нелогично, т.к. в тот момент прибор был выключен кнопкой питания, а значит, по логике, не должен учитывать "сбои" входного напряжения при обесточенном кнопкой включения выходе.
Алексей, инженер тех-поддержки29 жовтня 2018

Добрый день, у реле напряжения ZUBR R1 всегда при подаче нагрузки отсчитывается время задержки на включение, в том же числе, при включении устройства с кнопки.

Аноним
27 жовтня 2018
Питання:
Чи можна це реле ставити на захист газового котла
Олексій, інженер тех-підтримки5 листопада 2018

Доброго дня, можна, але для газових котлів більше підходять стабілізатори напруги, які не просто відключають напругу як Рале, а ще стабілізують ії.

Аноним
6 серпня 2018
Питання:
Можно ли подключить к нему оборудование 2.3кВт при 230В (ток 10А)?
Алексей, инженер тех-поддержки6 серпня 2018

Добрый день, можно, максимальная мощность нагрузки 3000 ВА.

Аноним
2 серпня 2018
Питання:
Его нужно заземлять?
Алексей, инженер тех-поддержки2 серпня 2018

Здравствуйте, само реле ZUBR R116y заземлять не нужно. Необходимо заземлить подключаемое оборудование, если оно требует заземления.

Аноним
18 липня 2018
Питання:
можно использовать реле после стабилизатора?
Алексей, инженер тех-поддержки18 липня 2018

Добрый день, можно использовать, если на выходе у стабилизатора чистая синусоида.

Володимир Боровков
21 травня 2018
Переваги:

Дуже гарна і зручна річ! Краще купити цей пристрій, ніж потім новий холодильник.

Недоліки:

Не виявив
