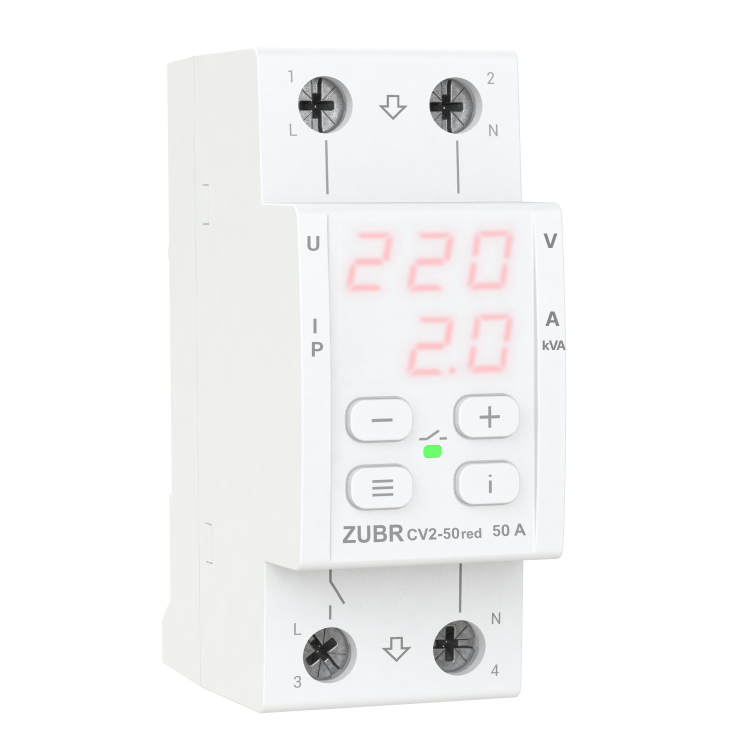

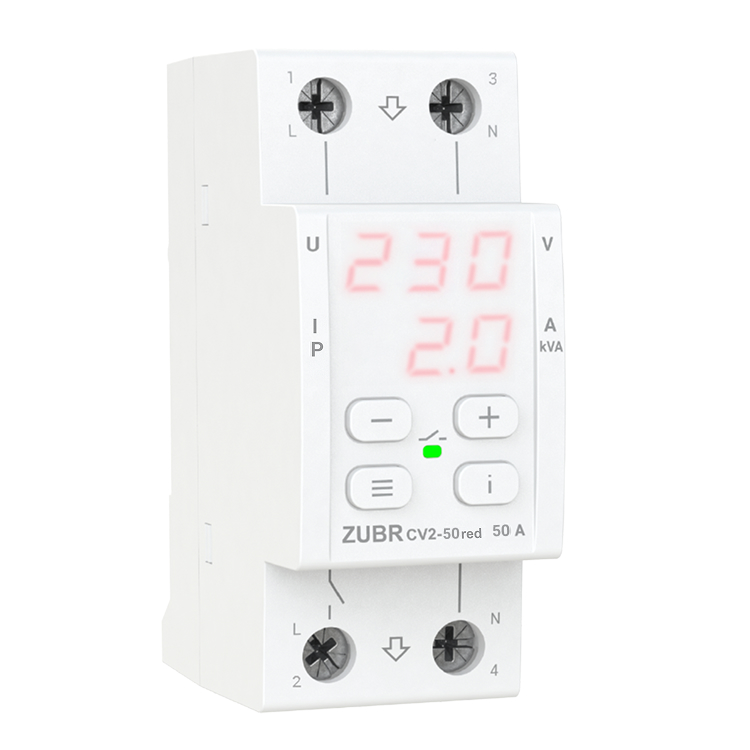

Реле напряжения с контролем тока ZUBR CV2-50 red

Реле напряжения с контролем тока в компактном корпусе

ZUBR CV2 red защищает оборудование от высокого и низкого напряжения, обрыва нуля, а также ограничивает потребление тока или мощности. При отклонениях напряжения ZUBR отключит нагрузку, а при превышении тока или мощности нагрузка отключится через заданное время задержки.

ZUBR CV2 red объединил в себе преимущества трех устройств: компактность и максимум функций от ZUBR D2, контроль по току и мощности от ZUBR MF, углубленные настройки пределов тока от ZUBR I. При этом стоимость ZUBR CV2 red привлекательнее ZUBR MF.

Поскольку современный щит уже включает нулевую шину, то наличие транзита нуля в устройстве перестало быть актуальным. С 2024 года все двухмодульные реле напряжения будут подключаться с помощью трех клемм.

Краткий видеообзор

Высокая точность измерения напряжения и тока благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Профессиональная модель времени выключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.

Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения (см. таблицу ниже). Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования к помехам и перебоям в сети электропитания ITIC (CBEMA).

Скорость отключения нагрузки по умолчанию, и в случае применения Профессиональной модели отключения

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение, ток или мощность при отключении реле или срабатывание ­­защиты от перегрева).

Задержка включения

ZUBR CV2 red позволяет настроить время задержки на включение нагрузки после аварии, а также время задержки отключения нагрузки при превышении допустимых значений тока или мощности.

От завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа подключенного оборудования вы можете установить ее в диапазоне от 3 до 999 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения во всем до­ме пос­ле ава­рийного срабаты­ва­ния ус­­тановите ZUBR R116y для холо­дильной тех­ни­ки, тре­бо­­вательной к длительности за­держки на включение. А в CV2 red оставьте задержку от завода 3 сек.

Углубленные настройки для продления срока службы вашей техники:

Прежде чем применять углубленные настройки, настоятельно рекомендуем убедиться, что верхний или нижний пределы напряжения выставлены в соответствии с качеством именно вашей сети и защищаемое оборудование терпимо к ним.

1. Гистерезис — аббревиатура на экране HУS

Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить границы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование убедитесь, что напряжение отодвинулось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд — аббревиатура на экране rEP

Чтобы исключить пагубное влияние частых кратковременных срабатываний на защищаемую технику задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например, холодильника или кондиционера.
При срабатывании защиты установленное количество раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме в сети или необходимости внести изменения в настройку реле.
Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в Журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то по истечению часа реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину частых срабатываний реле.

3. Время отключения при провале напряжения

Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

Повышенная безопасность благодаря термозащите

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом замигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Если за­щита сра­­бо­та­ет более 5 раз за сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С — реле подскажет об этом появлением на экране точки в конце «oht.» Затем для разблокировки нажмите любую кнопку реле.

Для просмотра тем­пе­ратуры внутри корпуса во время пе­ре­гре­ва наж­мите кнопку «i». Если перегрева нет, то для просмотра температуры удерживайте «i» 21 сек.

Удобство в управлении

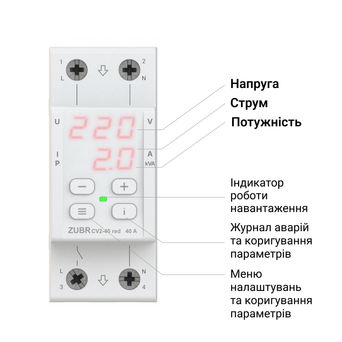

Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка «i» предназначена для просмотра журнала аварийных срабатываний, расшифровки аббревиатур пунктов меню, а также всех измеряемых параметров. Цифровой экран постоянно отображает значение напряжения и тока или мощности, а также выводит системную информацию. Доступна возможность настройки яркости экрана в режиме ожидания.

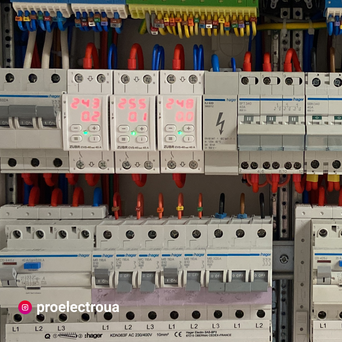

Простая установка

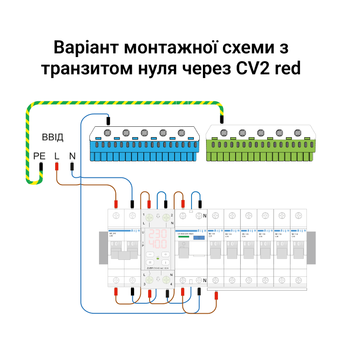

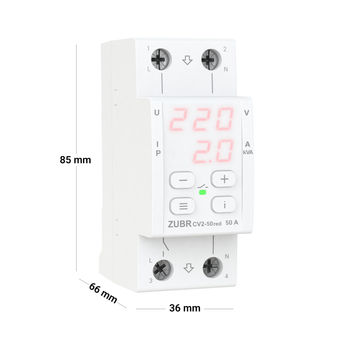

У ZUBR CV2 red удобное стандартизированное подключение вход–выход. Есть возможность подключения без использования нулевой клеммы. Реле ZUBR CV2 red очень компактное, занимает 2 стандартных модуля в распределительном щите оснащенным стандартной DIN-рейкой шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).
