Разновидности и технические параметры реле тока

Виды реле тока и их устройство

Существует несколько видов реле тока, принцип действия которых отличается. Рассмотрим особенности каждого вида:

Первичные обычно являются частью выключателя. Используются в электросетях с напряжением до 1000 В.
Вторичные подключаются через трансформатор, который, в свою очередь, подключен к питанию. Трансформатор снижает ток до значения, которое подходит для функционирования реле и делает устройство универсальным и компактным. Вторичные токовые реле также имеют разделение на подвиды. Устройство каждого из них отличается. Рассмотрим часто встречающиеся виды:

Электромагнитные. Такие устройства наиболее распространенные. В основе их работы лежит принцип электромагнита. Конструкция состоит из сердечника с медной обмоткой, который притягивает якорь с присоединенными контактами. Если питание отключено, то пружина удерживает якорь на некотором расстоянии от сердечника. При подаче напряжения, магнитная сила сердечника притягивает якорь, тем самым переключая подключенные к нему контакты. Разновидностью электромагнитных реле являются поляризованные реле, которые имеют два сердечника с обмотками и один постоянный магнит. Срабатывание происходит в зависимости от того, какой полярности пришел входной сигнал. Существуют электромагнитные реле переменного и постоянного тока.
Индукционные. Взаимодействие тока индуцированного в проводнике, а также переменного магнитного потока лежит в основе их работы. Элементы подбираются так, что при установленной частоте потока совпадают и угол отклонения равен нулю. При изменении частоты будет происходить смещение подвижного элемента, который и будет замыкать или размыкать контакты. Выделяют три типа индукционных устройств: с рамкой, с диском, со стаканом. Используются на переменном токе как защита от электротоков перегрузки.
Дифференциальные. Такие устройства сравнивают силу тока до потребителя (силового трансформатора) и после него. В штатной ситуации оба показателя практически одинаковы, если же возникает короткое замыкание или утечка, то показатели изменяются и равенство нарушается. Происходит срабатывание и отключение от сети. Они часто используются для защиты человека от удара электротоком при контакте с корпусом неисправного устройства.
На интегральных микросхемах. Они работают на полупроводниках (симисторы, тиристоры и пр.). Входящий сигнал проверяется на соответствие установленным показателям. В случае отклонения, устройство разрывает цепь.
Тепловые. Такие устройства имеют биметаллическую пластину, которая при прохождении электротока нагревается и изгибается, замыкая или размыкая контакты. Чем больше электроток, тем быстрее она разогревается.

Реле тока: основные характеристики

Для работы реле необходимо, чтобы его параметры соответствовали поставленным задачам. Это устройство подбирается по следующим характеристикам:

Сила тока (А) – каждое устройство рассчитано на определенный уровень электротока.
Напряжение (В) – диапазон напряжения, в котором происходит нормальная работа устройства.
Мощность срабатывания (Вт) – минимальная мощность подаваемого электротока для нормальной работы.
Мощность управления (Вт) – максимальная мощность электротока, при которой реле может выполнять свои функции.
Точность измерения силы тока (А) – от этого зависит погрешность при срабатывании.
Время срабатывания (секунды) – это разница во времени от момента события до момента срабатывания прибора.
Возможность регулировки срабатывания по времени (секунды) – возможность выставить задержку на включение/отключение устройства при критических нагрузках.
Условия эксплуатации – нужно учитывать в каких условиях устройство будет использоваться: вибрация, повышенная влажность, запыленность и пр.

Это перечень только основных характеристик, на которые следует обращать внимание при выборе токового реле. В зависимости от поставленных задач, этот список может расширяться или же сокращаться.

Особенности реле контроля тока ZUBR I от компании DS Electronics

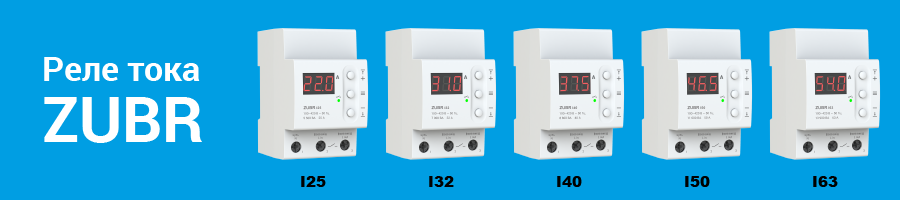

Компания DS Electronics выпускает однофазное реле контроля тока ZUBR I с силой тока в диапазоне от 25 А до 63 А. Они обеспечивают защиту электрических устройств от токовых перегрузок благодаря отключению нагрузки. Предназначается для установки в электрощит на DIN-рейку шириной 35 мм.

Использование реле позволяет оптимизировать работу устройств, которые содержат двигатели. Хорошо подходит для контроля и защиты насосного оборудования и ограничения потребления в ветхих электросетях.

Благодаря функции регулировки задержки на отключение до 240 с, можно не прекращать работу при некоторых перегрузках допустимое время. Если по истечению указанного времени не произойдет нормализация силы тока, то прибор отключит потребителей от питания. Задержка включения позволяет избежать повторных предельных нагрузок и защитить двигатель компрессорного оборудования.

Для определения силы тока в реле ZUBR I используется алгоритм True RMS, который позволяет наиболее точно произвести измерения. Также есть возможность корректировки значений в соответствии с внешними измерительными приборами.

Устройство имеет функцию запоминания значений тока при срабатывании, которые хранятся в его памяти. Также ZUBR I имеет возможность задействовать дополнительные пределы тока.

Для обеспечения пожарной безопасности ZUBR I выпускается в корпусе из негорючего поликарбоната и дополнительно снабжен защитным механизмом, который отключит прибор в случае перегрева.

Заключение

Выбирая реле тока, сопоставляйте его параметры с теми задачами, которые нужно будет выполнить. Убедитесь, что его мощность, а также максимальный ток соответствуют всем подключенным приборам. Лучше взять с запасом около 10-15% . Это позволит не менять реле, если добавится новый потребитель, а также продлит срок службы устройства, т.к. оно не будет работать на пределе.

Правильно подобранное и установленное реле тока обеспечит оптимальную и безопасную работу оборудования долгие годы. Компания DS Electronics предоставляет 5 лет гарантии на реле ZUBR I.
