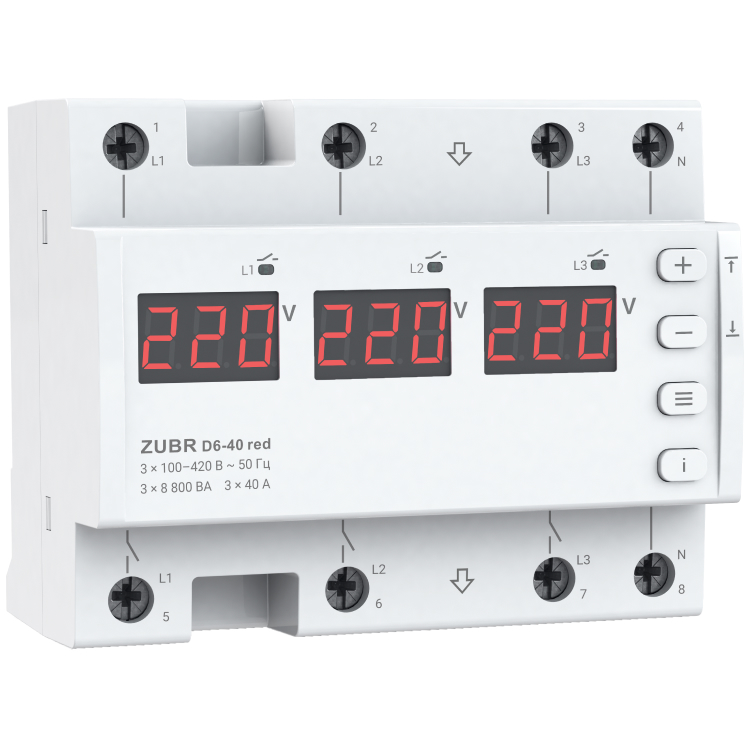

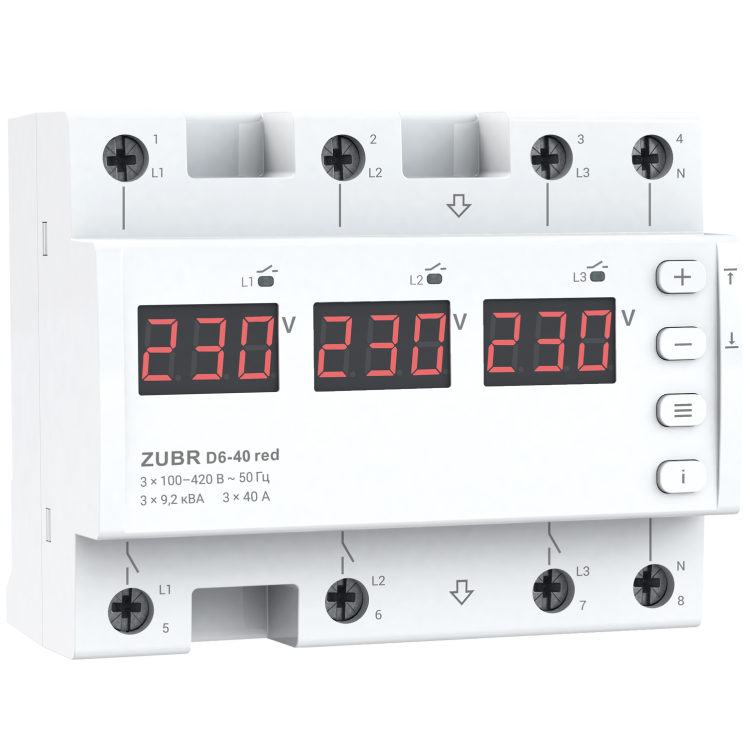

Реле напряжения ZUBR D6-40 red

Сила тока:40 А50 А63 А

Товар закончился

3 228грн

Доставка

Бесплатная доставка в отделение Новой почты

Гарантия

5 лет с момента продажи

Оплата

Официальный сайт производителя

Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, ZUBR DC! Заказывайте напрямую у производителя!

  • Описание
  • Характеристики
  • Отзывы (14)
  • Купить в магазине


Два режима работы

Реле напряжения ZUBR D6 red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.

В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме ZUBR D6 red можно использовать вместо трех однофазных реле!

В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы. В таком режиме ZUBR D6 red можно использовать вместо трехфазного реле с контактором!

Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.

Краткий видеообзор

Выгодное решение и 6 модулей в щите

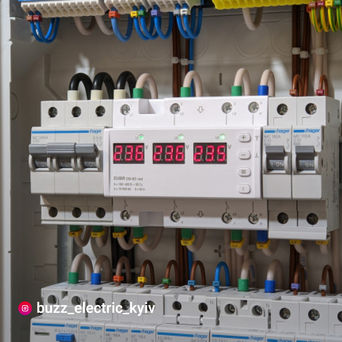

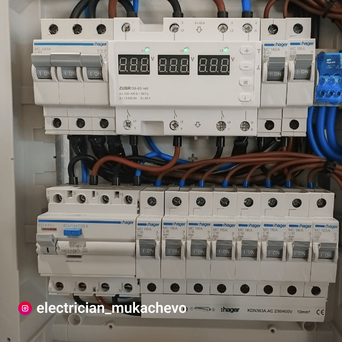

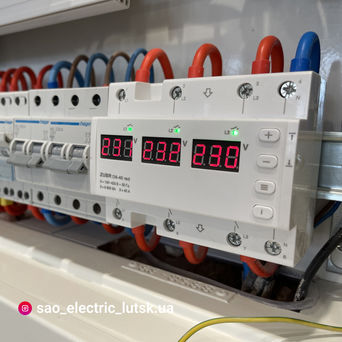

Финансово ZUBR D6 red выгоднее, чем три однофазных реле напряжения. К тому же оно компактное и занимает 6 стандартных модулей в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Точность измерения и профессиональная модель выключения нагрузки

ZUBR D6 red использует метод измерения напряжения в сети — True RMS. Он значительно снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды.

ВАЖНО! Если вы сверяете показания реле с вашим измерительным прибором, проверьте, чтобы принцип измерения вашего прибора тоже был True RMS. Иначе показания реле и вашего измерительного прибора могут отличаться. Если вы все же больше доверяете своему измеряемому прибору, то показания реле можно откорректировать поправкой в показаниях напряжения на экране реле ±20 В.

Вы можете задействовать профессиональную модель задержки времени выключения. Она позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения.

Безопасность и комфорт в пользовании

  • Реле напряжения ZUBR D6 red оснащены защитой от перегрева. Она активируется, если температура внутри корпуса превысит 70 °С.
  • Вы можете посмотреть температуру внутри корпуса в любой момент, для мониторинга состояния реле.

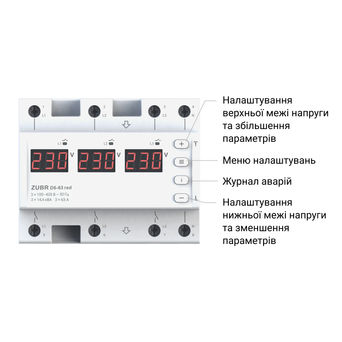

  • Вы можете заблокировать кнопки управления реле, чтобы никто случайно не изменил параметры его работы.
  • Вы можете отключить экраны реле в режиме ожидания, чтобы комфортно использовать реле в жилом помещении. В случае аварии на какой-либо из фаз, экран будет мигать.

Дополнительная безопасность защищаемого оборудования

В ZUBR D6 red реализованы новые функции, использование которых дополнительно предупредит выход из строя защищаемой техники за счет уменьшения повторных срабатываний реле:

  • регулируемое максимальное количество срабатываний защиты подряд;
  • регулируемый гистерезис по напряжению.

Журнал аварийных срабатываний

Журнал способен хранить в энергонезависимой памяти 99 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание термо­­защиты). Чтобы оценить состояние и качество вашей электросети, вы можете сбросить журнал вручную. Так можно проанализировать характер и частоту аварий за определенный промежуток времени. Журнал также сбрасывается при изменении режима работы реле (однофазной и трехфазной нагрузки).

Библиотека фигур для Visio скачать

Технические характеристики ZUBR D6 red

Категория продукции:
Реле напряжения
Ток, А:
3х40
Способ монтажа:
На DIN-рейку
Количество фаз:
3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозащита:
Есть
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
3 x 8 800 ВА
Время отключения нагрузки при снижении напряжения:
0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:
не более 0,04 с
Время задержки включения нагрузки:
3-600 с
Перекос (асимметрия) фаз:
10-80 В
Время отключения при перекосе фаз:
0-30 с
Напряжение питания:
3 х 100–420 В ~ 50 Гц
Масса:
0,43 кг ±10%
Габаритные размеры (Ш х В х Г):
106 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:
10 000 циклов
Количество коммутаций без нагрузки, не менее:
500 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Комплект поставки:
реле - 1 шт, гарантийный талон, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шт

Отзывы и вопросы (14)

Написать отзывЗадать вопрос
Аноним
21 января 2024
Вопрос:
Добрий день.Реле d6-63red не вірно вимірює напругу на двох фазах .Як вирішити цю проблему?
Андрій, інженер тех підтримки22 января 2024

Добрий день. Для вирішення вашого питання зверніться, будь ласка до нашого сервісного відділу за номером телефону - +38 (067) 328-09-88

Аноним
11 июля 2023
Вопрос:
Чому індикатор зелений світиться не над в сима циферблатами в чому причина і поставили реле напруги після інвестора електро станції і кожні декілька хвилин виключає інвектор

Андрій, інженер тех-підтримки25 июля 2023

Відсутнє світіння зеленого індикатору свідчить про те, що реле не ввімкнуло навантаження на відповідній фазі або світлодіод не працює. Щоб розібратися в ситуації, нам потрібно більше інформації, зв'яжіться, будь ласка, з нашою техпідтримкою зручним вам способом https://ds-electronics.com.ua/contacts/

Аноним
5 июня 2023
Вопрос:
Доброго дня! Після першого мотажу реле видало іінформацію L1, L3, L2, підключило навантаження в режимі однофазного навантаження пропрацювало годин 5 та почало видавати помилку Erl на 2 і 3 реле почерговим миганням із значенням напруги, однак навантаження не відімкнуло (напруга перебувала в заданих межах). Після відключення живлення помилка пропала однак через той самий період знову виникла. Після цього було поміняно другу і третю фазу місцями і повторно запущено реле. Після перекидки фаз зауважив що змінився перехід з однофазного режиму в трьохфазний - це відбувалось без розмикання реле на відміну від попереднього підключення., коли при переході з одного режиму в інший було чути розмикання контактів. Однак протягом приблизно такого самого часу знову виникла помилка Erl але тільки на другіому реле без відключення навантаження (напруга перебувала в заданих межах). Також насторожили покази лічильника спрацювання захисту які відображали цифру 75. Очевидно що реле не працює в нормальному режимі, у чому може бути проблема?
Андрій, інженер тех-підтримки16 июня 2023

Доброго дня! Зверніться будь-ласка до служби технічної підтримки DS Electronics: https://ds-electronics.com.ua/contacts/.

Аноним
27 декабря 2022
Вопрос:
Скажіть будь ласка, не очікується надходження ближчим часом реле напруги ZUBR D6-63 red?
Андрій, інженер тех-підтримки27 декабря 2022

Зверніться будь ласка до нашого менеджера Олени в месенджер за номером +380686668850 стосовно наявності реле.

Аноним
20 августа 2022
Вопрос:
Доброго дня.
Щось відбулося на лінії до нашого лічильника, можлива зміна фаз. Реле напруги видало помилку L1: L3, L2 і не подавало напругу. Ми змінили місцями фази, все запрацювало. Наразі, за 12 годин як змінили фази, видає нову помилку "ErL", напруга є, але турбує дана помилка.
Попередня зміна фаз відбулася десь біля трансформатора, проводились "планові" роботи. 2 тижні нас не було вдома і 2 тижні не було електроннергії.
Андрій, Інженер технічної підтримки23 августа 2022

Доброго дня. Так, перша помилка свідчила про порушенням порядку чергування фаз. Помилка на екрані ErL може свідчити про проблему з самим силовим реле, щоб в цьому пересвідчитися потрібно вимкнути пристрій автоматом від живлення 220 вольт на 5 секунд і також зробити скидання до заводських налаштувань. Якщо після всіх виконаних дій помилка ErL залишиться тоді відправляйте до нас у сервісний центр на гарантійний ремонт!

Аноним
8 июня 2022
Вопрос:
Добрый день. Подскажите пожалуйста, можно ли проверить прошивку устройства ZUBR D6-63 red , чтобы убедится что купленное устройство не содержит программных ошибок таких как - (ложная ошибка «обрыв нуля») или других ,до установки устройства в щит (ZUBR D6-63 red будет осылатся на установку в область ,довольно далековато) Устройство было произведено 23.12 .2021года номер KD6-6r001788 может это поможет определить , заранее спасибо за помощь!
Андрей, инженер тех-поддержки8 июня 2022

Добрый день. Свяжитесь пожалуйста с нами по телефону или в мессенджерах по контактам Технической поддержки или оставьте контакт, для связи с Вами.

Владимир
26 декабря 2021
Преимущества:

Компактный информативный простой в обслуживании понятный в эксплуатации.

Недостатки:

Сырой в прошивке

Комментарий:
Обрыв нуля ошибка при падении напряжения. Некорректная работа. Прошу доработать софт. Реле верну продукт хороший но сыроват.
Алексей, инженер тех-поддержки29 декабря 2021

По организационным вопросам обмена устройства по гарантии и не только обратитесь пожалуйста в нашу Техподдержку https://ds-electronics.com.ua/contacts/.

Константин
23 декабря 2021
Преимущества:

НЕТ

Недостатки:

Сам ZUBR D6-63 red и есть недостаток. Хоть бы его протестили, прежде, чем пускать в продажу...

Комментарий:
Продукт очень сырой. Проще его доработать, чем пускать в продажу. Сделайте отзыв всей партии. Ошибка обрыва нуля постоянно. И это виновата прошивка. При нагрузке на одну из фаз на другой фазе падает напряжение до 165 вольт, хотя мультиметр этого не подтверждает. Показывает честные 223 вольта.
Алексей, инженер тех-поддержки29 декабря 2021

Первая партия реле отзывалась нами после старта продаж, потому что % обращений от клиентов по ним был несколько выше, чем по остальным реле ZUBR. И эти обращения были связаны с ложной ошибкой «обрыв нуля». Видимо Вы приобрели устройство на старте продаж и у продавца не было Ваших контактов, чтобы обменять его. Извините за неудобства, с которыми Вам пришлось столкнуться.

На сегодня в товарообороте нет устройств первой партии, прошивка реле изменена, алгоритм ее работы усовершенствован и ложные срабатывания исключены.

Замените Ваше устройство по гарантии. По организационным вопросам гарантии и не только обращайтесь в нашу Техподдержку https://ds-electronics.com.ua/contacts/.

Аноним
6 декабря 2021
Вопрос:
Добрый день
D6-63 для 3-х фазный потребителей есть зашита при обрыве нуля
Алексей, инженер тех-поддержки6 декабря 2021

Добрый день, реле D6-63 защитит от обрыва нуля как в режиме однофазной так и в режиме трехфазной нагрузки.

Аноним
25 октября 2021
Вопрос:
Доброго дня! ZUBR D6-63 red. Встановили , не працює, Err 31, 33. Може порадете рішення...
Олексій, інженер тех-підтримки25 октября 2021

Доброго дня! Щоб розібратися в ситуації, нам потрібна додаткова інформація. Будь ласка зверніться до служби технічної підтримки https://ds-electronics.com.ua/ua/contacts/

Аноним
17 октября 2021
Вопрос:
Как купить в Казахстане ?
Алексей, инженер тех-поддержки18 октября 2021

Оставьте пожалуйста свои контактные данные, наш менеджер свяжется с Вами.

Аноним
5 октября 2021
Вопрос:
Добрый день.
В описании указано, что есть функция контроля обрыва фаз, а в характеристиках она не указана.
Есть ли данная функция или нет?
Алексей, инженер тех-поддержки6 октября 2021

Добрый день. Есть. Ее можно задействовать, если реле работает в режиме трехфазной нагрузки. В инструкции это функция «Контроль отсутствия фаз» и описана она в дополнительных настройках таблицы 3.

Павло
24 сентября 2021
Преимущества:

Окремi контактори, якi легко перемкнкти у трифазне реле

Недостатки:

Не втiлена функцiя перемикача фаз для однофазних навантажень, нема контролю струму (за такi грошi було-би не зайве додати цi функцii).

Комментарий:
Для такого малого набору функцiй - цiна завелика ;(
Питання: Я можу зробити iз ZUBR D6-63 red перемикач фаз, чи ця функцiя не прошита?
Чи будуть моделi iз конторолем струму?
Олексій, інженер тех-підтримки27 сентября 2021

Ні перемикач фаз зробити з реле напруги ZUBR D6-63 red не можливо. Так, моделi iз конторолем струму заплановані, конкретні терміни реалізації назвати поки складно.

Аноним
27 августа 2021
Вопрос:
Доброго дня
підскажіть дане реле може працювати як автоматичний перемикач фаз????
Олексій, інженер тех-підтримки28 августа 2021

Доброго дня, ні.
