Как подключить терморегулятор к обогревателю?

Терморегуляторы для обогревателей торговой марки terneo бывают двух видов в зависимости от способа монтажа — с установкой их непосредственно в электрическую розетку (rz, srz, rzx, pro-z) либо в предварительно смонтированный подрозетник (rol, vt,  pro и sen).

Далее подробнее разберем — как нужно подключать терморегуляторы к обогревателям? Подключение терморегуляторов, предназначенных для розеток, делается следующим образом. Вилку регулятора вставляют в ответную часть стандартной розетки (расчетный ток которой не менее 16 А) с заземляющей клеммой (соединенной с соответствующим контуром здания). Важно обеспечить надежные контакты во всех парах клемм. К штатной розетке терморегулятора нужно подключить вилку, к примеру, от инфракрасного нагревателя (нагрузки). В свою очередь, его ток не может превышать те же 16 А.

Важно помнить, что все терморегуляторы terneo предназначены для эксплуатации исключительно внутри помещений. При этом риски от попадания влаги и водяных брызг в месте монтажа этих регулирующих устройств должны быть сведены к минимуму. Монтировать регуляторы в бассейнах, ванных и туалетных комнатах, кухнях следует так, чтобы полностью исключить случайные попадания брызг на них. Не рекомендуется устанавливать терморегуляторы рядом с нагревательным / охладительным оборудованием или на уровне пола. Также регулирующие устройства нельзя подвергать воздействию сквозняка и прямого солнечного света.

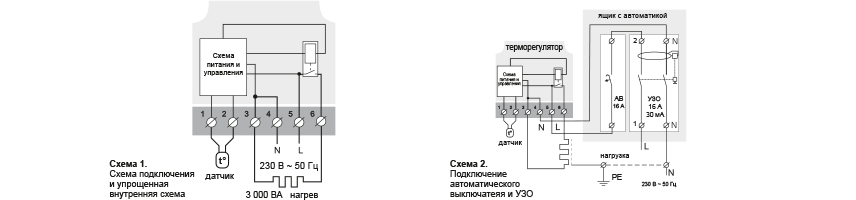

От короткого замыкания цепь питания нагревателя защищает автоматический выключатель (АВ). Его обязательно устанавливают перед терморегулятором. АВ должен быть рассчитан на номинальный ток до 16 А. Его подключают в разрыв фазного проводника в соответствии со схемой 2. Устанавливают АВ внутрь распределительного щитка. Аналогично, чтобы защитить пользователей от поражения током утечки, поставьте также в щит устройство защитного отключения (УЗО). Важно — ток, коммутируемый терморегулятором, должен быть не более 2/3 от максимальной величины, приведенной в паспорте устройства.

Теперь рассмотрим, как подключить обогреватель через терморегулятор, который смонтирован в подрозетник.

Для устройств моделей rol, vt и pro важно отметить следующее. При первом включении нужно обязательно внести в настройки этих терморегуляторов мощность, которую нагреватель (нагрузка) потребляет от электросети. Это позволит термодатчику более правильно измерять температуру, а терморегуляторы моделей pro и pro-z за счет этого правильнее ведут статистику энергопотребления нагрузки.

Все терморегуляторы, устанавливаемые в подрозетник (rol, vt, pro и sen), надо монтировать на внутренних стенах помещений, не освещаемых напрямую солнцем и вдали от мощных потоков воздуха (сквозняков). Это делается для корректного измерения температуры встроенным датчиком. Допустимая высота установки терморегуляторов равна 0,4 – 1,7 м относительно уровня пола (рис.1). Перед установкой в стене делают круглое углубление под монтажную коробку (стандартный диаметр 60 мм) и канавки, в которые укладывают и фиксируют провода питания. Их с запасом заводят в подрозетник.

Затем для терморегуляторов выполняют электрические соединения. С регулятора демонтируют декоративную лицевую панель, помещают его внутрь подрозетника и закрепляют там винтами. Соединительные клеммы терморегуляторов рассчитаны на провода сечением до 2,5 мм² (рекомендуется не меньше, чем 2 × 1 мм²). Чтобы уменьшить механические усилия на клеммах, используют многожильный провод из мягкого металла (медь). Алюминий крайне не желателен. Жилы обжимают в клеммах с помощью отвертки с плоским лезвием (ширина не более 3 мм), момент затяжки не должен превышать величину 0,5 Н × м. Более широкое лезвие инструмента может повредить клеммы. Это ведет к отказу в гарантийном ремонте терморегулятора.

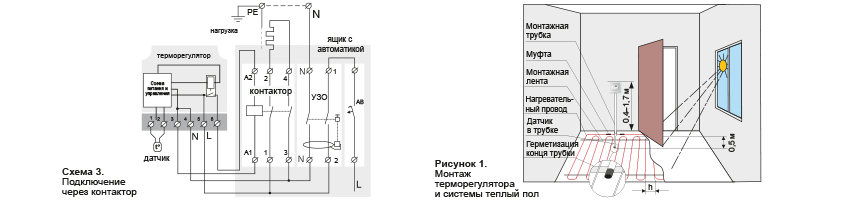

Важно контролировать, чтобы коммутируемый регулятором к обогревателю ток не превышал 2/3 паспортного. В противном случае нагреватели подключают посредством контактора (схема 3). В его качестве может выступить подобранное (на соответствующий ток) силовое реле либо магнитный пускатель. Это делается в нескольких случаях:

• Если питающее напряжение может сильно превысить 230 В, что приведет к возрастанию мощности, потребляемой нагрузкой.
• К регулятору надо подключить один или несколько нагревателей, суммарная мощность которых больше 3000 ВА. При этом мощность нагрузки в терморегуляторе надо устанавливать минимальной для правильных показаний датчика температуры воздуха.
