Принцип работы реле контроля напряжения

Реле напряжения - это устройства с автоматическим срабатыванием, которые защищают электрическую технику от возможного понижения / повышения напряжения (относительно номинального значения 230 В) в однофазных сетях. Есть приборы, предназначенные для тех же функций при трехфазном питании. При отклонении значений напряжений в любую сторону такое реле отключит нагрузку. Что, в свою очередь, исключит негативное влияние бросков напряжения на эксплуатируемое электрооборудование.

Причинами отклонений напряжения в сети могут быть такие факторы:

— При обрыве воздушной линии электропередач напряжение может достигать 380 В, что вызовет перегорание большинства бытовых электроприборов.

— Разрыв нулевого провода ветром либо по другим причинам приводит к возрастанию напряжения и выходу электроприборов из строя.

— Если объект (здание) находится на большом расстоянии от понижающего трансформатора, возрастают потери в соединительных проводах, что ведет к сильному понижению значений напряжения на входе в дом с последующей поломкой техники.

— Если в сеть включен потребитель значительной мощности, то эта фаза перегружена. В результате напряжение на ней падает ниже номинального, приводя к сгоранию электротехники.

Следует помнить, что реле напряжения работают в диапазоне напряжений 100 – 420 В. Поэтому они не в состоянии защитить электрические приборы от импульсных молниевых разрядов, достигающих несколько тысяч вольт.

Конструктивная схема всех типов реле напряжений состоит из 2-х основных частей – силовой и электронной. В составе электроники имеется микропроцессор, предназначенный непосредственно для контроля напряжения. Если его значение вышло за заданные границы, микропроцессор подает сигнал на силовую часть реле. А она оперативно (от долей до нескольких секунд) отключает напряжение от нагрузки. Эта характеристика реле напряжения называется его быстродействием.

Пределы срабатывания (по напряжению) у всех реле ZUBR составляют:

— Нижний 120 – 210 В.

— Верхний 220 – 280 В.

После стабилизации напряжения в сети у реле срабатывает таймер задержки подключения приборов (3 - 600 с). Это дополнительный фактор защиты компрессорного оборудования, которое чувствительно к частым повторным пускам. Для него рекомендуется устанавливать время задержки 120 - 180 с.

Настройка реле (пороги срабатывания, время задержки и т. д.) осуществляется при помощи трех кнопок (механических либо сенсорных).

У всех реле торговой марки ZUBR (кроме D16, D25-63) реализован алгоритм True RMS, который обеспечивает более точное измерение напряжения и отключение питания от нагрузки до того, как последняя получит повреждения. Благодаря True RMS уменьшается влияние сетевых помех на измерение напряжения, форма которого отлична от синусоиды.

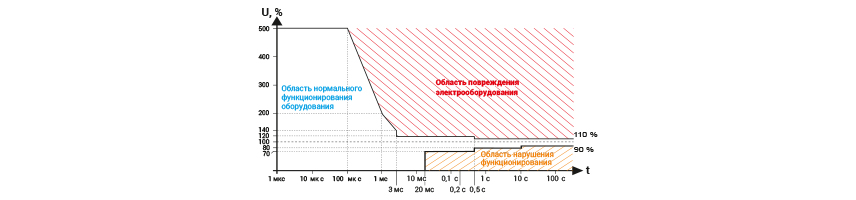

Во всех моделях реле напряжения ZUBR (исключая D16, D25-63) имеется профессиональная модель времени отключения нагрузки. Она не отключает защищаемое оборудование при безопасных по величине и длительности отклонениях напряжения. За основу взята кривая «ITIC (CBEMA) Curve» (http://www. home.agilent.com/upload /cmc_upload/All/1.pdf?&cc=UA&lc=eng). Она называется графиком терпимости подключаемого оборудования и содержится в прошивке микропроцессора реле напряжения. В том случае, когда забросы напряжения, а также их продолжительность не больше, чем запас прочности подключаемой нагрузки, отсоединение питания с нее не делается.

Все реле контроля напряжения ZUBR снабжены энергонезависимой памятью, с помощью которой сохраняются все настройки параметров их работы и критические значения напряжения.

Также они (кроме линии D) имеют встроенную защиту от перегревов. А в линейке Dt применена интересная функция. С целью увеличения продолжительности ресурса ее контактной группы и снижения ее искрения нагрузку коммутируют в максимальной близости к моменту перехода синусоиды через нулевое значение.
