Обрыв нуля: что это, почему происходит и какие способы защиты есть

Что такое ноль, фазное и линейное напряжение?

Электроэнергия подаётся к потребителю по линейным кабелям. Нулевой проводник (нейтраль) используется в электросети для возврата тока от потребителя обратно к генерирующей станции. Нейтраль в нормальном состоянии выступает в роли защиты и не имеет напряжения.

От генераторной станции электроэнергия передаётся потребителю по трёхфазной сети. Она состоит из трёх проводников с рабочим напряжением, а также нулевого и заземляющего проводников. Пара рабочих проводников имеют между собой напряжение 380 В, которое называют линейным. Рабочий проводник и ноль в паре имеют напряжение 220 В – фазное.

При помощи ноля также происходит саморегулирование нагрузки в трёхфазной сети. При неравномерной нагрузке на фазах излишек тока сбрасывается на нейтраль и система автоматически уравновешивается.

К чему приводит обрыв нулевого провода, какие виды обрыва бывают?

Если нулевой проводник выступает в роли защиты, почему же его обрыв опасен? Для ответа на этот вопрос рассмотрим ситуацию обрыва в трёхфазной и однофазной сетях.

Обрыв нуля в трехфазной сети

Трёхфазная сеть построена таким образом, что электрический ток идёт по рабочему проводнику к потребителю и уходит в нейтраль. Напряжение в нормальной ситуации между ними 220 В. В случае, когда ноль отключен, потребители будут подключены по схеме «звезда без нулевой магистрали». Это значит, что каждый потребитель получит не фазное стабильное напряжение в 220 В, а «гуляющее» от 0 до 380 В линейное. Это происходит из-за перекоса фаз, т.е. неравномерной нагрузки на разных фазах.

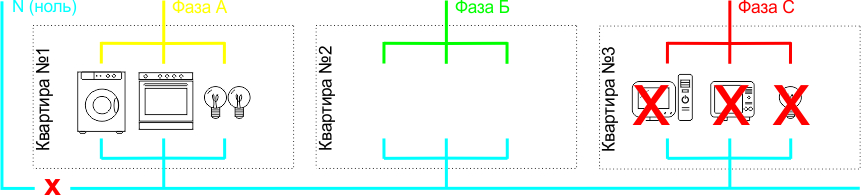

Как пример, возьмём три квартиры, которые подключены к разным фазам. Жильцы первой квартиры находятся дома и используют стиральную машину, электрическую печь и другие электроприборы. Во второй квартире никто не живёт, поэтому все приборы отключены от сети. В третьей же все ушли на работу, оставив в режиме ожидания некоторую технику. В случае обрыва нуля, в квартире № 1 техника прекратит работу или будет работать со сбоями, т.к. напряжение просядет до 50...100 В, а в квартире № 3 подключенные приборы получат 300...350 В и выйдут из строя, возможен пожар. Квартира № 2 не пострадает, т.к. вся техника отключена.

Это случается потому, что при обрыве нейтрали (в ситуации с большим суммарным сопротивлением) получается большее напряжение, которое и провоцирует выход из строя техники.

Обрыв нуля в однофазной сети

В однофазной сети обрыв нейтрали опасен для человека. Это можно объяснить тем, что в розетке появляется опасный потенциал там, где был ноль. Особенно опасна эта ситуация в системах с заземлением TN-C, т.к. используется совмещенный нулевой и заземляющий проводник PEN. Поэтому при обрыве провода, на открытых неизолированных частях корпуса электроприборов появляется потенциал опасный для жизни человека.

Причины обрыва нулевого провода

Основными причинами обрыва нейтрали является изношенность электросетей и непрофессионализм некоторых горе-электриков, которые допускают монтаж проводки, не придерживаясь необходимых правил. Не доверяйте непрофессионалам!

Как найти обрыв нуля?

Для того чтобы найти обрыв нейтрали в квартире нужно осмотреть все подключения в щитке. Увидеть и устранить такую проблему не сложно. Другое дело если провод перегорел где-то в стене. Для поиска поврежденного участка под отделкой необходимо использовать специальные тестеры.

Если же нулевой провод перегорел на стояке в подъезде, то эту проблему должны решать электрики со специальной службы. Задача владельца квартиры – обеспечить электробезопасность собственного жилья.

Какая есть защита от обрыва нуля?

Для защиты людей и техники от последствий обрыва нуля необходимо использовать на входном щите специальные защитные приборы: реле напряжения, УЗО или дифавтомат. Реле напряжения поможет уберечь технику от перепадов напряжения. УЗО и дифатомат сработают при утечке тока, что защитит человека от опасного удара электричеством.

Компания DC Electronics является производителем реле напряжения ZUBR, которые помогут защититься от последствий не только обрыва нуля, но и других аварийных ситуаций в электросетях.

Широкий ассортимент выпускаемых реле позволяет выбрать прибор с рабочим током от 16 до 63 А, мощностью до 13900 ВА. Для удобства установки устройства выполнены в разных формфакторах: под DIN-рейку или для установки непосредственно в розетку.

В любой модели есть функция задержки на включение после срабатывания, что позволяет уберечь технику от повторных скачков напряжения. Использование алгоритма True RMS обеспечивает большую точность измерения.

Также следует отметить высокую пожаробезопасность реле ZUBR. Все устройства изготовлены из поликарбоната, который не поддерживает горение. Большинство приборов имеют дополнительную термозащиту, которая отключит питание в случае нагрева реле свыше установленных показателей температуры. После остывания прибор включится снова. Это убережет жилье от возможного возгорания.

При производстве реле ZUBR используются комплектующие таких производителей как EPCOS, Samsung, HTC и пр. Это обеспечивает высокую надёжность и долговечность устройств. Компания DC Electronics предоставляет 5 лет гарантии на реле ZUBR.

Заключение

Обрыв нуля это серьёзная аварийная ситуация, которая может повлечь за собой ряд негативных последствий, как для техники, так и для самого человека. Установка реле напряжения в автоматическом режиме отключит питание в случае аварии, что поможет сохранить технику и избежать возгорания при перенапряжении. В комплекте с другими защитными устройствами этот прибор поможет обеспечить максимальную защиту вашего дома от различных нештатных ситуаций в электрической сети.
