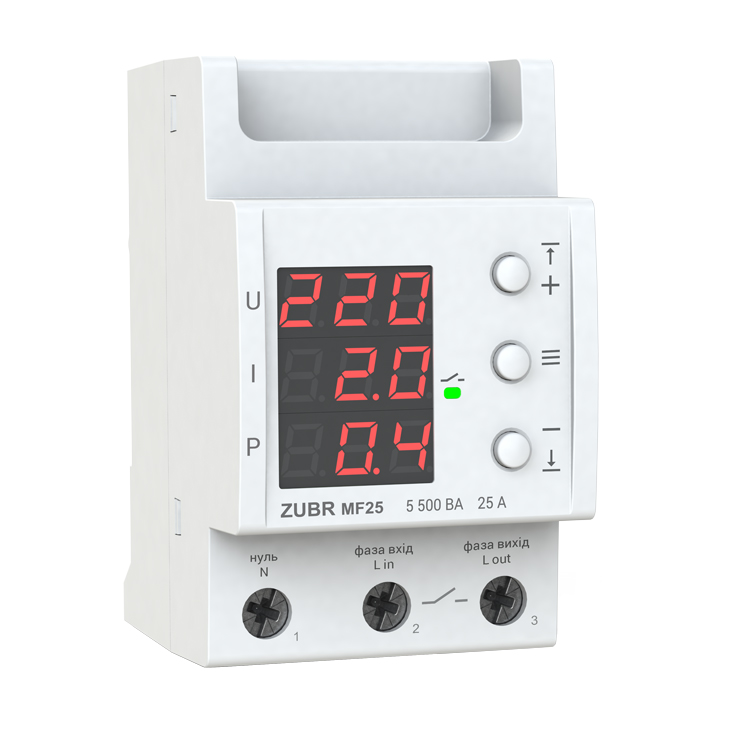

Многофункциональное реле ZUBR MF 25

Сила тока:25 А32 А40 А50 А63 А
  • Контролирует недопустимые отклонения напряжения, превышение потребления тока и активной мощности.
  • Оснащено задержкой на включение и выключение нагрузки.
  • Импульсный блок питания уменьшает потребление энергии самим реле.
  • Точность измерения благодаря алгоритму True RMS.
  • Запоминание максимальных значений тока, мощности, и критического отклонения напряжения в энергонезависимой памяти.
  • Встроенная термозащита.

Товар закончился

1 165грн

Доставка

Бесплатная доставка в отделение Новой почты

Гарантия

5 лет с момента продажи

Оплата

Официальный сайт производителя

Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, ZUBR DC! Заказывайте напрямую у производителя!

  • Описание
  • Характеристики
  • Отзывы (26)
  • Купить в магазине

Многофункциональное реле

Многофункциональное реле ZUBR MF предназначено для защиты однофазной электросети от недопустимых отклонений напряжения, а также превышения потребления тока и активной мощности. С его помощью вы можете ограничивать потребляемую активную мощность подключенного оборудования. Реле действует по принципу отсекателя: при превышении установленных значений — отключает нагрузку.



Задержка включения нагрузки

Реле возобновит подачу нагрузки через установленное время после окончания аварийной ситуации и стабилизации напряжения в сети. Вы можете настроить время задержки подачи нагрузки от 3 до 600 с. Для чувствительного к частым включениям/выключениям питания оборудования (холодильники, кондиционеры и др.) мы рекомендуем устанавливать значение задержки на 120-180 с.

Вы можете настроить задержку выключения нагрузки при безопасном превышении потребления тока и активной мощности. Диапазон времени задержки составляет от 0 до 240 с.

Подача напряжения произойдет по окончании времени задержки (сработает зеленый индикатор).

Точность измерения напряжения и тока

Реле обеспечивает высокий уровень точности измерения уровня напряжения, тока и активной мощности благодаря использованию алгоритма True RMS. Но вы можете скорректировать отображение этих параметров согласно вашему контрольному устройству.

Безопасность при эксплуатации

Корпус устройства изготовлен из негорючего поликарбоната. Также реле оснащено термодатчиком, который защищает от перегрева.

Простое управление

Управление многофункциональным реле осуществляется всего лишь тремя кнопками. Для установки верхнего и нижнего предела допустимого напряжения используется соответственно верхняя и нижняя кнопки. Средняя кнопка открывает меню, где вы можете настраивать максимальный ток и потребляемую мощность. В меню устанавливается время задержки включения напряжения, а также время отключения подачи нагрузки при превышении допустимых значений тока и мощности.

Реле сохраняет критические значения напряжения, тока и активной мощности в энергонезависимой памяти.

Удобный монтаж

Многофункциональное реле устанавливается в распределительный щиток на стандартную DIN-рейку. Ширина устройства составляет всего 53 мм.

Пример монтажной схемы  ZUBR MF63 на автоматике Hager скачать

Пример монтажной схемы  ZUBR MF63 на автоматике Schneider скачать

Библиотека фигур для Visio скачать

Технические характеристики ZUBR MF

Категория продукции:
Реле напряжения, Многофункциональное реле
Ток, А:
25
Способ монтажа:
На DIN-рейку
Количество фаз:
1 ф. (230 Вольт)
Термозащита:
Есть
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
5 500 ВА
Время отключения нагрузки при снижении напряжения:
176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
Время отключения нагрузки при превышении напряжения:
свыше 264 В - 0,04 с, 220-264 В - 0,5 с
Основной предел тока:
0,1-25 А
Ограничение активной мощности:
0,1-5,5 кВт
Точность измерения силы тока:
±0,1 А ±2 %
Номинальный ток нагрузки:
25 А (макс. 30 А в течение 10 мин.)
Время задержки включения нагрузки:
3-600 с
Время задержки выключения нагрузки:
0-240 с
Тип реле:
Электромагнитное
Напряжение питания:
100-420 В
Сечение провода:
не более 16 мм²
Масса:
0,21 кг ±10 %

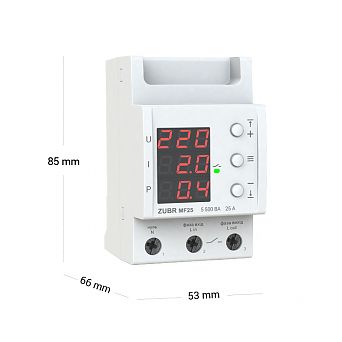

Габаритные размеры (Ш х В х Г):
53 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:
100 000 циклов
Количество коммутаций без нагрузки, не менее:
1 000 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
5 001 - 7 000
Комплект поставки:
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка

Отзывы и вопросы (26)

Написать отзывЗадать вопрос
Аноним
9 ноября 2024
Аноним
6 октября 2024
Аноним
4 сентября 2024
Аноним
30 апреля 2024
Вопрос:
Підкажіть, як поведе пристрій, якщо на вихід фази з реле подати живлення від генератора на деякий час (при умові, що автомат з централізованої мережі по фазі вимкнуто)?
Цікавить, він просто не буде функціонувати (влаштовує), чи вийде з ладу, або просто буде показувати напругу?
Андрій, техпідтримки6 мая 2024

Таке підключення дозволяється, реле не вийде з ладу.

Аноним
19 марта 2024
Вопрос:
Добрий день. Питання по реле MF 63 - постійно світиться напис "ron"(верхній рядок) "20" (нижній рядок)? При спробі скинути на заводські налаштування напис "def" не зникає та реле не перезавантажується? При цьому напруга на виході є. Що робити?
Андрій, інженер техпідтримки22 марта 2024

Добрий день. Будь ласка, відправте реле до нашого сервісного центру, для вияснення несправності. За посиланням, описані деталі відправки пристроїв до сервісного центру - https://ds-electronics.com.ua/support/warranty/

Аноним
24 января 2024
Вопрос:
Доброго дня.
Чому при встанвленій верхній межі в 255 вольт, реле спрацьовує при досягненні аж 257 вольт? При зниженні напруги до 254-255В починає вмикатись таймер, при повторному піднятті напруги реле спрацьовує не при 255В, а при 257В.?
Андрій, інженер техпідтримки26 января 2024

Добрий день. Зверніться будь ласка до служби технічної підтримки для уточнення деталей за телефоном: +38 (067) 328-09-88, +38 (050) 450-30-15.

Аноним
19 декабря 2022
Вопрос:
Доброго дня. Коли очікувати на появу на реле напруги ZUBR MF 63?
Аноним
20 ноября 2022
Вопрос:
Добрий день. Чим відрізняються MF63 від CV2-63?
Я так розумію, що перевагою MF63 є якісніше реле на міліон відключень, та можливість одночасного контролю і струму і потужності. А перевагою CV2-63 є компактність, пам'ять на 100 спрацювань. Це вірно?
Також залишилось під питанням, чи в обох моделях можливі регулювання гістерезису; захист від частих спрацьовувань при нестабільній мережі; та професійна модель виключення навантаження?
І чи є захист від перегріву в MF63? (Наскільки я пам'ятаю, рік тому цей захист не був заявлений у MF63)
Андрій, інженер тех-підтримки28 ноября 2022

Добрий день. У MF63 та CV2-63 red однакова кількість комутацій реле, вони обидва одночасно контролюють струм або потужність та в обох є захист від перегріву. Окрім компактності та журналу аварій на 100 спрацьовувань перевагами CV2-63 red перед MF63 також є захист від частих спрацьовувань за напругою, регульований гістерезис за напругою, регульований час відключення при провалі нагруги, поглиблене налаштування меж струму, регулювання яскравості екрану та блокування кнопок.

Аноним
23 октября 2022
Вопрос:
Стосовно робочої температури. Мінімальна -5°С це критично і за нижчої воно принципово не працює? Чи є нюанси та умови виконавши які вдастся використовувати в зовнішньому щитку з усіма захистами IP67+ та паробар'єрами.
Андрій, інженер тех-підтримки25 октября 2022

Реле проектувалося для установки всередині опалювальних приміщень з температурою навколишнього середовища в межах -5...+45 ° з, де ризик потрапляння вологи і рідини повинен бути мінімальний. Однозначно позначити умови чи фактичний діапазон робочих температур без проведення спеціальних випробувань і дослідної експлуатації важко. Такі випробування плануємо провести в найближчому майбутньому. Забігаючи наперед можна сказати точно, що при -10...+ 50 реле буде справно працювати.

Аноним
21 октября 2022
Вопрос:
Який мінімальний час вимкнення при перевищенні по струму/потужності?
Андрій, інженер тех-підтримки25 октября 2022

Мінімальний час вимкнення в ZUB MF при перевищенні по струму/потужності — не більше 0,04 секунди.

Аноним
13 сентября 2022
Вопрос:
Как правильно настроить параметр toF? Задержку отключения нагрузки при срабатывании за током или за превышение мощности. Диапазон времени задержки составляет от 0 до 240 с. По умолчанию ( по стандарту прибора идёт 5секунд) Так сколько секунд правильно выставить параметра toF? Так как был печальный опыт погорела вся техника в квартире и по всему дому у жильцов!
Андрей, инженер тех-поддержки14 сентября 2022

Чтобы защитить технику настройте в первую очередь такие параметры как: пределы отключения по напряжению, предел срабатывания по току и задержку включения нагрузки после аварии. Пределы отключения по напряжению установите руководствуясь техническими паспортными данными к Вашей технике. Предел срабатывания по току — согласно общему потреблению подключенных к реле бытовых приборов. Задержку включения нагрузки после аварии увеличьте до 120–180 с, если среди защищаемой техники есть техника с компрессором. Если у Вас остались вопросы, обратитесь пожалуйста в службу технической поддержки по телефону или в мессенджер https://ds-electronics.com.ua/contacts/.

Аноним
10 августа 2022
Вопрос:
Какие требования к току для того чтобы реле подключило нагрузку? У меня оно стоит после генератора дизельного, от которого номинально 2 фазы. Типа нет нуля. Также генератор дает 44Гц, вместо 50. Напряжение - стабильные 230В. Отлично себя ведет с городской сетью.

Вопрос - реле не подключает нагрузку из-за частоты, отсуствия настоящего нуля или форма синуса с генератора недостаточно синусная?
Андрей, инженер технической поддержки15 августа 2022

При значительном отклонении формы сигнала и частоты от номинала, реле может не правильно измерить напряжение.

Аноним
1 августа 2022
Вопрос:
Здравствуйте.
Скажите, пожалуйста, есть ли у ZUBR MF журнал аварийных срабатываний?
Дело в том, что, например, у модели D2 в инструкции говорится о журнале на 100 аварий. У более старых моделей шла речь о 50 авариях.
А вот в инструкции к MF говорится только про "Последнее аварийное напряжение, ток и активн. мощность". Выглядит так, что MF запоминает только одну единственную самую последнюю аварию. Неужели настолько скромно?
Андрей, инженер тех-поддержки2 августа 2022

Здравствуйте. В ZUBR MF нет журнала аварийных срабатываний. Он запоминает только последние значения напряжения, тока и активной мощности в момент аварии.

Владислав
26 июня 2022
Преимущества:

Разница в цене

Недостатки:

Показатели разные

Комментарий:
Здравствуйте.Подскажите чем отличается реле напряжения МF 63 от VA - 1 red
Андрей, инженер тех-поддержки27 июня 2022

Здравствуйте. ZUBR MF отключает защищаемое оборудование в случае недопустимых отклонений напряжения, превышения потребления тока и активной мощности. ZUBR VA-1 red отображает значения напряжения, тока, мощности, cos φ и не отключает подключенное оборудование в случае недопустимых отклонений.

Аноним
23 января 2022
Вопрос:
А каково собственное потребление аппарата? Что-то я не нашёл ни в описании ни в параметрах.
Алексей, инженер тех-поддержки24 января 2022

Энергопотребление реле — не более 1 кВт/месяц.

Аноним
9 мая 2021
Вопрос:
Извините . Вопрос снимается. Я уже со всем разобрался
Аноним
9 мая 2021
Вопрос:
Здравствуйте. Приобрел ZUBR MF25 и крайне недоволен сим фактом. Показывает мой прибор потребляемую мощность в 4 раза выше действительной, и соответственно отключает питание. Например, духовой шкаф мощностью 3кВт при работе показывается как 12 кВт, стиральная машина 2 кВт - 8 кВт и тд.. Подскажите , можно ли как то отрегулировать это значение и почему так вообще происходит?
Аноним
1 марта 2021
Вопрос:
Добрый день.
Проясните ситуацию pls. В документации на ZUBR MF 25 и на ZUBR RET I25 приведена схема подключения, из которой следует, что реле отключает по превышению нагрузку, мощность которой измеряет, т.е. нагрузку подключенную на клеммы 1 и 3.
В то же время в документации написано "Напряжение питания (100–420 В, 50 Гц), в котором будет контролироваться ток и мощность, подается на клеммы 1 и 2".
Так где измеряется мощность по превышению которой произойдет отключение нагрузки? На клеммах 1 и 2 или как на схеме, 1 и 3?
Мне это важно. Я не могу понять из описания + схема, можно ли эти устройства использовать как реле приоритета нагрузки. Мне надо от одной розетки запитать и стиральную машину (2.8 кВт) и бойлер (2.2 кВт) так, что бы когда стиральная машина греет воду, бойлер не включался.
Алексей, инженер тех-поддержки3 марта 2021

Добрый день. Эти реле не работают по приоритету нагрузки. Для питания реле необходимо подать напряжение на клеммы 1 (ноль с нулевого клемника) и 2 (фаза). Нагрузка подключается к клемме 3 (фаза) и к нулевому клемнику. Реле измеряет ток по фазному проводу. Отключается нагрузка, если ее значение (мощности или тока) превышает установленное в настройках реле.

Аноним
9 января 2021
Вопрос:
Я хачу си купит многофункционалное реле ZUBR DF 25. Имам адрес в чехию..Е то возможно? И как?
Алексей, инженер тех-поддержки13 января 2021

Добрый день, свяжитесь, пожалуйста, с нашим менеджером, kristina@dse.com.ua, либо оставьте свои контактные данные.

Аноним
5 декабря 2020
Вопрос:
Скілки років гарантія на даний прилад ZUBR MF63 ?
Дякую!
Олексій, інженер тех-підтримки7 декабря 2020

5 років з дня продажу

Аноним
23 февраля 2020
Вопрос:
Доброго дня. В Інструкції на прилад зазначено: «Якщо температура всередині корпусу перевищить 80 °С, відбудеться аварійне відключення навантаження. На екрані напруги буде блимати «oht» (перегрів), екран струму відобразить температуру датчика захисту, а екран потужності повідомить про виведення температури в градусах Цельсія. Якщо температура всередині корпусу знизиться до 60 °С, реле можна розблокувати натисканням будь-якої кнопки. Напис «oht» при цьому перестане блимати».
Чи правильно я зрозумів, що у разі спрацювання «по температурі», реле потрібно запускати вручну. І у разі відсутності господарів, воно (і вся електромережа) будуть відпочивати до їх повернення.
А як тоді ще і спрацювання по потужності? В інструкції про особливості цього спрацювання не говориться.

Олексій, інженер тех-підтримки24 февраля 2020

Доброго дня.
З метою протипожежної безпеки після перегріву тільки користувач може включити навантаження перевіривши при цьому місця силових з'єднань і потужність підключеного навантаження. Оскільки причинами перегріву можуть бути слабкий контакт або перевищення комутованої потужності. Реле разблокується тільки при виконанні двох умов: температура всередині корпусу знизиться до 60 °С та буде натиснута будь-яка кнопка.
При перевищенні верхньої межи потужності відповідний екран буде блимати, а через час затримки відключення навантаження (time to off) відбудеться відключення навантаження.

Аноним
14 июля 2019
Вопрос:
Скажите, что лучше установить в квартире ZUBR MF 32 или Zubr D32t. Из потребителей в квартире: бойлер, кондиционер, теплый пол (электрический), холодильник, микроволновка, стиралка, чайник, мультиварка и т.д.
Алексей, инженер тех-поддержки15 июля 2019

Добрый день. Оба реле могут быть установлены в распределительном щите квартиры. Реле напряжения Zubr D32t осуществляет контроль напряжения в сети. Многофункциональное реле Zubr MF 32 осуществляет контроль напряжения, тока и активной мощности. Рекомендуем остановить свой выбор на реле, которое удовлетворяет Ваши потребности по контролируемым параметрам. Если Вам не нужно знать и контролировать ток и мощность, можете остановить свой выбор на Zubr D32t.

Аноним
30 мая 2019
Вопрос:
Добрий день подключил реле верхня шкала показует две нижних по нолях нагрузки не давал. Откуда ноль брать із шини или із водного автомата.
Олексій, інженер тех-підтримки31 мая 2019

Добрий день. Середній та нижній індикатори показують струм та потужність підключеного навантаження. Якщо навантаження не підключено, ці індикатори будуть відображати нуль. Нуль можна взяти з нульової шини. Якщо її немає, тоді з водного автомата, який стоїть по нулю.

Аноним
10 марта 2019
Вопрос:
подскажите если реле многофункциональное обязательно ставить автоматы или нет
Алексей, инженер тех-поддержки11 марта 2019

Добрый день, обязательно.

Аноним
8 января 2019
Вопрос:
Доброе утро.
Каждую ночь, прыгает напряжение, так как новострой и питание идет временное. У меня верхний предел стоит на 245, скажите пожалуйста, до скольки можно его поднять, безопасно для техники и котла отопления, спасибо. Максим Киев
Алексей, инженер тех-поддержки8 января 2019

Доброе утро, при настройке пределов напряжения необходимо руководствоваться данными из технической документации к защища­емому оборудованию. Мы не рекомендуем устанавливать верхний предел напряжения выше 250 В.

Аноним
13 августа 2018
Вопрос:
Привет. Это Байрам из Турмений. Хотель узнат вы на товар серцификат качества и происхождения дадите.У нас здес без них не пропустит таможенное. Я хочу свами работать. У нас здесь ваш товар нету. Я хочу рекламироват и продават zubr реле наприжения.Я уже 3 года хочу ваш товар продат не как не мог решится.Не было финансовая вазможнасть. Меня в туркмении 70% торговые магазины знают. Я продаю электро товары и на заказ готовим шиты для насосного. Автоматики. Перед тем как притди в Украину хотель уточнит. Жду вашего ответа. Зорание большое спасибо.
Алексей, инженер тех-поддержки13 августа 2018

Добрый день, свяжитесь пожалуйста с нашим менеджером +38 095 387 81 37, kristina@dse.com.ua, либо оставьте свои контактные данные.
