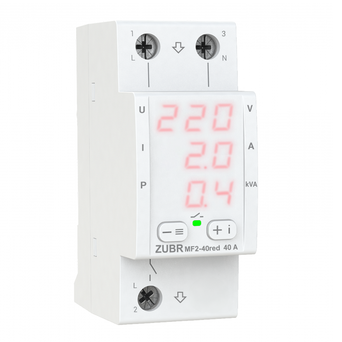

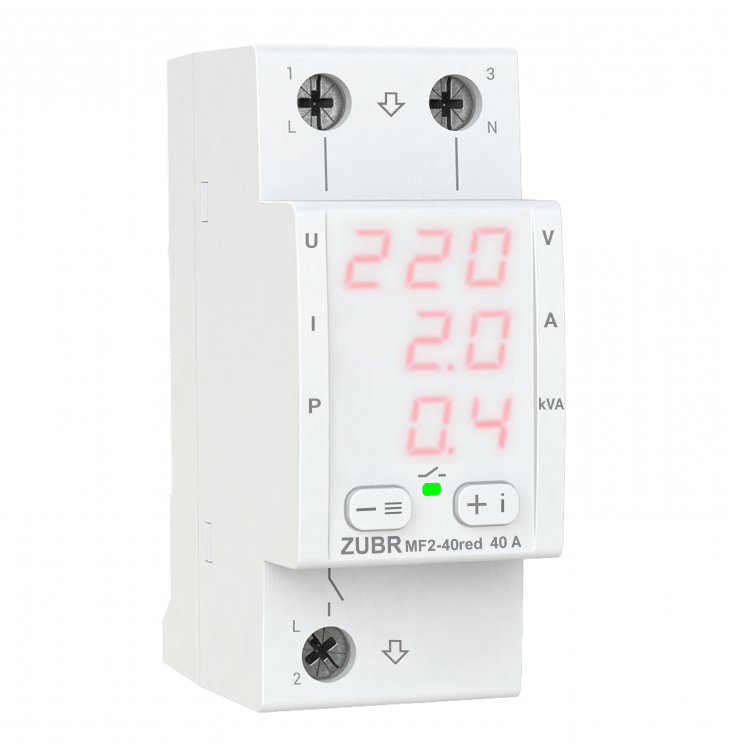

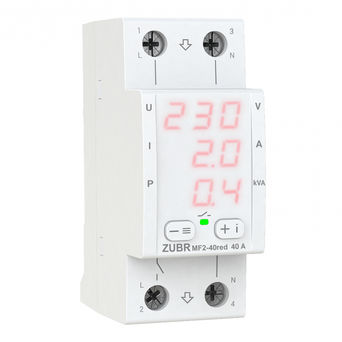

Многофункциональное реле ZUBR MF2-40 red

Сила тока:40 А50 А63 А
1 632грн

Доставка

Бесплатная доставка в отделение Новой почты

Гарантия

5 лет с момента продажи

Оплата

Официальный сайт производителя

Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, ZUBR DC! Заказывайте напрямую у производителя!

  • Описание
  • Характеристики
  • Отзывы (7)
  • Купить в магазине

Максимальный контроль по трем параметрам: напряжение, ток и мощность

ZUBR MF2 red защищает оборудование от высокого и низкого напряжения, обрыва нуля, а также ограничивает потребление тока или мощности. При отклонениях напряжения ZUBR отключит нагрузку, а при превышении тока или мощности нагрузка отключится через заданное время задержки.

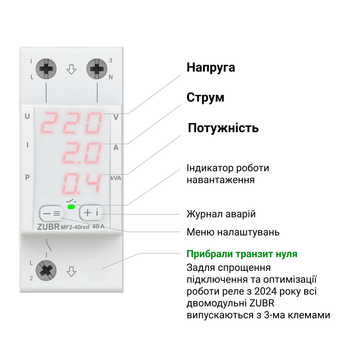

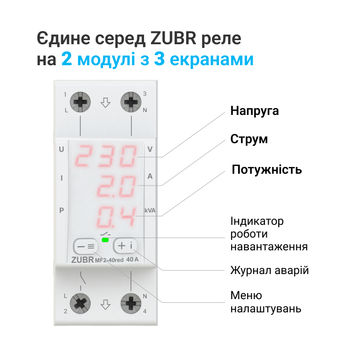

Многофункциональное реле ZUBR MF2 red имеет компактный корпус шириной 2 модуля. Благодаря трем цифровым экранам, одновременно отображает значение напряжения, тока и мощности, что очень удобно при контроле всех параметров одновременно. В режиме ожидания доступна возможность настройки яркости экрана. У реле ZUBR MF2 red широкий функционал, который объединил в себе: функции ZUBR CV2, контроль по току и мощности ZUBR MF, а также возможность углубленных настроек пределов тока.

Высокая точность измерения напряжения и тока благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Профессиональная модель времени выключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.

Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения (см. таблицу ниже). Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования к помехам и перебоям в сети электропитания ITIC (CBEMA).

Скорость отключения нагрузки по умолчанию, и в случае применения Профессиональной модели отключения

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание ­­защиты от перегрева).

Задержка включения

ZUBR MF2 red позволяет настроить время задержки на включение нагрузки после аварии, а также время задержки отключения нагрузки при превышении допустимых значений тока или мощности.

От завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа подключенного оборудования вы можете установить ее в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения во всем до­ме пос­ле ава­рийного срабаты­ва­ния ус­­тановите ZUBR R116y для холо­дильной тех­ни­ки, тре­бо­­вательной к длительности за­держки на включение. А в MF2 red оставьте  задержку от завода 3 сек.

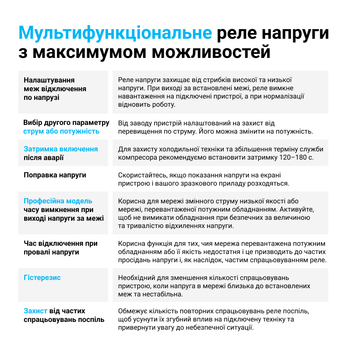

Углубленные настройки для продления срока службы вашей техники:

Прежде чем применять углубленные настройки, настоятельно рекомендуем убедиться, что верхний или нижний пределы напряжения выставлены в соответствии с качеством именно вашей сети и защищаемое оборудование терпимо к ним.

1. Гистерезис — аббревиатура на экране HУS

Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить границы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование убедитесь, что напряжение отодвинулось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд — аббревиатура на экране rEP

Чтобы исключить пагубное влияние частых кратковременных срабатываний на защищаемую технику задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например, холодильника или кондиционера.
При срабатывании защиты установленное количество раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме в сети или необходимости внести изменения в настройку реле.
Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в Журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то по истечению часа реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину частых срабатываний реле.

3. Время отключения при провале напряжения

Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

Повышенная безопасность благодаря термозащите

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом замигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Если за­щита сра­­бо­та­ет более 5 раз за сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С — реле подскажет об этом появлением на экране точки в конце «oht.» Затем для разблокировки нажмите любую кнопку реле.

Для просмотра тем­пе­ратуры внутри корпуса во время пе­ре­гре­ва наж­мите кнопку «i». Если перегрева нет, то для просмотра температуры удерживайте «i» 21 сек.

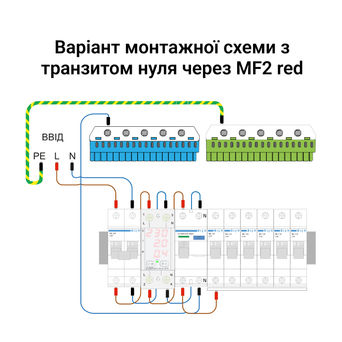

Простая установка

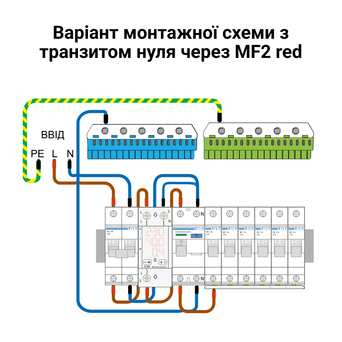

У ZUBR MF2 red удобное стандартизированное подключение вход–выход. Есть возможность подключения без использования нулевой клеммы. Реле ZUBR MF2 red очень компактное, занимает 2 стандартных модуля в распределительном щите оснащенным стандартной DIN-рейкой шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

Технические характеристики ZUBR MF2 red

Категория продукции:
Многофункциональное реле
Ток, А:
40
Способ монтажа:
На DIN-рейку
Количество фаз:
1 ф. (230 Вольт)
Термозащита:
Есть
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
8 800 ВА
Время отключения нагрузки при снижении напряжения:
176-210 В - 10 с, 164-176 В - 0,5 с, ниже 164 В - 0,04 с
Время отключения нагрузки при превышении напряжения:
свыше 264 В - 0,04 с, 220-264 В - 0,5 с
Основной предел тока:
0,1-40 А
Ограничение активной мощности:
0,1-8,8 кВА
Точность измерения силы тока:
5-50 А ±0,1 А, 1-5 А ± 0,2 А, <1 А ± 0,3 А
Номинальный ток нагрузки:
40 А (макс. 50 А в течение 10 мин.)
Время задержки включения нагрузки:
3-600 с
Время задержки выключения нагрузки:
0-240 с
Тип реле:
Поляризованное
Напряжение питания:
100-420 В
Сечение провода:
не более 16 мм²
Масса:
0,19 кг ±10 %

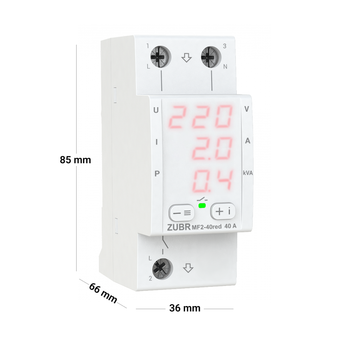

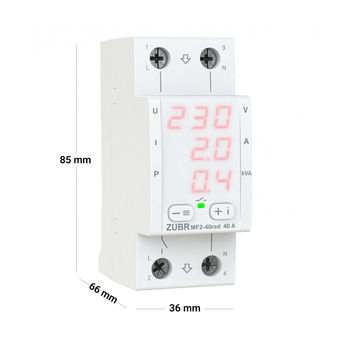

Габаритные размеры (Ш х В х Г):
36 х 85 х 66
Количество коммутаций под нагрузкой, не менее:
50 000 циклов
Количество коммутаций без нагрузки, не менее:
500 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
7 001 - 10 000
Комплект поставки:
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка

Отзывы и вопросы (7)

Написать отзывЗадать вопрос
Аноним
21 ноября 2023
Вопрос:
Добрый день.
Возможна ли доставка трёх реле в Германию и оплата по системе пейпал?
Андрій, інженер техпідтримки24 ноября 2023

Добрый день !
Да, можем отправить. По оплате есть разные варианты. Пожалуйста отправьте ваш запрос на почту cooperat[email protected] и на отдел продаж полностью проконсультирует вас.
Спасибо за ваше обращение !

Аноним
31 октября 2023
Вопрос:
Добрый день! Мне было интересно, будут ли видны красные номера MF 2 за этой дверью?
https://www.electricautomationnetwork.com/351869-thickbox_default/transparent-door-54m-mistral41f-abb-1slm004100a1915.jpg
Представитель компании3 ноября 2023

Добрый день. Индикация за этой дверью видима хорошо, но все очень индивидуально, если солнечные лучи будут попадать на дверцу, индикация будет невидима практически.

Аноним
2 сентября 2023
Вопрос:
Доброго дня.
1. Чи це реле вільнорозімкнуте? Чи буде проходити через його фазову клему струм, якщо зі сторони входу буде відсутня напруга, а зі строни виходу її подати?
2. Чи не буде проблем, якщо його підключити між сонячним інвертором і мережею, який вдень буде "віддавати" струм В мережу, а вночі дім буде споживати струм З мережі?

Дякую.
Андрій, інженер тех-підтримки18 сентября 2023

Доброго дня.
1. Реле у вимкненому стані розімкнуте, на вихідну клему можна подавати напругу.
2. Проблем з підключенням інвертора до нашого реле не буде.

Аноним
19 августа 2023
Вопрос:
Що все ж надійніше: MF32 чи MF2-40 red?
Андрій, інженер тех-підтримки15 сентября 2023

Доброго дня. Обидва реле надійні, але МF2-40 має більш розширений функціонал.

Віталій
23 июля 2023
Преимущества:

функціонал MF у 2 din корпусі

Недостатки:

при першій же інсталяції зламалася засувка, пластик такий самий як і на корпусі, дуже крихкий

Комментарий:
купив даний девайс тиждень тому, при першій же інсталяції зламалася засувка, пластик такий самий як і на корпусі, дуже крихкий. не один виробник не робить з нього клямки. І раніше, у старих девайсах Зубр такого не було
Волик А.
5 июня 2023
Преимущества:

компактность, функционал, индикация, интелектуальность

Недостатки:

-

Комментарий:
В продолжении диалога по реле серий MF и MF2. Очень хочется что-бы индикация ТОКА и ПОЛНОЙ МОЩНОСТИ было бы плавающей запитой для более точного понимания характера нагрузки. Я занимаюсь профессионально электромонтажом и ФОП имеем на эту тему устанавливаю в 90% случаем реле нашего отечественного бренда ZUBR, ZBUZ.

Плавающая запятая - функция перехода точки делящей целые и дробные части числа в левую или правую часть дисплея для более точного отображения параметров оператору в ограниченном пространстве дисплея.

Пример:
Реальный ток
0,235
Индикация типа 00,0
0,2
Индикация типа 0,00
0,23
Индикация типа 0,000
0,235

Тоже по мощности
Реальная полная мощность
1,55 кВт

Индикация типа 00,1
1,5
Индикация типа 0,00
1,55

Андрій, інженер тех-підтримки16 июня 2023

Дякуємо, цю пропозицію також передали до відділу розробок.

Волик А.
4 мая 2023
Преимущества:

мечтал про такой функционал

Недостатки:

пока не выявленно

Комментарий:
былобы здорово что-бы на корпусе указывали единицы измерения В (Вольт), А (Ампер), кВт (киловат) ибо с первых минут непонятно в каких единицах идет измерение мощности. Также я думаю былобы правильно указать в инструкции что измерение умножая ток на напряжение из дисплея мы получаем Полную мощность в В×А, а дисплек Р указывает активную мощность
Андрій, інженер тех-підтримки16 мая 2023

Дякуємо за пропозиції та корисний зворотний зв'язок. Реле відображає на нижньому екрані повну потужність (PF, кВА). Щоб зменшити непорозуміння: ми внесемо правки до інструкції та у всіх описах слово «потужність» замінимо на «повна потужність», а також розглянемо можливість нанесення одиниць вимірювання на корпусі.
