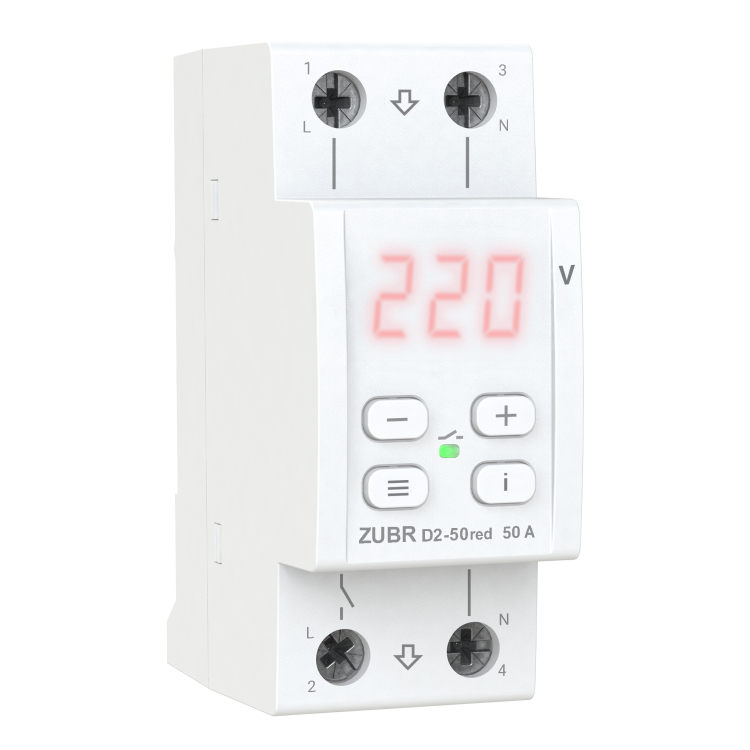

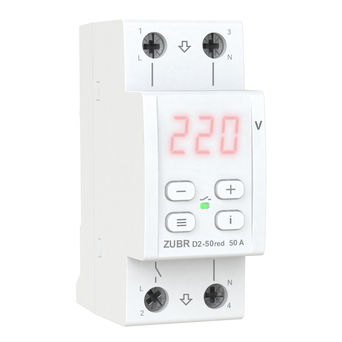

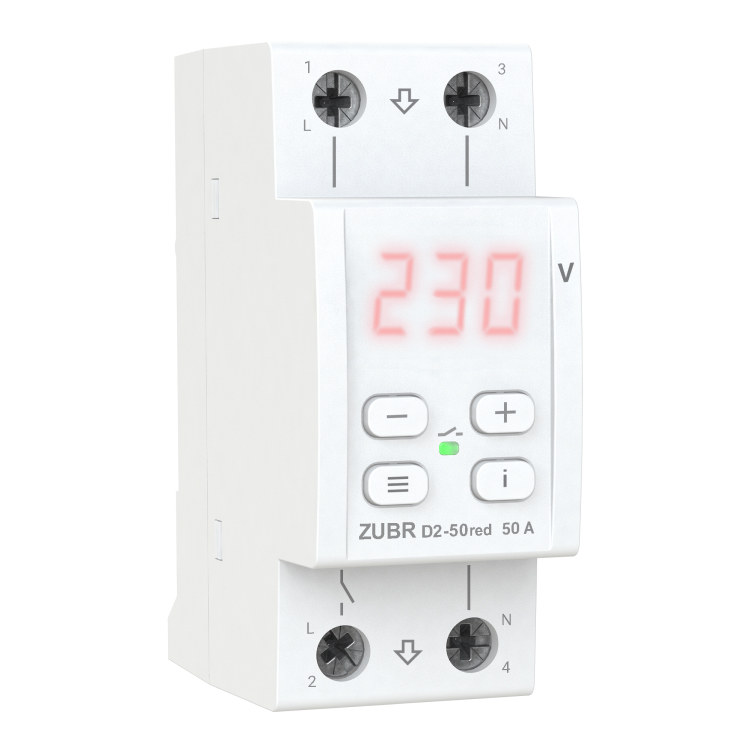

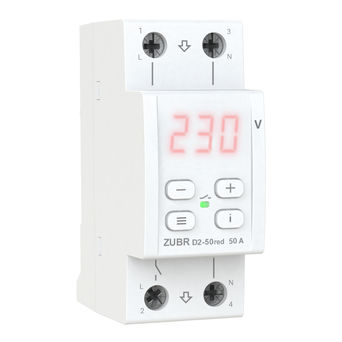

Компактное реле напряжения с максимумом функций

Реле напряжения ZUBR D2 red защищает от критических скачков высокого и низкого напряжения, а также от обрыва нуля. При наступлении аварийной ситуации реле напряжения отключает нагрузку, а при нормализации включает обратно. Широкий функционал реле напряжения позволяет оптимизировать количество срабатываний благодаря индивидуальным настройкам под вашу сеть.

Поскольку современный щит уже включает нулевую шину, то наличие транзита нуля в устройстве перестало быть актуальным. С 2024 года все двухмодульные реле напряжения будут подключаться с помощью трех клемм.

Высокая точность измерения напряжения благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

Профессиональная модель времени выключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.

Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения (см. таблицу ниже). Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования к помехам и перебоям в сети электропитания ITIC (CBEMA).

Скорость отключения нагрузки по умолчанию, и в случае применения Профессиональной модели отключения

Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание ­­защиты от перегрева).

Задержка включения

ZUBR D2 red позволяет настроить время задержки на включение нагрузки после аварии. По умолчанию от завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа вашего подключенного оборудования вы можете установить ее в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.

Для быстрого восстановления напряжения во всем до­ме пос­ле ава­рийного срабаты­ва­ния ус­­тановите ZUBR R116y для холо­дильной тех­ни­ки, тре­бо­­вательной к длительности за­держки на включение.

Углубленные настройки для продления срока службы вашей техники:

Прежде чем применять углубленные настройки, настоятельно рекомендуем убедиться, что верхний или нижний пределы напряжения выставлены в соответствии с качеством именно вашей сети и защищаемое оборудование терпимо к ним.

1. Гистерезис — аббревиатура на экране HУS

Гистерезис предназначен для оптимизации количества срабатываний, когда напряжение в сети близко к установленным пределам и нестабильно. Если возможности расширить границы диапазона напряжения уже нет, добавьте гистерезис в диапазоне от 0 до 5 В. Прежде чем подать нагрузку на подключенное оборудование убедитесь, что напряжение отодвинулось от пределов на величину гистерезиса и только после этого подайте нагрузку на него.

2. Защита от частых срабатываний подряд — аббревиатура на экране rEP

Чтобы исключить пагубное влияние частых кратковременных срабатываний на защищаемую технику задействуйте функцию «Максимальное количество срабатываний подряд». Она необходима для защиты чувствительного к частым срабатываниям оборудования, например, холодильника или кондиционера.
При срабатывании защиты установленное количество раз подряд, например 5, реле отключит защищаемую технику и заблокируется, при этом на экране появится сообщение «rEP». Блокировка позволяет привлечь внимание пользователя к проблеме в сети или необходимости внести изменения в настройку реле.
Разблокируйте реле нажатием любой кнопки и проверьте причину срабатывания в Журнале аварий. При необходимости измените настройки защиты, если это не противоречит возможностям подключенной нагрузки.

Если пользователь по какой-либо причине не обратил внимание на блокировку устройства, то по истечению часа реле самостоятельно разблокируется, чтобы обеспечить временную работу защищаемого оборудования. Обратите внимание, что в такой ситуации важно устранить причину частых срабатываний реле.

3. Время отключения при провале напряжения

Нужна тем, чья сеть перегружена мощным оборудованием или ее качество недостаточное и это приводит к частым просадкам напряжения и, как следствие, частым срабатываниям реле. В такой ситуации напрямую повлиять на обстоятельства невозможно, но можно уменьшить количество отключений реле, подобрав время, которое реле будет выжидать перед отключением нагрузки.

Для правильной настройки времени отключения необходимо руководствоваться данными к защищаемому оборудованию.

Настроенное таким образом время будет действовать только при понижении напряжения от 154 до 176 В (когда профессиональная модель включена) или от 120 до 210 В (когда профессиональная модель выключена). В остальных ситуациях время отключения фиксированное (смотрите таблицу выше).

Повышенная безопасность благодаря термозащите

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом замигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Если за­щита сра­­бо­та­ет более 5 раз за сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С — реле подскажет об этом появлением на экране точки в конце «oht.» Затем для разблокировки нажмите любую кнопку реле.

Для просмотра тем­пе­ратуры внутри корпуса во время пе­ре­гре­ва наж­мите кнопку «i». Если перегрева нет, то для просмотра температуры удерживайте «i» 24 сек.

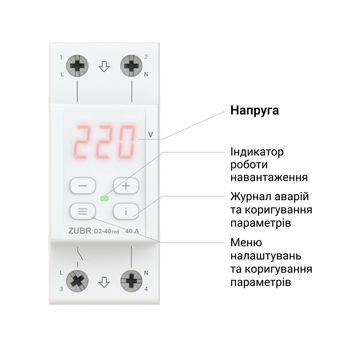

Удобство в управлении

У ZUBR D2 red очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка «i» предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

Простая установка

Реле напряжения ZUBR D2 red очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).

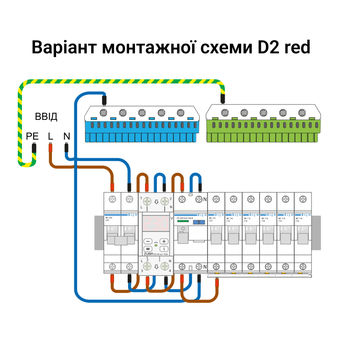

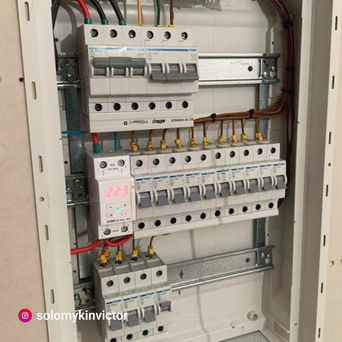

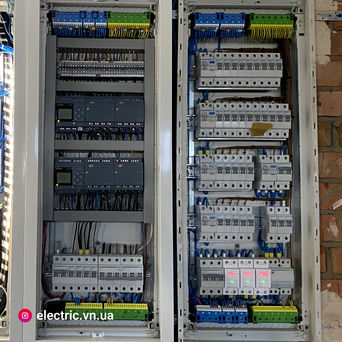

Примеры монтажных схем на автоматике Hager и Schneider

Библиотека фигур для Visio скачать

Краткий видеообзор

Технические характеристики ZUBR D2 red

Категория продукции:
Реле напряжения
Ток, А:
50
Способ монтажа:
На DIN-рейку
Количество фаз:
1 ф. (230 Вольт)
Термозащита:
Есть
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
11 000 ВА
Время отключения нагрузки при снижении напряжения:
0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:
не более 0,04 с
Номинальный ток нагрузки:
50 А (макс. 60 А в течение 10 мин.)
Время задержки включения нагрузки:
3-999 с
Тип реле:
Поляризованное
Потребление тока:
не более 2,8 мА
Сечение провода:
не более 16 мм²
Масса:
0,17 кг
Габаритные размеры (Ш х В х Г):
36 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:
10 000 циклов
Количество коммутаций без нагрузки, не менее:
500 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
больше 10 000
Комплект поставки:
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка

Отзывы и вопросы (22)

Написать отзывЗадать вопрос
Аноним
1 мая 2024
Вопрос:
Доброго дня.
Чи є в Вашому асортименті лінійка реле напруги з розмиканням фази і нуля одночасно?
Андрій, інженер техпідтримки

Добрий день. На жаль поки ще немає, але якщо вам потрібно, обов'язково розривати також і Нуль, тоді ви можете використати для цієї задачі два наших реле напруги, зверніться до нас у техпідтримку https://ds-electronics.com.ua/contacts, ми вам пояснимо схему такого підключення.

Аноним
17 января 2024
Вопрос:
стосовно схеми підключення "0" .
В паспорті- інструкції на MF2 показано дві схеми "з транзитом нуля" та "без транзита нуля" .
Коли застосовується схема з транзитом нуля а коли без транзита, у чому переваги або необхідність цих різних схем ?

Цікаво чому у паспорті - інструкції на MF немає схеми "з транзитом нуля" , а в MF2 є ?
Андрій, інженер техпідтримки23 января 2024

Для вирішення вашого питання зверніться, будь ласка до нашого сервісного відділу за номером телефону - +38 (067) 328-09-88

Аноним
17 января 2024
Вопрос:
Який тип потужності вимірює MF2 - це Повна потужність; - Активна потужність; - Реактивна потужність ?
Чи можна встановити макс. потужність у MF2 для відключення реле при її перевищені ?
Андрій, інженер техпідтримки23 января 2024

МФ2 - вимірює повну потужність.

Аноним
10 октября 2023
Вопрос:
Как выставить показания напряжения до эталонных?Прибор не правильно показывает напряжение в сети,аж на 12 В
Андрій, інженер техпідтримки20 октября 2023

Проверить параметр Cor. он должен быть равен 0, если там иное значение тогда выставить 0, сверить напряжение с показаниями мультиметра, при необходимости внести поправку в показания напряжения, выставить Cor -12

Аноним
28 февраля 2023
Вопрос:
Чи можна падавати нуль на вихідну клему реле замість вхідної? Реле планується підключити без транзиту нуля, і через особливості щитка підключити нульовий провід значно простіше знизу, ніж згори.
Андрій, інженер тех-підтримки14 марта 2023

В D2 нульова пластина проходить транзитом через пристрій, тому пристрій буде працювати при підключенні нульового провідника як зверху, так і знизу

Аноним
14 декабря 2022
Вопрос:
Коли появиться у продажу ZUBR D2 40 red
Аноним
23 сентября 2021
Вопрос:
У будинку ввідний автомат 25А . Тут мінімум 40А. Варто його брати ?
Олексій, інженер тех-підтримки24 сентября 2021

Так, Ви можете встановити реле з запасом.

Аноним
21 февраля 2021
Вопрос:
Підкажіть, будь ласка, чим це реле відрізняється від Реле напруги ZUBR D2-40, тільки кольором підсвітки?
Та підкажіть, будь ласка, скільки Ват споживає реле на годину, чи місяць?
Бо бачу цей споживає менше (не більше 2,8 мА) ніж дешевші реле вашого бренду (76мА) , знайшов таку інформацію:
"ZUBR D40 потребляєт 76 мА - это полный ток (активный и реактивный). Счетчик не считает реактивную составляющую.
Согласно замеров потребление устройством составляет не более 1.5 кВт/мес."
Олексій, інженер тех-підтримки22 февраля 2021

Так, тільки кольором екрану.
Енергоспоживання цього реле — не більше 0,35 кВт/міс.
Вірно, енергоспоживання реле ZUBR D становить не більше 1,5 кВт/міс.

Аноним
1 января 2021
Вопрос:
При спрацьовуванні реле напруги Zubr D2 red роз'єднується тільки фазний контакт,або обидва(фаза+нуль)?
Олексій, інженер тех-підтримки4 января 2021

Тільки фазний контакт.

Екатерина Кравченко
24 ноября 2020
Преимущества:

качество

Недостатки:

не обнаружены

Комментарий:
Отличное реле, работает уже пол года и оправдал все ожидания.
Аноним
11 июля 2020
Вопрос:
Поставив реле Д2-40 показує напругу на 8 Вольт більшу від фактичного (перевірили декількома вольтметрами) як можна зробити коригування показників напруги на реле?
Алексей, инженер тех-поддержки13 июля 2020

Добрый день! Разница в показаниях может возникнуть из-за разного принципа измерения в контрольных приборах. Наши реле измеряют по принципу TrueRMS, сверять показания также нужно прибором с TrueRMS. Если Вы все-таки доверяете своему прибору больше - можете воспользоваться поправкой (юстировкой), согласно инструкции.

Аноним
25 июня 2020
Вопрос:
Zubr CV какое количество модулей будут занимать?
Алексей, инженер тех-поддержки25 июня 2020

Два модуля.

Аноним
15 июня 2020
Вопрос:
Здравствуйте! Когда можно ожидать модель CV-63 в продаже?
Алексей, инженер тех-поддержки16 июня 2020

Здравствуйте! Реле тока и напряжения ZUBR CV планируется появится в продаже в текущем году. Точнее сроки пока назвать сложно.

Аноним
15 мая 2020
Вопрос:
Здравствуйте! Когда появится новинка - CV? Спасибо)
Алексей, инженер тех-поддержки18 мая 2020

Здравствуйте! Сейчас идет работа над оптимизацией устройств серии CV. Точные сроки окончания работ назвать сложно.

Аноним
24 апреля 2020
Вопрос:
Здравствуйте. Вопрос по реле напряжения серии D2. Нигде не нашёл официальной информации о температурном рабочем диапазоне.
Алексей, инженер тех-поддержки27 апреля 2020

Здравствуйте, реле проектировалось для установки внутри отапливаемых помещений с температурой окружающей среды в пределах -5...+45 °С, где риск попадания влаги и жидкости должен быть минимален. Однозначно обозначить фактический температурный рабочий диапазон без проведения специальных испытаний и опытной эксплуатации тяжело. Такие испытания планируем провести в текущем году. Забегая наперед можно сказать точно, что при -10...+50 реле будет исправно работать

Аноним
15 апреля 2020
Вопрос:
Здравствуйте! Сейчас настраиваю ZUBR D2-50 для дачи и не могу разобраться, какую величину выставить в настройке времени реакции защиты при провале напряжения. Второе - есть ли в линейке вашей продукции УЗО ZUBR?
Алексей, инженер тех-поддержки16 апреля 2020

Чтобы правильно выставить время реакции защиты на провалы напряжения, рекомендуем руководствоваться данны­ми из технической до­ку­ментации к защи­щае­мому оборудованию. В линейке продукции ZUBR УЗО нет.

Аноним
4 марта 2020
Вопрос:
Здравствуйте! Подскажите, пожалуйста, когда будет доступна для заказа модель CV-63?
Алексей, инженер тех-поддержки4 марта 2020

Здравствуйте! Сейчас идет работа над оптимизацией устройств серии CV. Точные сроки окончания работ назвать сложно.

Аноним
8 февраля 2020
Вопрос:
Добрый день! Скажите у Вас есть модель реле напряжения CV-63? Жду ответа!
Алексей, инженер тех-поддержки12 февраля 2020

Да, в линейке устройств ZUBR есть данная модель. На данный момент, улучшаем устройства серии CV.

Аноним
25 января 2020
Вопрос:
Чем реле ZUBR d2-50-red отличается от d-50, кроме габаритов и индикации?
Алексей, инженер тех-поддержки27 января 2020

Измерением напряжения по алгоритму TrueRMS, а также наличием:
- защиты от перегрева;
- профессиональной модели выключения нагрузки (позволяет не отключать оборудование при безопасных по величине и длительности отклонениях напряжения);
- журнала аварийных срабатывание на 100 значений;
- двух типов задержки на включение нагрузки после аварийного срабатывания (задержка отсчитывается или с момента начала аварийной ситуации или с момента ее окончания);
- расшифровки аббревиатур названий пунктов меню;
- настройки яркости экрана и индикатора.

Аноним
22 декабря 2019
Вопрос:
Чем реле d2-63 red отличается от d2-63? Только цветом индикатора?
Алексей, инженер тех-поддержки23 декабря 2019

Цветом индикации и ценой.

Аноним
18 ноября 2019
Вопрос:
Какой гистерезис срабатывания и отключения защиты? Например, верхний предел напряжения выставлен 250 В. Напряжение в сети поднялось до этого значения. Сработала защита. До какого значения оно должно опустится, чтобы реле включилось вновь? И ли настроить величину гистерезиса?
Алексей, инженер тех-поддержки18 ноября 2019

Добрый день. Величина гистерезиса не настраивается. Согласно заводских настроек гистерезис напряжения - 1 В. Таким образом, если реле сработало по верхнему пределу, 250 В, нагрузка включится после того, как напряжение в сети опустится до 249 В и реле отсчитает установленное время задержки.

Аноним
20 августа 2019
Преимущества:

Нормаль в сети где нет превышения 280

Недостатки:

Нет зашиты от перепада

Комментарий:
При приходе 405в. Выгорел предохранитель внутри и потащил за собой смд диод плюс шим контроле. Просьба писать паспорт что он не расчитан как первая модель с белым дисплеем.первые небыло отказа пока
Алексей, инженер тех-поддержки21 августа 2019

Добрый день. Реле рассчитано на продолжительную работу при 380 В. Вероятнее всего поломка произошла из-за брака viper, это гарантийный случай, а не общее свойство модели в целом. Отправьте пож-та реле в Сервисный центр DS Electronics с описанием неисправности для гарантийного ремонта.
