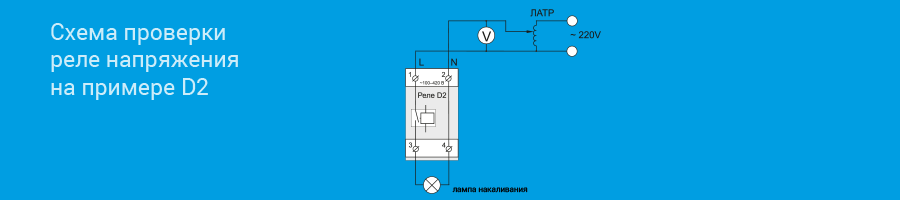

Эти приборы предназначены для контроля и управления подачей напряжения к нагрузке. Качественно проверить работоспособность реле напряжения в бытовых условиях без некоторых элементов специализированного оборудования крайне проблематично, если не сказать невозможно. Для эффективной проверки реле напряжения вам потребуется собрать электрическую схему, состоящую из:
На испытуемом устройстве выставляем пределы рабочего напряжения.
В качестве примера такого прибора рассмотрим готовое устройство производства компании DS Electronics – реле напряжения D2-50. Нижний предел напряжения для данной модели составляет 120-210 V. С помощью кнопок управления выставляем этот параметр и верхний предел (в интервале 220–280 V). Или используем заводские настройки.
Подаём напряжение с автотрансформатора – чтобы сигнальная лампа, подключённая в качестве нагрузки, зажглась. Далее вращаем ручку автотрансформатора, увеличивая напряжение. Повышаем его до тех пор, пока не достигнем верхнего выставленного предела, контролируя показания индикатора реле и вольтметра. Эти показания должны совпадать, не превышая погрешности измерений обоих приборов. По достижении верхнего предела реле должно отключить лампу, но продолжить работу в пределах повышающегося напряжения в схеме. Верхняя заявленная производителем граница напряжения для модели реле D2-50 составляет 420 V. Далее при повышении напряжения, производитель не гарантирует надёжную эксплуатацию прибора в течение длительного времени.
Аналогичная картина должна наблюдаться при понижении напряжения в схеме. По достижении нижнего предела, выставленного на реле напряжения, должно произойти отключение сигнальной лампы в соответствии с заданной задержкой отключения. И реле продолжает работу, выводя на экран величину измеренного им напряжения в схеме, вплоть до достижения нижней границы работоспособности, в нашем случае это 100 V.
Если в процессе проверки прибор в точности выполнял указанные действия, то он исправен и пригоден к эксплуатации. Если происходили сбои, то реле напряжения не может корректно работать. Оно требует ремонта.

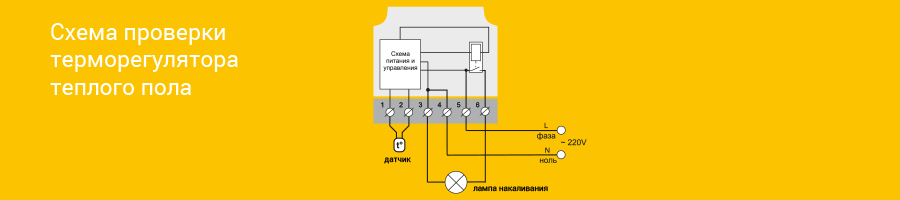

Для самого простого метода проверки работы терморегулятора подручными средствами необходимы соединительные провода достаточного сечения с неповреждённой изоляцией. Также потребуется простой «заменитель» нагрузки. Чаще для этих целей используют лампу накаливания, патрон к ней и соединительные провода. К клеммам, предназначенным для подключения нагрузки, подсоединяем патрон с лампой накаливания. К соответствующим клеммам терморегулятора подсоединяем провода для подключения к сети. Соблюдайте правильную фазировку! Для этого следуйте схеме подключения, указанной на тыльной поверхности корпуса терморегулятора. И к указанным на схеме контактам подсоединяем провода термодатчика.
После сборки этой нехитрой схемы, с помощью регулирующих кнопок или ручки регулятора (в зависимости от конструкции устройства) на приборе выставляем нужный температурный режим. Температуру на регуляторе желательно выставлять заведомо выше температуры окружающей среды для того чтобы терморегулятор включил реле и подал напряжение на нагрузку. Если терморегулятор сработал, то должна зажечься лампа. Для большей убедительности, рекомендуется выставить после этого температуру ниже, с тем, чтобы терморегулятор отключил нагрузку. При этом время между включением и выключением нагрузки при изменении заданной температуры должно превышать 1 минуту. Выдержать это условие необходимо, для того чтобы исключить влияние защитной задержки между переключениями реле. Эта задержка позволяет продлить общий срок службы регулятора.
Здесь мы описали самый простой способ того, как проверить работу терморегулятора в стандартных бытовых условиях. Для более качественной и профессиональной проверки нужно использовать вольтметр вместо сигнальной лампы. При этом, при срабатывании терморегулятора, напряжение на его клеммах, к которым подключается нагрузка, должно быть на уровне стандартного сетевого напряжения (приблизительно, 220V).
Установленную пользователем температуру терморегулятор может не набирать вследствие целого ряда причин. Может выйти из строя сам терморегулятор, возможны неисправности температурного датчика (обрыв соединительных проводов, короткое замыкание или неточности в измерении температуры). Возможной причиной такого дефекта в работе прибора нередко оказываются общие проблемы электроснабжения объекта. В том случае, если регулятор температуры исправен, причиной сбоя могут быть дефекты, допущенные при монтаже нагревательного оборудования. Какие это могут быть случаи:
Щелчки – неизменный спутник работы реле электромеханического типа. Практически во всех терморегуляторах (за исключением terneo eg и terneo mod) характерные щелчки сопровождают переход терморегулятора из рабочего состояния в ждущий режим и обратно. Однако случается так, что терморегулятор постоянно издаёт эти щелчки без срабатывания прибора и перехода в рабочий режим.
Основная причина подобной неисправности – конденсатор, имеющийся в схеме блока питания терморегулятора. Эта деталь теряет ёмкость в процессе эксплуатации и, как следствие, должна быть заменена на исправную и аналогичную по рабочим характеристикам.
Впрочем, данная неисправность не характерна для терморегуляторов марки terneo, которые используют импульсные блоки питания.
Описанные в статье проверки устройств пользователь в состоянии произвести самостоятельно в бытовых условиях. Однако для более точной оценки работоспособности терморегулятора или реле желательно обращаться в специализированные сервисные центры. Поэтому очень важно при покупке проверять правильность заполнения всей надлежащей документации (прежде всего, гарантийного талона на оборудование).
Напомним, что все устройства DS Electronics имеют длительную и надёжную гарантию. На терморегуляторы срок гарантии составляет 3 года, а на реле напряжения 5 лет. Официальный сервис предоставляет полный набор комплектующих у себя на складе, таким образом возможный ремонт сводится к минимальным срокам.
