Реле напряжения ZUBR 3F

  • точность измерения благодаря алгоритму True RMS
  • импульсный блок питания — уменьшает потребление электроэнергии самим реле
  • энергонезависимый журнал аварийных срабатываний на 100 значений
1 430грн

Доставка

Бесплатная доставка в отделение Новой почты

Гарантия

5 лет с момента продажи

Оплата

Официальный сайт производителя

Вы находитесь на официальном сайте производителя торговых марок terneo, ZUBR, ZUBR DC! Заказывайте напрямую у производителя!

  • Описание
  • Характеристики
  • Отзывы (25)
  • Купить в магазине

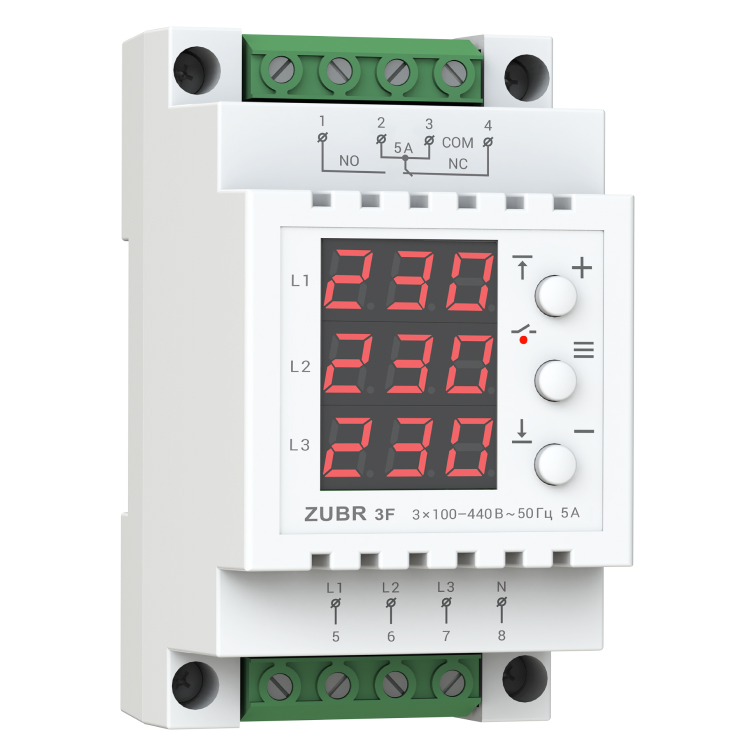

Трехфазное реле напряжения

Реле напряжения ZUBR 3F предназначено для защиты бытового и промышленного оборудования (в том числе трехфазных электродвигателей) от превышения допустимых пределов напряжения. Реле действует по принципу отсекателя: при наступлении аварийной ситуации оно отключает нагрузку.

Устройство контролирует последовательность фаз, и отключает нагрузку при возникновении их асимметрии. Время отключения нагрузки при этом можно регулировать.

Для нормальной работы реле достаточно од­ной фазы и нуля, благодаря этому реле напряжения может ис­поль­зоваться как полноценная однофазная защи­та. Без нуля реле напряжения работать не будет.

Для управления трехфазным оборудованием необходимо применять контактор.



Эффективный контроль и отображение

В меню вы можете отключить контроль порядка чередования, а также перекос фаз, по отдельности. Также возможно выключить контроль отсутствия фаз (доступно только при отключенном перекосе). В прежних версиях реле отсутствие фазы не считалось ошибкой для использования в однофазном режиме. Теперь им можно управлять.

Запись аварийных ситуаций в энергонезависимой памяти осуществляется по их приоритету. Например, если в сети одновременно случится скачок напряжения и перекос фаз, то в память запишется более важное событие – перекос фаз.

Задержка включения

Подача нагрузки осуществляется по окончанию задержки включения. Вы можете настраивать ее длительность от 3 до 600 с, в зависимости от типа подключенных устройств. По умолчанию установлена модель задержки, которая учитывает продолжительность аварийной ситуации, позволяя быстрее возобновить работу оборудования. Но вы можете активировать модель задержки, которая начинает отсчет лишь после окончания аварийной ситуации.

Профессиональная модель выключения

Активируйте профессиональную модель выключения нагрузки, которая поможет избежать частого отключения оборудования. Выключение нагрузки не будет происходить при безопасных за значением и длительностью отклонениях напряжения от нормы.

Удобство в пользовании

Реле начинает отображать на цифровом экране текущее напряжение каждой из фаз сразу после включения. Если напряжение находится в установленных пределах, устройство включит подачу нагрузки, о чем будет сигнализировать красный индикатор. Управление реле осуществляется всего тремя кнопками.

Простой монтаж

Реле устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм. Если существует вероятность попадания воды на устройство или в помещении повышенный уровень влажности, тогда шкаф должен соответствовать классу защиты ІР55 по ГОСТ 14254.

Библиотека фигур для Visio скачать

Технические характеристики ZUBR 3F

Категория продукции:
Реле напряжения
Ток, А:
5
Способ монтажа:
На DIN-рейку
Количество фаз:
3 ф. (230/380 Вольт)
Термозащита:
Нет
TrueRMS:
Есть
Проф. задержка отключения:
Есть
Нижний предел напряжения:
120-210 В
Верхний предел напряжения:
220-280 В
Номинальная мощность нагрузки:
1 000 ВА
Время отключения нагрузки при снижении напряжения:
не более 1 с (>120 В), не более 0,04 с (<120 В)
Время отключения нагрузки при превышении напряжения:
не более 0,04 с
Время задержки включения нагрузки:
3-600 с
Перекос (асимметрия) фаз:
10-80 В
Время отключения при перекосе фаз:
0-30 с
Напряжение питания:
100-420 В
Потребление тока:
не более 10 мА
Масса:
0,15 кг ±10%

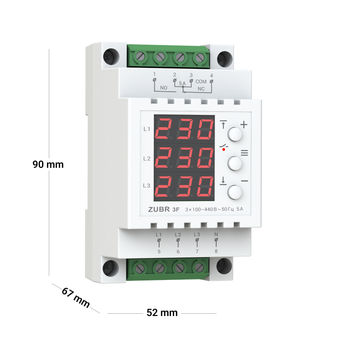

Габаритные размеры (Ш х В х Г):
52 х 90 х 67 мм
Количество коммутаций под нагрузкой, не менее:
50 000 циклов
Количество коммутаций без нагрузки, не менее:
20 000 000 циклов
Степень защиты по ГОСТ 14254:
IP20
Мощность, ВА:
1 000 - 3 500

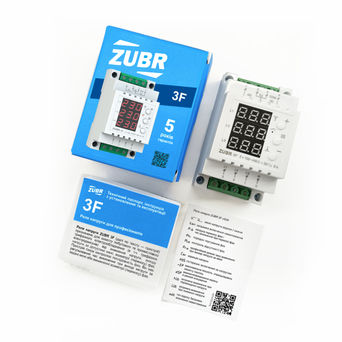

Комплект поставки:
реле, гарантийное свидетельство, гарантийный талон, технический паспорт, инструкция, упаковочная коробка

Отзывы и вопросы (25)

Написать отзывЗадать вопрос
Аноним
10 октября 2024
Аноним
6 сентября 2024
Аноним
23 мая 2024
Вопрос:
Как заставить реле продолжать выполнять свои функции при переполненном журнале
Сейчас происходит следующее, журнал переполнен, нагрузка отключена, хотя входные напряжения позволяют её включить. Нажав среднюю кнопку нагрузка включается. Как заблокировать это отключение при переполненном журнале?
Спасибо
Андрій, інженер техпідтримки24 мая 2024

Журнал никаким образом не может влиять на работу самого реле. У вас скорее всего реле блокируется по параметру rEP, отключите этот параметр в меню. Нажмите 10 раз на кнопку "меню" на экране появится rEP, сразу же нажимаем кнопку "минус" до появления на экране oFF. Если не удастся избавиться от проблемы, свяжитесь с техподдержкой - https://ds-electronics.com.ua/contacts/

Аноним
23 января 2023
Вопрос:
Реле пишет pr 120 u. Выключал включал- не уходит ошибка. Но двигатель работает. Как убрать?
Аноним
29 ноября 2022
Вопрос:
Чи можна під’єднати до 3фазного генератора? 9,8 кВт?
Андрій, інженер тех-підтримки2 декабря 2022

Можна, проте ми не рекомендуємо підключати реле з живленням від генератора. Генератор є нестабільним джерелом живлення і може бути причиною нестабільної частоти та перешкод, а це може призводити до помилкових спрацьовувань реле.

Аноним
2 октября 2022
Вопрос:
Здравствуйте, подскажите пожалуйста: Реле отключает контактор и мигает на дисплее L1=0 В, остальные в норме и так в подряд несколько раз. Подключали параллельно вольтметр напряжение в норме, даже лампочка не мигает.В чем может быть проблема?
Андрей, инженер тех-поддержки4 октября 2022

Здравствуйте! Проверьте на входной клемме наличие напряжения на фазе L1. Если оно есть, обратитесь в службу Технической поддержки удобным Вам способом https://ds-electronics.com.ua/contacts/.

Аноним
30 ноября 2021
Вопрос:
Здравствуйте! Купили квартиру в новострое. В квариру входят 3 фазы. Все потребители кроме котла на 12 кВт будут однофазными. В таком случае лучше будет приобрести Зубр 3Ф или три однофазных Зубра в щит?
Алексей, инженер тех-поддержки1 декабря 2021

Здравствуйте! При использовании ZUBR 3F в случае аварии на какой-либо из фаз, реле отключит нагрузку по всем трем фазам (другими словами, весь дом будет обесточен до момента нормализации напряжения). При использовании трех однофазных реле ZUBR в случае аварии на какой-либо из фаз, реле отключит только нагрузку, подключенную к аварийной линии (в таком случае в котле не будет работать только ТЭН аварийной фазы либо котел отключится полностью, если от этой фазы питается автоматика котла).

Аноним
23 февраля 2021
Вопрос:
Доброе утро. Может ли данное реле корректно работать с аварийным инверторным генератором?
Алексей, инженер тех-поддержки23 февраля 2021

Добрый день. Тяжело сказать, генератор является не стабильным источником питания, что может быть причиной нестабильной частоты и помех.

Аноним
29 декабря 2020
Вопрос:
Добрый вечер. При подключении от 3 фазного генератора одна фаза L2показывает 0в а фазы L1 и L3 219в в чем причина подскажите пожалуйста.
Алексей, инженер тех-поддержки30 декабря 2020

Добрый день. Генератор является не стабильным источником питания. Вероятно, причиной является нестабильная частота и помехи от генератора.

Аноним
20 октября 2020
Вопрос:
И требует ли защиты само реле при обрыве нуля?
Алексей, инженер тех-поддержки20 октября 2020

Нет.

Аноним
20 октября 2020
Вопрос:
это реле контролирует обрыв нуля?
Алексей, инженер тех-поддержки20 октября 2020

Да, контролирует, сработает и поможет защититься от последствий не только обрыва нуля, но и других аварийных ситуаций в электросетях (перекос, неправильное чередование, перенапряжение).

Аноним
14 июля 2020
Вопрос:
Добрый день.
В характеристиках указано время отключения при превышении питания 0.04с. Какой контактор вы рекомендуете использовать чтоб не увеличить это время? У меня нарузка будет до 40А но интересует рекомендации не для конкретного случая. Возможно, вы можете рекомендовать какую-то определенную серию контакторов?
Спасибо
Алексей, инженер тех-поддержки14 июля 2020

Добрый день.
К сожалению, мы не можем рекомендовать Вам контактор.
По вопросу выбора контактора, обратитесь пожалуйста в профильную компанию.

Аноним
12 мая 2020
Вопрос:
Добрый день, данное устройство работало великолепно до сегодняшнего дня, на дисплее мигают нули, перезагрузка устройства не помогла, в инструкции ни слова, как исправить данную проблему?
Алексей, инженер тех-поддержки12 мая 2020

Для уточнения деталей и решения вопроса, обратитесь пожалуйста в службу технической поддержки DS Electronics https://ds-electronics.com.ua/contacts/.

Аноним
15 февраля 2020
Вопрос:
Доброго дня. Чи спрацьовує захист, коли пропадає одна фаза? Потрібно для компресора на три фази, дуже часто пропадає одна фаза в мережі і мотор горить.
Олексій, інженер тех-підтримки17 февраля 2020

Доброго дня. Так, реле напруги 3F призначений для захисту промислового і побутового трифазного електрообладнання (в тому числі трифазних електродвигунів) від зникнення, перевищення допустимих меж напруги, асиметрії (перекосу) фаз.

Аноним
1 декабря 2019
Вопрос:
Добрый вечер. После трехфазного АВ -40 А ,подключил ЗУБР-3шт. по 63А . Выход из трех Зубров подключил на автоматы питающие различные потребители, Это обогреватели 5-шт.,светильники ,компютеры, швейная машинка, 2 компрессора ,циркулярка, все потребители однофазные .Вопрос: при включении компрессора или циркулярной пилы , выключается соседняя фаза ,как быть?
Алексей, инженер тех-поддержки2 декабря 2019

Добрый день. Включая на одной из фаз компрессор или циркулярную пилу, обладающими высоким потреблением электричества, Вы наблюдаете неравномерную нагрузку на фазы (перекос) – на задействованной напряжение падает ниже нормы, тогда как недогруженная фаза испытывает скачок напряжения, превышающий допустимые показатели. В результате ZUBR отключает нагрузку по установленному верхнему пределу. Чтобы уменьшить число отключений Вы можете:
1. Изменить верхний предел до значения напряжения, которое не скажется негативно на потребителях, но уменьшит число отключений.
2. Включить профессиональную модель времени отключения при выходе напряжения за пределы (доступна в моделях ZUBR Dt, D2).
3. Равномерно распределите нагрузку между всеми фазами, предотвратив тем самым перекос.

Аноним
17 сентября 2019
Вопрос:
Добрый день. В жилой квартире подведены 3-фазы. Какой лучше Zubr выбрать для защиты от скачков по напряжению?
Алексей, инженер тех-поддержки17 сентября 2019

Добрый день. Zubr 3F управляет контактором и в случае аварии на одной из фаз, Zubr 3F отключит три фазы. Если в квартире нет потребителей, питающихся сразу от трех фаз, такие как трехфазные двигатели и т.п., Вам лучше остановить свой выбор на трех однофазных реле Zubr. В случае аварийного скачка напряжения на одной фазе, оставшиеся две фазы не будут отключены.

Аноним
14 августа 2019
Вопрос:
Hi is it possible to have an instruction Manuel for zubr 3f in English as the one we bought has only in Russian and can't figure how to set phase imbalance as it is shutting down when one phase is 224v and an other is 245v
Алексей, инженер тех-поддержки14 августа 2019

Dear Sir, Please, leave your e-mail or Skype by any convenient way for you (on our web-site, e-mail support@dse.com.ua or Skype support.dse) and we will send the technical passport zubr 3f in English

Аноним
11 февраля 2019
Вопрос:
Однофазні є до 63А, а трьохфазний тільки один і на 5А - це якийсь жарт? про яке промислове обладнання може йти мова, навіть пилосос не стягне
Олексій, інженер тех-підтримки12 февраля 2019

Доброго дня, для комутації трифазного ус­тат­кування необхідно використовувати контактор, який Ви обираєте в залежності від потужності навантаження. А для управління контактором 5А цілком достатньо.

Аноним
24 октября 2018
Вопрос:
можно ставить 3 однофазника в сеть 3Ф?
Алексей, инженер тех-поддержки24 октября 2018

Добрый день, можно, если используются трехфазные потребители, которым не причиняет вреда пропадание фазы. Если защита стоит для трехфазных двигателей, компрессоров и т.п., то категорически запрещено!

Аноним
21 августа 2018
Вопрос:
какой контактор выбрать, если автомат 32 А?
Алексей, инженер тех-поддержки21 августа 2018

Добрый день, если автомат на 32 А, то и контактор можно брать на 32 А.

Аноним
21 августа 2018
Вопрос:
Добрый день.
Просветите, пожалуйста, какие условия эксплуатации Реле напряжения ZUBR 3F?
Спасибо,
Евгений
Алексей, инженер тех-поддержки21 августа 2018

Добрый день, реле предназначено для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С. Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед реле установить автоматический выключатель. Подробнее можно ознакомиться в инструкции.

Аноним
19 августа 2018
Вопрос:
L1 displays "2"
L2 displays nothing
L3 displays nothing

what is the problem?
Алексей, инженер тех-поддержки20 августа 2018

Good afternoon, send the photo or video of the device to the email: support@dse.com.ua

Аноним
23 июня 2018
Вопрос:
При просмотре последней аварийной ситуации, высвечивается индикация
L1
L1
L3
Какой тип аварии?
Данная ситуация повторяется ежедневно, 2-4 раза в день, по 5-7 сек. Установлено порядка 40 реле данной модели. Данная авария повторяется на 5 реле, в разное время, в разных эл.сетях. При отключении от сети, трехфазные потребители с функцией контроля напряжения работают без перебоев. Что может быть?
Алексей, инженер технической поддержки23 июня 2018

Добрый день, сложно ответить на ваш вопрос не обладая полной информацией. Для выяснения причин и устранения неполадок обратитесь пожалуйста в службу технической поддержки по телефону: +38 (067) 328-09-88, +38 (050) 450-30-15.

Аноним
22 июня 2018
Вопрос:
При просмотре последней аварийной ситуации, высвечивается индикация
L1
L1
L3
Какой тип аварии?
Алексей, инженер технической поддержки22 июня 2018

Это значит, что на обе фазы (A и B) была подана фаза A.

Анастасия Медведева
7 июня 2018
Вопрос:
как включить режим pro, прошивка 2.8?
Алексей, инженер тех-поддержки7 июня 2018

Добрый день Анастасия, для включения режима "Pro" необходимо нажать на среднюю кнопку реле 7 раз (при отключенном перекосе фаз 6 раз) и при помощи кнопок "+" или "-" изменить значение "oFF" на "on".
