Как подключить реле тока?

При помощи реле тока можно ограничить мощность, потребляемую удаленным оборудованием и снимать питание с него при превышении. Реле тока позволяет ограничивать работу электродвигателя при отсутствии нагрузки (холостой ход), контролировать уровень максимальной нагрузки и прекращать работу оборудования при возникновении перегрузки.

Реле тока торговой марки ZUBR выпускаются с двумя типами реле: электромагнитными (I25, I32) и поляризованными (I40, I50, I63). Особенностью последних является то, что они не отключают нагрузку при исчезновении напряжения питания, а производят эту операцию исключительно в случае превышения установленных пределов по току.

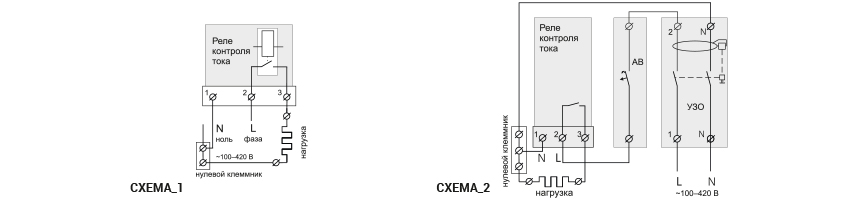

Реле тока подключаются по стандартной процедуре в соответствии со схемой 1. Одной из особенностей является исключение применения для этого любых контакторов, даже если ток нагрузки больше его паспортных значений для реле. Важно, чтобы вся нагрузка была запитана через реле тока, т.к. именно его внутренний датчик контролирует величину этого параметра (тока).

Как правильно подключить реле контроля тока?

Цепи питания (напряжение 100 – 420 В, 50 Гц) сети, где реле контролирует ток, подсоединяют к клеммам 1 и 2. При этом фазу (L) определяют с помощью индикатора и подключают ее к клемме 2, ноль (N) – на клемму 1. Комплект соединительных проводов от нагрузки подключают через клемму 3 и так называемый нулевой клеммник.

ВНИМАНИЕ: Подключение нагрузки к сетевому нулю (клемма 1) не допускается!

Монтируют реле контроля тока внутри здания. Возможность попадания влаги либо жидкости в место его установки нужно свести к минимуму. Если монтаж осуществляется в помещениях с повышенной влажностью воздуха, устройство следует поместить в оболочку степени защиты от IP55 и более (частично от пыли, в полной мере от забрызгивания влагой с любого из направлений). Температуры воздуха в помещении на момент установки должны быть (–5…+45) ºС.

Токовое реле устанавливается внутрь специально предусмотренного шкафа, гарантирующего удобство его монтажа и эксплуатации. Шкаф комплектуется стандартной монтажной рейкой (DIN-рейка, ширина 35 мм). Реле занимает на рейке место, по ширине равное трем модулям по 18 мм.

Реле контроля тока нужно монтировать на высоту в пределах 0,5...1,7 м от уровня пола. Его монтируют и подключают только после окончания монтажа и проверки электрических приборов, являющихся нагрузкой.

Чтобы защитить нагрузку от коротких замыканий и возможного превышения мощности в ее цепях обязательно установите перед реле автоматический выключатель (АВ). Его следует подключить в разрыв фазному проводу (схема 2). АВ рассчитывают на номинальный ток нагрузки соответствующего реле. Людей от поражения током утечки предохранит устройство защитного отключения (УЗО) (см. схему 2).

Порядок работ при подключении реле тока:

• Зафиксируйте устройство на DIN-рейку.
• Подведите к нему все провода.
• Сделайте их подключение в соответствии с паспортом реле.

ВНИМАНИЕ: Категорически запрещено применять реле тока при защите электрооборудования, имеющего запитку от сетей с модифицированной синусоидой либо бесперебойного источника питания с выходным напряжением несинусоидальной формы. Продолжительная (свыше 5 минут) эксплуатация с такими источниками напряжения ведет к повреждениям реле тока и отнесению таких поломок к не гарантийным случаям.

Клеммные соединения реле тока рассчитаны на провода с токопроводящей жилой сечением до 16 мм². Эта величина зависит от тока, потребляемого нагрузкой. Чтобы снизить нагрузку на клеммы, предпочтительнее применять жилы из относительно мягких материалов. Все провода зачищают от изоляции на длину 10 ± 0,5 мм. Большая величина может привести к возникновению короткого замыкания, а меньшая — делает электрическое соединение менее надежным. Предпочтительнее использовать кабельные наконечники. Открутите винты клемм и вставьте в них зачищенные жилы. Зажмите винт с усилием 2,4 Н•м с помощью отвертки с лезвием шириной до 6 мм. Недостаточное усилие делает контакт слабым и заставит провода с клеммами излишне нагреваться, а перетяжка приведет к повреждению клемм и проводов. Жало отвертки шире 6 мм может сломать клеммы и привести к снятию реле с гарантии.
