Как составить схему электропроводки в квартире или доме

Во время капитального ремонта или первичной отделки помещения часто возникает вопрос прокладки новой проводки. К сожалению, нередки случаи, когда проводка прокладывается «на глазок» без продуманного плана. Это может привести к ряду негативных последствий:

- Розетки и выключатели закрыты после финальной расстановки мебели.

- Лишние затраты на материалы при монтаже электроточек, которые не будут использованы.

- Недостаток розеток и выключателей в необходимых местах.

- Опасность попадания в кабель при сверлении отверстия в стене.

- Отсутствие возможности ремонта электросети при скрытом монтаже.

Правильно составленная схема электропроводки в доме или квартире поможет избежать всех перечисленных выше проблем и сделает использование электроприборов более комфортным.

Какие должны быть обозначения на электрических схемах

Прежде чем изобразить электрическую схему, нужно ознакомиться со схематическими обозначениями всех её элементов. Зная их, вы сможете не только составить собственный план проводки, но и читать электрические схемы, составленные электриками. Все условные обозначения элементов проводки прописаны в ГОСТ 21.210:2014 (для стран СНГ), а также ДСТУ Б А.2.4-19:2008 (Украина). Часто используемые обозначения представлены в таблице:

	Общее обозначение выключателя		Общее обозначение двухполюсной штепсельной розетки
	Однополюсный выключатель открытой установки со степенью защиты от IP20 до IP23		Двухполюсная штепсельная розетка для скрытой проводки со степенью защиты от IP20 до IP23
	Двухполюсный выключатель открытой установки со степенью защиты от IP20 до IP23		Двухполюсная розетка открытой установки с защитным контактом со степенью защиты от IP20 до IP23
	Однополюсный выключатель скрытой установки со степенью защиты от IP20 до IP23		Двухполюсная штепсельная розетка для скрытой проводки с защитным контактом со степенью защиты от IP20 до IP23
	Однополюсный сдвоенный выключатель открытой установки со степенью защиты от IP20 до IP23		Сдвоенная двухполюсная штепсельная розетка для открытой проводки со степенью защиты от IP20 до IP23
	Однополюсный сдвоенный выключатель скрытой установки со степенью защиты от IP20 до IP23		Штепсельная розетка с защитным контактом со степенью защиты от IP44
	Однополюсный сдвоенный выключатель открытой установки со степенью защиты от IP20 до IP23		Блок выключателя и штепсельной розетки для открытой проводки со степенью защиты от IP20 до IP23
	Светильник с лампой накаливания		Блок из трех выключателей и штепсельной розетки для скрытой проводки со степенью защиты от IP20 до IP23
	Светильник с несколькими лампами (люстра)		Распределительная коробка
	Общее обозначение линии проводки		Общее обозначение электрощита
	Обозначение количества проводников в линии проводки		Шкаф распределительный

Изучив необходимые элементы электрических схем, можно приступать к созданию схемы проводки.

Этапы построения схемы проводки

Правильное построение схемы состоит из нескольких этапов, которые помогают наиболее точно произвести разметку проводки.

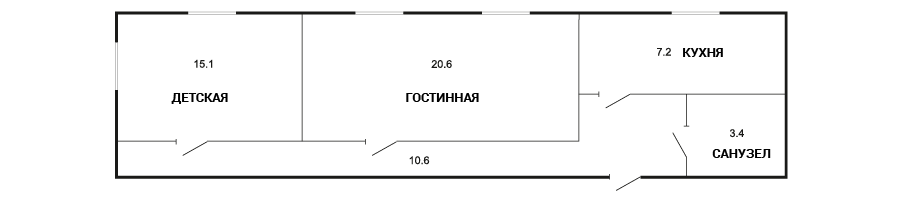

1. Общий план квартиры или дома.

Для того, чтобы изобразить схему проводки, нам потребуется план всех помещений, в которых предполагается сделать проводку электричества. Для этого можно сделать несколько копий с техпаспорта на квартиру. Также удобно использовать план помещений, перенесенный на лист в клеточку, где одну клеточку можно условно принять за полметра. Очень важно отметить на плане наличие дверей, с указанием в какую сторону они открываются.

Нам потребуется минимум две копии плана помещения – для плановой расстановки мебели и для составления электросхемы.

2. Плановая расстановка мебели.

 На данном этапе определяется, где какие бытовые приборы и элементы мебели будут размещаться и определяются места будущей установки розеток и выключателей. На листе с планом помещения прорисовываем основные элементы мебели. Желательно это выполнять цветными ручками или карандашами, где цветом выделять приборы, которые потребляют электроэнергию.

3. Определение мест и количества розеток.

 Когда проект расстановки мебели готов и определены точки потребления электричества, можно приступать к нанесению на электросхему розеток. Их нужно размещать в местах установки бытовой техники с учетом количества и мощности потребителей. Планируя размещение розеток, учтите, что они должны находиться в отдалении от нагревательных приборов.

4. Определение типа, размещения и количества осветительных приборов.

Тщательно продумайте систему освещения помещений и отметьте на электросхеме все точки освещения.

5. Определение места и типа выключателей.

 Когда выбрана система освещения, нужно определить место под выключатели. Для того чтобы выключатели были в доступных местах важно обозначить в какую сторону будут открываться двери. Комфортной считается установка переключателей на расстоянии 10-20 см от дверного проёма.

6. Разбивка потребителей электроэнергии по группам.

После того как составлен проект расстановки техники и мебели, а также составлена схема размещения электроточек, нужно провести разделение потребителей электроэнергии на группы. Благодаря этому снижается нагрузка на проводку, что способствует стабильности работы электросети. Рекомендуется отдельно выделить линии розеток, освещения, а также для потребителей мощностью свыше 2 кВт: электропечь, духовка, стиральная или посудомоечная машина, теплый пол, электрокотел и пр.

7. Выбор способа монтажа проводки.

 На данном этапе нужно внимательно осмотреть помещение и установить:

- Где находятся перекрытия и несущие стены?

- Есть ли специальные каналы для проводки в плитах, а также, в каком они состоянии?

- Будут ли устанавливаться подвесные или натяжные потолки?

- Есть ли возможность штробирования стен и потолка или готовые штробы?

- Какая будет отделка стен?

- Где будет находиться электрощиток?

Ответив на каждый из перечисленных пунктов можно определить оптимальный вариант прокладки проводки. Так, например, если планируется монтаж подвесных или натяжных конструкций на потолке, то можно значительно сократить расходы на кабель, а также его монтаж, если проложить его в коробе или гофротрубе по наименьшему расстоянию по потолку.

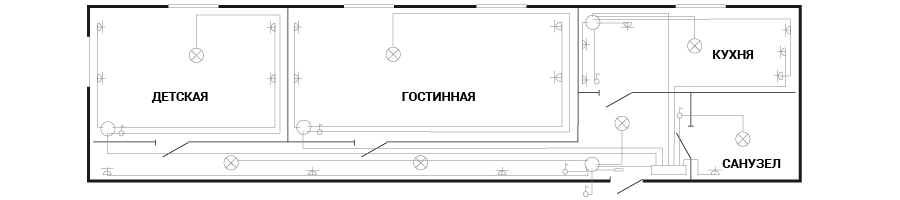

8. Прокладка магистралей и определение места для распределительных коробок.

Схему разводки электропроводки нужно начинать с самой удаленной от электрощитка точки. Если в помещении находится несколько электроточек, то целесообразно установить распределительную коробку на выходе. Прорисовываем все проводники, идущие от электроточек на схеме по каждой комнате.

9. Соединение распределительных коробок с электрощитом.

После того, как на чертеж нанесены все проводники по всем комнатам и обозначены распределительные коробки, нужно соединить их с электрощитом. На каждую выделенную группу потребителей нужно провести отдельную линию.

На каждом этапе построения электросхемы квартиры или дома можно указывать расстояние до тех или иных предметов, способ и глубину укладки провода, его сечение, тип и мощность осветительных приборов и пр. Детализация схемы поможет точно определить местонахождение скрытой проводки, а также облегчит расчеты материалов.
